Oventrop Wärmeübertrager Regumat 30 Platten bis 28kW Nr.1351696

55046602200 #1
55046602200 #155046602200 #2
product number
55046602200
manufacturer's product number
1351696
Order code
OV1351696
assembly time (Bürgerle)
1 Std 4 Min
customs tariff number
84195080
possibilty to be sent by postal mail
Yes

Regumat Wärmeübertrager mit Anschlussarmatur 30 Platten bis 28 kW, für Regumat DN 25

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
Oventrop Sicherheitsgruppen-Set für Wärmeübertrager Regumat Nr.1351598Oventrop Sicherheitsgruppen-Set für Wärmeübertrager Regumat Nr.1351598
comfort-Gasgeräte-Kugelhahn DG A26 TAE DN20 (3/4") verchromtcomfort-Gasgeräte-Kugelhahn DG A26 TAE DN20 (3/4") verchromt
comfort (ATEC) Mündungsset Edelstahl Rohr DN 80 starrcomfort (ATEC) Mündungsset Edelstahl Rohr DN 80 starr
Description
General
Marketing text
Instructions for use
Modulare Ergänzung für Regumat DN 25.Zur Erweiterung bestehender Heizkreise, um einen Wärmeübertrager und z.B. eine Festwertregelstation, bei nicht diffusionsdichten Flächenheizungen. Mit zusätzlichen seitlichen Anschlussmöglichkeiten, inkl. Wärmedämmung.

Achsabstand: 125 mm
Anschluss Heizkreis (oben): Pumpenflansch, flachdichtend, mit ÜM G 1 1/2
Anschluss Kesselkreis (unten): G 1 1/2 AG, flachdichtend
max. Betriebstemperatur ts: 110 C
max. Betriebsdruck ps: 8 bar
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Leistung
28 kW
Max. Vorlauftemperatur
70 °C
Temperatur sekundär
50 °C
Höhe
192 mm
Breite
73 mm
Mittenabstand Anschlüsse
154 mm
Anzahl der Platten
30
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
3/4 Zoll (20)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
3/4 Zoll (20)
Geeignet für Dämmschale
Ja
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattOventrop_4026755333169_ovdb_1351696-1.pdf (1.8 MB)
UBA-PositivlisteOventrop_4026755333169_TW_Allgemein_2016-10-11.pdf (284 kB)

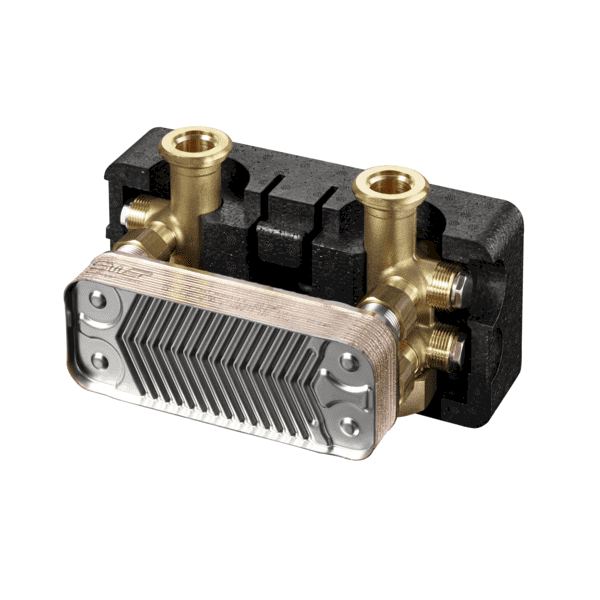

Fotorealistisches Farb-BildOventrop_4026755333169_ovb_w1351696-1.png (701 kB)
Fotorealistisches Farb-BildOventrop_4026755333169_ovb_d1351696-1.tif (2.7 MB)

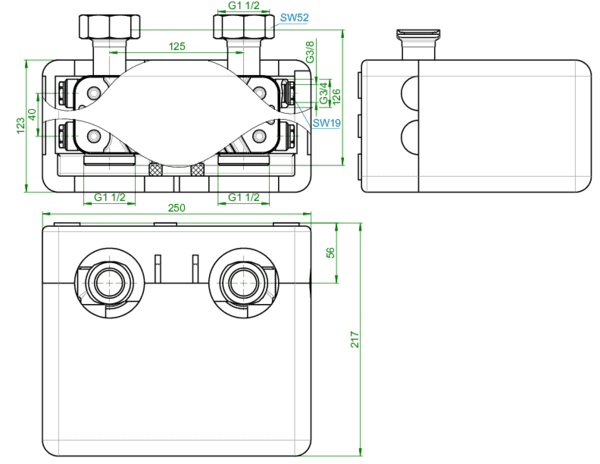

Vermaßte StrichzeichnungOventrop_4026755333169_ovv_w1351696-1.png (118 kB)
