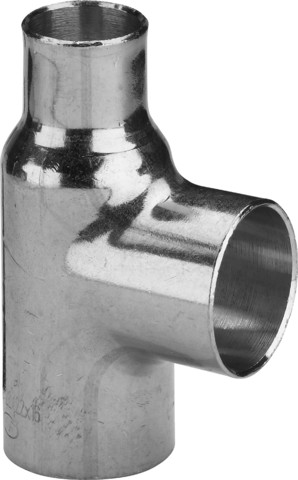

Viega T-Stück 95130 in 28x22x28mm Kupfer
Viega T-Stück 95130 in 28mm Kupfer
product number
75012501000
manufacturer's product number
101022
Order code
513028
model
95130
assembly time (Bürgerle)
15 Min
customs tariff number
74121000
possibilty to be sent by postal mail
Yes
Viega T-Stück Kupfer, Modell 95130 Gütesicherung für d12-54 d1: 28 d2: 28 d3: 28
Description
T-Stück- Kupfer- LötanschlüsseModell 95130Artikelnummer 101 022Gütesicherung für d12-54d1 (Rohraußendurchmesser): 28d2 (Rohraußendurchmesser): 28d3 (Rohraußendurchmesser): 28
T-Stück- Kupfer- Lötanschlüsse
Es liegen keine Verwendungshinweise vor
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Kupfer
Werkstoffgüte Anschluss 3
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 25
Rohraußendurchmesser Anschluss 1
28 mm
Anschluss 1
Lötmuffe
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
DN 25
Rohraußendurchmesser Anschluss 2
28 mm
Anschluss 2
Lötmuffe
Konturcode Verbindung 2
sonstige
Nenndurchmesser Anschluss 3
DN 25
Rohraußendurchmesser Anschluss 3
28 mm
Anschluss 3
Lötmuffe
Konturcode Verbindung 3
sonstige
Druckstufe Flansch
sonstige
Norm Flansch
sonstige
Hauptfarbe Fitting
Kupfer
Länge Anschluss 1
34 mm
Arbeitslänge Anschluss 1
15 mm
Zugfest
Ja
Länge Anschluss 2
37 mm
Arbeitslänge Anschluss 2
18 mm
Länge Anschluss 3
34 mm
Arbeitslänge Anschluss 3
15 mm
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Mit Stoßnocken
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
DVGW-Siegel für Gas
Ja
DVGW-Siegel für Wasser
Ja
KIWA-Prüfsiegel
Ja
Gastec QA Prüfung
Ja
