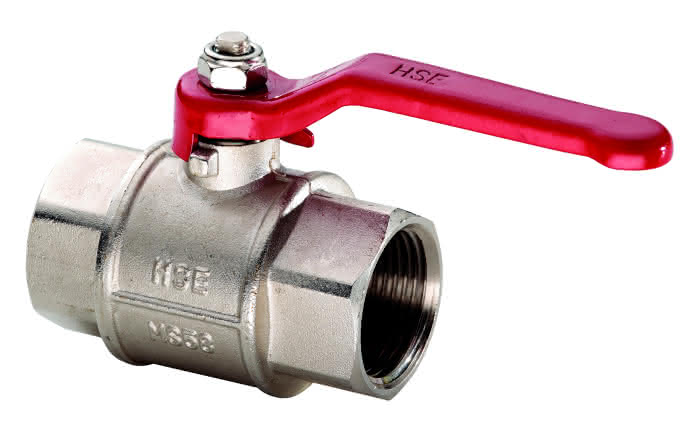

Kugelhahn matt verchromt Nr.1450 21/2" f.Kalt/-Warmwasser,Druckluft,Dampf,Öl
product number
20080200800
manufacturer's product number
81450065
Order code
KHW65
assembly time (Bürgerle)
42 Min
customs tariff number
84818039
possibilty to be sent by postal mail
Yes
Heizungsarmaturen Kugelhahn Schwer-Modell, voller Durchgang 21/2"
Description
Kugelhahn Schwer-Modell, Gehäuse Messing MS 58, voller Durchgang, beiderseits Innengewinde, ohne Entleerung, Stahlgriff, PN 18, 21/2"
Die Armatur ist für folgende Parameter ausgelegt: Gehäuse: Messing MS 58 Voller Durchgang Beidseitig Innengewinde Oberfläche: Vernickelt Kugel: Messing, poliert verchromt Dichtung: PTFE (an Kugel und Spindel) Spindel: Messing, poliert verchromt Nachziehbare Stopfbuchse Temperatur: bis +180°C Druck: bis 50 bar Medien: Kalt-, Warm- und Heißwasser, Sattdampf, Wasser-Glykol-Gemische, Mineralölhaltige Medien, Druckluft, Flüssigkeiten, die die Armaturenwerkstoffe chemisch nicht angreifen. Andere Medien auf Anfrage Anwendungen: Heizungs- und Druckluftanlagen
Kein Verwendungshinweis notwendig.
Kugelhahn
Werkstoff des Gehäuses
Messing
Werkstoffgüte
CuZn40Pb2 (CW617N)
Oberflächenschutz Gehäuse
vernickelt
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Material Kugel
Messing
Oberflächenschutz Kugel
verchromt
Material Spindel
Messing
Material primäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Material sekundäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Nenndurchmesser Anschluss 1
2 1/2 Zoll (65)
Rohraußendurchmesser Anschluss 1
59 mm
Anschluss 1
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 1
Nein
Nenndurchmesser Anschluss 2
2 1/2 Zoll (65)
Rohraußendurchmesser Anschluss 2
59 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 2
Nein
Dichtung
Polytetrafluorethylen (PTFE)
Mit Entleerungsventil
Nein
Mit Ablassmöglichkeit (Anschluss)
Nein
Mit Rückschlagklappe
Nein
Mit Filter
Nein
Mit Thermometer
Nein
Ausführung
gerade
Mit Dämmschale
Nein
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Feuersicher
Nein
Max. Druckunterschied bei 20 °C
18 bar
Mediumtemperatur (Dauerbetrieb)
-40 - 120 °C
Medizinisch sauber
Nein
Fettfrei
Ja
Bedienung
Handgriff
Gehäusekonstruktion
1-teilig
Volldurchgang
Nein
Kvs-Wert
94
Länge Anschluss 1
23 mm
Arbeitslänge Anschluss 1
21 mm
Länge Anschluss 2
23 mm
Arbeitslänge Anschluss 2
21 mm
Höhe Handgriff
18 mm
Länge Handgriff
158 mm
Ventilwinkel
180 °
Schlüsselweite
84 mm
VdS-geprüft
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
