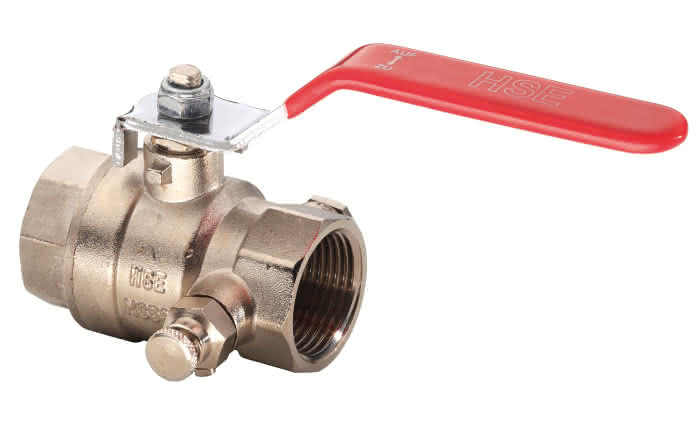

Kugelhahn Durchgang matt verchromt mit Entleerung 1", 1457
product number
20001700700
manufacturer's product number
81457025
Order code
KH25
assembly time (Bürgerle)
25 Min
customs tariff number
84818039
Heizungsarmaturen Kugel Hahn mit Entleerung 1"
Description
Kugelhahn, Gehäuse Messing CW 617 N, voller Durchgang, beidseitig Innengewinde, mit Entleerung, Hebelgriff, PN 25, 1"
Die Armaturen erfüllen die Sicherheitsanforderungen des Anhangs I der europäischen Druckgeräterichtlinie 2014/68/EU (DGR) für Fluide der Gruppen 1 und 2. Medien: Kalt-, Warm- und Heißwasser, Wasser- Glykol-Gemische, Druckluft, Flüssigkeiten, die die Armaturenwerkstoffe chemisch und mechanisch nicht angreifen. Andere Medien auf Anfrage. Anwendungen: Heizungsanlagen, Klimaanlagen, Druckluftanlagen, Kesselspeisung, Kesselumwälzung, chemische Industrie, Verfahrenstechnik, Gehäuse: Messing CW 617 N Voller Durchgang Beidseitig Innengewinde Mit Entleerung Oberfläche: Vernickelt Kugel: Messing, poliert verchromt Dichtung: PTFE (an Kugel und Spindel) EPDM (an Entleerung) Spindel: Messing Nachziehbare Stopfbuchse Temperatur: bis +120°C Druck: bis 30 bar
Kein Verwendungshinweis notwendig.
Kugelhahn
Werkstoff des Gehäuses
Messing
Werkstoffgüte
CuZn40Pb2 (CW617N)
Oberflächenschutz Gehäuse
vernickelt
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Material Kugel
Messing
Oberflächenschutz Kugel
verchromt
Material Spindel
Messing
Material primäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Material sekundäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Nenndurchmesser Anschluss 1
1 Zoll (25)
Rohraußendurchmesser Anschluss 1
25 mm
Anschluss 1
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 1
Nein
Nenndurchmesser Anschluss 2
1 Zoll (25)
Rohraußendurchmesser Anschluss 2
25 mm
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Kupplungsanschluss 2
Nein
Dichtung
Polytetrafluorethylen (PTFE)
Druckstufe Artikel
PN 25
Mit Entleerungsventil
Ja
Mit Ablassmöglichkeit (Anschluss)
Ja
Mit Rückschlagklappe
Nein
Mit Filter
Nein
Mit Thermometer
Nein
Ausführung
gerade
Mit Dämmschale
Nein
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Qualitätskennzeichen
Nein
LPCB-Prüfung
Nein
Feuersicher
Nein
Max. Druckunterschied bei 20 °C
25 bar
Mediumtemperatur (Dauerbetrieb)
-40 - 120 °C
Medizinisch sauber
Nein
Fettfrei
Ja
Bedienung
Handgriff
Gehäusekonstruktion
1-teilig
Volldurchgang
Ja
Kvs-Wert
14
Länge Anschluss 1
20,5 mm
Arbeitslänge Anschluss 1
13,5 mm
Länge Anschluss 2
15,7 mm
Arbeitslänge Anschluss 2
14,5 mm
Höhe Handgriff
15 mm
Länge Handgriff
129 mm
Ventilwinkel
180 °
Schlüsselweite
38 mm
VdS-geprüft
Nein
DVGW-Siegel für Gas
Nein
DVGW-Siegel für Wasser
Nein
KIWA-Prüfsiegel
Nein
Typenzulassung nach BBR/EKS
Nein
