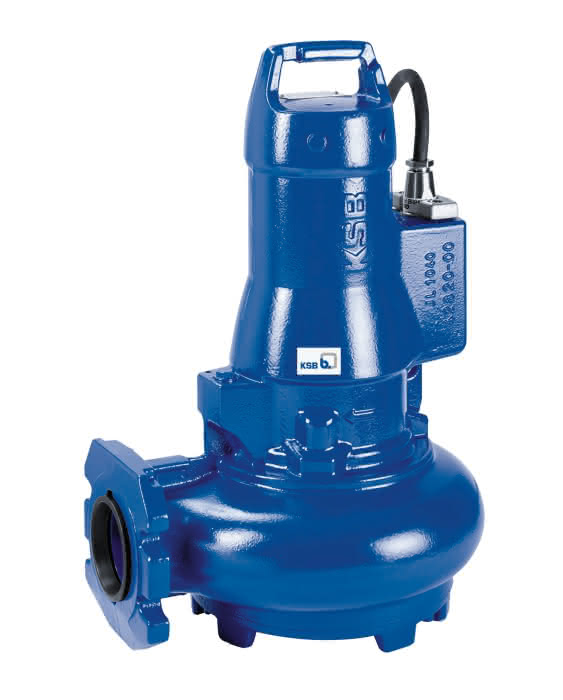

KSB TMP Amarex N S 50-222/042 YL G-190 mit Ex-Schutz, ohne Aufstellteile
product number
99901448510
manufacturer's product number
39100044
Order code
KSB39100044
customs tariff number
84137021
KSB TMP Amarex N S 50-222/042 YL G-190 mit Ex-Schutz, ohne Aufstellteile
Description
KSB Abwassertauchmotorpumpe Amarex N in
Graugussausführung als vertikales,
einstufiges überflutbares Blockaggregat
in Nassaufstellung, mit Drehstrommotor
nach VDE-Richtlinien, durch zwei
unabhängige Überwachungskreise gegen
Überhitzung geschützt und
Anschlussleitung, mit längswasserdicht
vergossener Kabeleinführung.
Pumpenaggregat: ohne Aufstellset
Fördermedium: ___________________
Förderstrom: ________ m3/h
Förderhöhe: ________ m
Betriebstemperatur: ________ oC
Werkstoffe:
Pumpengehäuse: EN-GJL-250
Zwischengehäuse: EN-GJL-250
Laufrad: EN-GJL-250
Pumpen-/Motorwelle: 1.4021+QT800
Schneideinrichtung: 1.2080+A (K100)
Dichtungen: Nitrilkautschuk (NBR)
Anstrich: 2-Komponenten-Epoxidharz RAL
5002
Wellendichtung:
pumpenseitig: GLRD SiC/SiC
motorseitig: GLRD Kohle/Al2O3
Nennspannung: 400 V
Netzfrequenz: 50 Hz
Einschaltart: direkt
Schutzart: IP 68 nach EN60529/IEC529
Ex-Schutz: Ex d IIB T4 Gb
max. Fördermediumtemperatur: 40 oC
Thermischer Motorschutz: Bimetall
Nennleistung P1: 5.4 kW
Nennleistung P2: 4.2 kW
Nennstrom: 9 A
Drehzahl: 2900 1/min
Kabellänge: 10 m
Laufradform: Freistromrad
Schneideinrichtung: mit
Laufraddurchmesser: 190 mm
freier Kugeldurchgang: 6 mm
Nennweite druckseitig: DN 50
Nennweite saugseitig: -
Gewicht: 58 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Amarex N S
Baugröße: 50-222/042 YLG-190
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: 19
Graugussausführung als vertikales,
einstufiges überflutbares Blockaggregat
in Nassaufstellung, mit Drehstrommotor
nach VDE-Richtlinien, durch zwei
unabhängige Überwachungskreise gegen
Überhitzung geschützt und
Anschlussleitung, mit längswasserdicht
vergossener Kabeleinführung.
Pumpenaggregat: ohne Aufstellset
Fördermedium: ___________________
Förderstrom: ________ m3/h
Förderhöhe: ________ m
Betriebstemperatur: ________ oC
Werkstoffe:
Pumpengehäuse: EN-GJL-250
Zwischengehäuse: EN-GJL-250
Laufrad: EN-GJL-250
Pumpen-/Motorwelle: 1.4021+QT800
Schneideinrichtung: 1.2080+A (K100)
Dichtungen: Nitrilkautschuk (NBR)
Anstrich: 2-Komponenten-Epoxidharz RAL
5002
Wellendichtung:
pumpenseitig: GLRD SiC/SiC
motorseitig: GLRD Kohle/Al2O3
Nennspannung: 400 V
Netzfrequenz: 50 Hz
Einschaltart: direkt
Schutzart: IP 68 nach EN60529/IEC529
Ex-Schutz: Ex d IIB T4 Gb
max. Fördermediumtemperatur: 40 oC
Thermischer Motorschutz: Bimetall
Nennleistung P1: 5.4 kW
Nennleistung P2: 4.2 kW
Nennstrom: 9 A
Drehzahl: 2900 1/min
Kabellänge: 10 m
Laufradform: Freistromrad
Schneideinrichtung: mit
Laufraddurchmesser: 190 mm
freier Kugeldurchgang: 6 mm
Nennweite druckseitig: DN 50
Nennweite saugseitig: -
Gewicht: 58 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Amarex N S
Baugröße: 50-222/042 YLG-190
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: 19
Beschreibung:
Vertikale, einstufige Tauchmotorpumpe in Nassaufstellung mit Schneidrad (S) für stationäre und transportable Ausführung. Amarex N-Pumpen sind überflutbare, einstufige, einströmige, nicht selbstansaugende Blockpumpenaggregate. ATEX-Ausführung erhältlich.
Einsatz:
Zur Förderung von Schmutzwasser, insbesondere von ungeklärtem Abwasser mit langfaserigen und festen Beimengungen, luft- und gashaltigen Flüssigkeiten sowie Roh-, Belebt- und Faulschlamm, Entwässerung und Wasserentnahme; Trockenhaltung überflutungsgefährdeter Räume und Flächen.
Vertikale, einstufige Tauchmotorpumpe in Nassaufstellung mit Schneidrad (S) für stationäre und transportable Ausführung. Amarex N-Pumpen sind überflutbare, einstufige, einströmige, nicht selbstansaugende Blockpumpenaggregate. ATEX-Ausführung erhältlich.
Einsatz:
Zur Förderung von Schmutzwasser, insbesondere von ungeklärtem Abwasser mit langfaserigen und festen Beimengungen, luft- und gashaltigen Flüssigkeiten sowie Roh-, Belebt- und Faulschlamm, Entwässerung und Wasserentnahme; Trockenhaltung überflutungsgefährdeter Räume und Flächen.
Kein Verwendungshinweis notwendig
Abwassertauchpumpe
Werkstoff des Motorgehäuses
Gusseisen
Werkstoffgüte des Motorgehäuses
Gusseisen EN-GJL-250 (GG 25)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen EN-GJL-250 (GG 25)
Volumenstrom (BEP)
15,8 m³/h
Förderhöhe bei Volumenstrom (BEP)
31,3 kPa
Max. Arbeitsdruck
16 bar
Elektrischer Anschluss
Kabel
Kabellänge
10 m
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
9 A
Aufgenommene Motorleistung (P1) pro Motor
5,4 kW
Motorausgangsleistung (P2)
4,2 kW
Isolationsklasse nach IEC
F
Drehzahl
2.900 1/min
Mediumtemperatur (Dauerbetrieb)
0 - 40 °C
Nenndurchmesser, Anschluss Auslassseite
DN 50
Rohraußendurchmesser, Anschluss Auslassseite
50 mm
Druckstufe Flanschanschluss Auslassseite
PN 16
Max. Partikelgröße
6 mm
Mit Schneidwerk
Nein
Schutzart (IP)
IP68
Pumpenschaltung
ohne
Pumpenhöhe
532 mm
Explosionsgeschützt
Ja
Geeignet für trockene Aufstellung
Nein
Gewicht
58 kg
Mit Trockenlaufschutz
Nein
