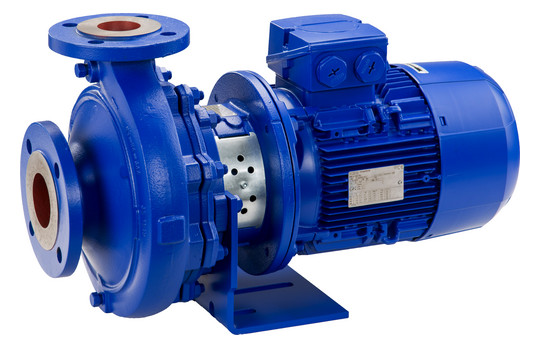

KSB Blockp Etabloc 65-50-200 GB11 PD2 11 kW, 3000 1/min, IE5
product number
99902187522
manufacturer's product number
05129618
Order code
KSB05129618
customs tariff number
84137051
KSB Blockpumpe Etabloc 65-50-200 GB11 PD2, 11 kW, 3000 1/min, IE5, ohne Pumpmeter
Description
Einstufige Spiralgehäusepumpe mit
Nennleistungen nach EN 733, mit
KSB-IEC-Drehstrommotor, SchutzartIP 55,
Wärmeklasse F, Effizienzklasse IE5, zu
einem Blockaggregat verflanscht.
Pumpenwelle starr mit der Motorwelle
verbunden. Mit ungekühlter
Gleitringdichtung, korrosionsbeständiger
Wellenhülse, auswechselbaren
Spaltringen.
Antriebslaterne Grauguss, mit
Berührungsschutz nach EN 294.
Materialausführung: GB11
Spiralgehäuse: Gusseisen GG 25 (GJL-250)
Laufrad: Bronze CuSn10-C
Spaltringe: JL/GUSSEISEN LAMELLENGRAFIT
Welle, Pumpe: C45+N
Gleitringdichtung: BQ1EGG-WA
Fördermedium: ___________________
Min. zul. Förderflüssigkeitstemp.: -30
oC
Max. zul. Förderflüssigkeitstemp.: 50 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
Pumpenenddruck: ________ bar
Betriebsspannung: 3Ph 400V V
Netzfrequenz: 60 Hz
Nennleistung P2: 11 kW
Max. Nennstrom: 25 A
Drehzahl: 2900 1/min
Anschluss Saugseite: DN 65
Anschluss Druckseite: DN 50
Gewicht netto: 131,530 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etabloc
Baugröße: 65-50-200
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: E3
Nennleistungen nach EN 733, mit
KSB-IEC-Drehstrommotor, SchutzartIP 55,
Wärmeklasse F, Effizienzklasse IE5, zu
einem Blockaggregat verflanscht.
Pumpenwelle starr mit der Motorwelle
verbunden. Mit ungekühlter
Gleitringdichtung, korrosionsbeständiger
Wellenhülse, auswechselbaren
Spaltringen.
Antriebslaterne Grauguss, mit
Berührungsschutz nach EN 294.
Materialausführung: GB11
Spiralgehäuse: Gusseisen GG 25 (GJL-250)
Laufrad: Bronze CuSn10-C
Spaltringe: JL/GUSSEISEN LAMELLENGRAFIT
Welle, Pumpe: C45+N
Gleitringdichtung: BQ1EGG-WA
Fördermedium: ___________________
Min. zul. Förderflüssigkeitstemp.: -30
oC
Max. zul. Förderflüssigkeitstemp.: 50 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
Pumpenenddruck: ________ bar
Betriebsspannung: 3Ph 400V V
Netzfrequenz: 60 Hz
Nennleistung P2: 11 kW
Max. Nennstrom: 25 A
Drehzahl: 2900 1/min
Anschluss Saugseite: DN 65
Anschluss Druckseite: DN 50
Gewicht netto: 131,530 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etabloc
Baugröße: 65-50-200
Artikelnummer: ---
EAN/GTIN: ---
Materialpreisgruppe: E3
Beschreibung:
Einstufige Spiralgehäuseblockpumpe, mit Leistungen nach EN 733, mit auswechselbarer Wellenhülse und Spaltringen, mit motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.
Einsatz:
Förderung von reinen oder aggressiven Flüssigkeiten, die die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen, Wasserversorgungsanlagen, Kühlkreisläufe, Schwimmbadtechnik, Feuerlöschanlagen, Bewässerungsanlagen, Entwässerungsanlagen, Heizungsanlagen, Klimaanlagen, Beregnungsanlagen
Einstufige Spiralgehäuseblockpumpe, mit Leistungen nach EN 733, mit auswechselbarer Wellenhülse und Spaltringen, mit motormontiertem Drehzahlregelsystem. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.
Einsatz:
Förderung von reinen oder aggressiven Flüssigkeiten, die die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen, Wasserversorgungsanlagen, Kühlkreisläufe, Schwimmbadtechnik, Feuerlöschanlagen, Bewässerungsanlagen, Entwässerungsanlagen, Heizungsanlagen, Klimaanlagen, Beregnungsanlagen
Kein Verwendungshinweis notwendig
Blockpumpe
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen EN-GJL-250 (GG 25)
Werkstoff des Gebläserads/Laufrads
Bronze
Werkstoffgüte Gebläserad/Laufrad
Bronze CuSn10-C
Volumenstrom (BEP)
59,53 m³/h
Förderhöhe bei Volumenstrom (BEP)
34,87 kPa
Max. Förderhöhe
38,47 m
Max. Volumenstrom
89,99 m³/h
Antriebsart
elektrisch
Elektrischer Anschluss
Anschlussklemmen
Bemessungsspannung
380 - 480 V
Anzahl der Phasen
3
Frequenz
50/60 Hz
Nennstrom
25 A
Motorausgangsleistung (P2)
11 kW
Mindesteffizienzindex (MEI)
0,7
Isolationsklasse nach IEC
F
Drehzahl
2.900 1/min
Drehzahlregelung Motor
eingebaut
Art der Drehzahlregelung
stufenlos
Kommunikation
vorbereitet
Mediumtemperatur (Dauerbetrieb)
0 - 60 °C
Umgebungstemperatur
-30 - 50 °C
Anschluss Einlassseite
Flansch
Nenndurchmesser, Anschluss Einlassseite
DN 65
Rohraußendurchmesser, Anschluss Einlassseite
65 mm
Druckstufe Flanschanschluss Einlassseite
PN 16
Anschlussstandard Einlassseite
EN 1092-2
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 50
Rohraußendurchmesser, Anschluss Auslassseite
50 mm
Druckstufe Flanschanschluss Auslassseite
PN 16
Anschlussstandard Auslassseite
EN 1092-2
Flanschform
rund
Schutzart (IP)
IP55
Höhe Ansaugseite
175 mm
Höhe Druckseite
375 mm
Länge Mitte Druck-/Sauganschluss
100 mm
Pumpenlänge
828,6 mm
Motor-Energieeffizienzklasse
IE5
