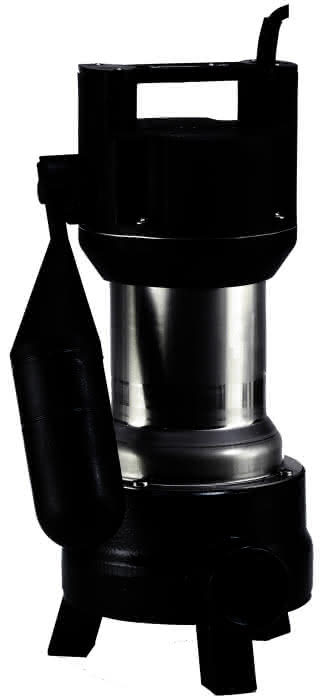

JP SCHMUTZWASSERPUMPE US 103 HES 230 V, SCHALTUNG, EINSATZ BIS 90 C
product number
40005132300
manufacturer's product number
JP09308
Order code
JP09308
customs tariff number
84137021
Pentair Jung Pumpen SCHMUTZWASSERPUMPE US 103 HES 230 V, SCHALTUNG, EINSATZ BIS 90 C
Description
"Pentair Jung Pumpen Schmutzwasser-Tauchmotorpumpe
US 103 H ES 10 m Ltg.
mit Schaltautomatik
für Heißwassereinsatz bis 90°C, mit an-
gebauter Schaltautomatik, voll überflut-
bar, auswechselbare, längswasserdicht
vergossene Leitungseinführung, vertikal
einstufig, trockenlaufsicher, medium-
seitig drehrichtungsunabhängige Sili-
ciumkarbid-Gleitringdichtung sowie kon-
trollierbare Ölkammer und Radialwellen-
dichtring (2-fach) zum Motorraum, einge-
bauter, automatisch wieder einschalten-
der, temperaturabhängiger Motorschutz,
integrierte Spüleinrichtung, Isolier-
stoffklasse -F-, Klemmbretthaube sowie
Laufrad aus temperaturbeständigem Kunst-
stoff, Motorgehäuse und Rotorwelle
(voll gekapselt) aus Edelstahl
Ringgehäuse aus GG, Netzleitung,
heißwasserbeständig mit Schukostecker
LGA Bauart geprüft nach DIN EN 12050
Schutzart: IP 68
Freier Durchgang: 30 mm
Fördermenge: Q = 28 - 2 cbm/h
Förderhöhe: H = 1 - 12 m
Motorleistung: P2 = 0,98 kW
Drehzahl: n = 2700 1/min
Stromart/Spannung: W-Strom 230 V
Leitungslänge: 10 m
Spezialleitung für
Heißwassereinsatz: H07RN-F3G1,0
Druckstutzen
horizontal: 1 1/2" innen
Gewicht: 14 kg
Eintauchtiefe: 10 m"
US 103 H ES 10 m Ltg.
mit Schaltautomatik
für Heißwassereinsatz bis 90°C, mit an-
gebauter Schaltautomatik, voll überflut-
bar, auswechselbare, längswasserdicht
vergossene Leitungseinführung, vertikal
einstufig, trockenlaufsicher, medium-
seitig drehrichtungsunabhängige Sili-
ciumkarbid-Gleitringdichtung sowie kon-
trollierbare Ölkammer und Radialwellen-
dichtring (2-fach) zum Motorraum, einge-
bauter, automatisch wieder einschalten-
der, temperaturabhängiger Motorschutz,
integrierte Spüleinrichtung, Isolier-
stoffklasse -F-, Klemmbretthaube sowie
Laufrad aus temperaturbeständigem Kunst-
stoff, Motorgehäuse und Rotorwelle
(voll gekapselt) aus Edelstahl
Ringgehäuse aus GG, Netzleitung,
heißwasserbeständig mit Schukostecker
LGA Bauart geprüft nach DIN EN 12050
Schutzart: IP 68
Freier Durchgang: 30 mm
Fördermenge: Q = 28 - 2 cbm/h
Förderhöhe: H = 1 - 12 m
Motorleistung: P2 = 0,98 kW
Drehzahl: n = 2700 1/min
Stromart/Spannung: W-Strom 230 V
Leitungslänge: 10 m
Spezialleitung für
Heißwassereinsatz: H07RN-F3G1,0
Druckstutzen
horizontal: 1 1/2" innen
Gewicht: 14 kg
Eintauchtiefe: 10 m"
"Die Tauchpumpen US 73-253 sind überall dort einzusetzen, wo stark verschmutztes Wasser mit Beimengungen bis 30 und 40 mm Korngröße, ohne Steine, anfällt. Faserführendes Abwasser, wie es in Wäschereien oder Gemeinschafts-Waschanlagen anfällt und Abwasser aus Haushaltsmaschinen wie Geschirrspülern oder Waschmaschinen (einschließlich Kochvorgang) können mit diesen Pumpen gefördert werden. Für Heißwasser im gewerblichen Bereich empfehlen wir die US 73 und 103 HE/HES."
Kein Verwendungshinweis notwendig.
Abwassertauchpumpe
Werkstoff des Motorgehäuses
rostfreier Stahl
Werkstoffgüte des Motorgehäuses
Edelstahl 304 (1.4301)
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoff des Gebläserads/Laufrads
sonstige
Werkstoffgüte Gebläserad/Laufrad
sonstige
Volumenstrom (BEP)
12 m³/h
Förderhöhe bei Volumenstrom (BEP)
79 kPa
Max. Volumenstrom
28 m³/h
Max. Förderhöhe
13 m
Max. Arbeitsdruck
1,3 bar
Elektrischer Anschluss
Anschlusskabel mit Stecker
Kabellänge
10 m
Bemessungsspannung
207 - 253 V
Anzahl der Phasen
1
Frequenz
50 Hz
Nennstrom
6 A
Aufgenommene Motorleistung (P1) pro Motor
1,37 kW
Motorausgangsleistung (P2)
0,98 kW
Isolationsklasse nach IEC
F
Drehzahl
2.705 1/min
Drehzahlregelung Motor
ohne
Mediumtemperatur (Dauerbetrieb)
1 - 90 °C
Umgebungstemperatur
1 - 90 °C
Anschluss Auslassseite
Innengewinde zylindrisch (BSPP)
Nenndurchmesser, Anschluss Auslassseite
1 1/2 Zoll (40)
Anschlussstandard Auslassseite
ISO 228-1
Max. Partikelgröße
30 mm
Mit Schneidwerk
Nein
Nennbetriebsart
S3/S1
Schutzart (IP)
IP68
Pumpenschaltung
mit angegossenem Schwimmer
Durchmesser Pumpe
195 mm
Pumpenhöhe
410 mm
Eintauchtiefe
7 m
Explosionsgeschützt
Nein
Geeignet für trockene Aufstellung
Nein
Gewicht
14 kg
Mit Trockenlaufschutz
Nein
