Honeywell Sicherheitgruppe SG160SD-3/4AA AnspDruck 6 bar 3/4" VS m Druckmind

20111653389 #1
20111653389 #120111653389 #220111653389 #320111653389 #420111653389 #5
product number
20111653389
manufacturer's product number
SG160SD-3/4AA
Order code
HBSG160SD20AA
assembly time (Bürgerle)
30 Min
customs tariff number
84814090

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing AA, 3/4 "

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
Rohrfedermanometer RF 63 G 1/4" anschl. hinten Dm 63mm 0-10bar kunstst. GehäuseRohrfedermanometer RF 63 G 1/4" anschl. hinten Dm 63mm 0-10bar kunstst. Gehäuse
sanibel-Oberteil aus Messing DN 15 (1/2") mit Trecorn-Griff Markierung rotsanibel-Oberteil aus Messing DN 15 (1/2") mit Trecorn-Griff Markierung rot
comfort-Rohrbelüfter Maxi für Anschluß DN 70/DN 90/DN 100comfort-Rohrbelüfter Maxi für Anschluß DN 70/DN 90/DN 100
Description
General
Marketing text
Instructions for use
Resideo Sicherheitsgruppe SG160SD
Für geschlossene Wassererwärmer nach DIN 1988 und DIN4807. Bestehend aus: Druckminderer, 2 Kugelabsperrventilen, Rückflussverhinderer, Prüf- und Entleerungsstopfen, Sicherheitsventil-Austauschsatz A152 und Ablauftrichter.
DIN-DVGW und TÜV geprüft.
Einbaulage: waagrecht oder senkrecht
Medium: Trinkwasser
Vordruck: 16 bar
Werkstoff des Gehäuses: Messing
Max. Boilerleistung: 150 kW
Druckstufe Artikel: PN 16
Max. Mediumtemperatur: 40 GradC
Hinterdruck: 1,5 bar - 6 bar
Ansprechdruck: 6 bar
Nennweite: 3/4 Zoll
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattAdemco_4019837070793_rddb14485.pdf (1.2 MB)
InstallationshinweiseAdemco_4019837070793_rdma12031.pdf (2.5 MB)
UBA-PositivlisteAdemco_4019837070793_rdup14814.pdf (385 kB)

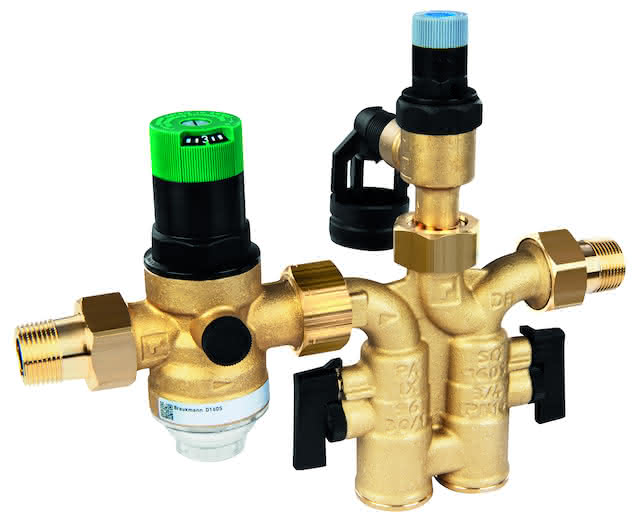

Fotorealistisches Farb-BildAdemco_4019837070793_rdb_13723w.jpg (81 kB)

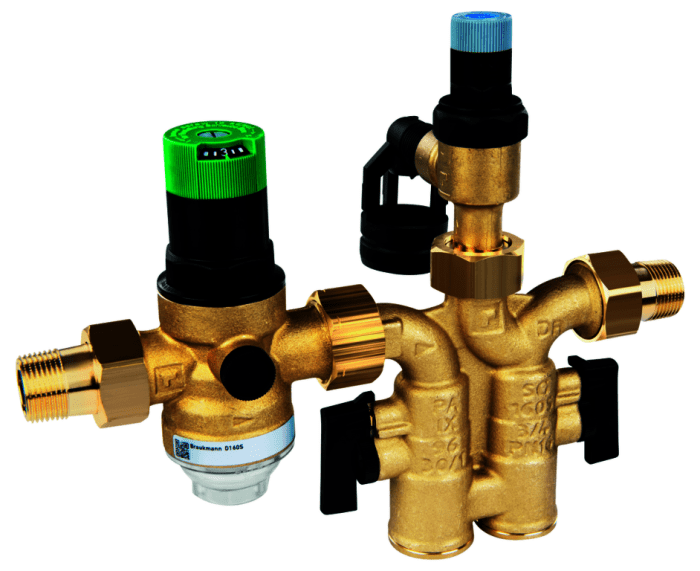

Fotorealistisches Farb-BildAdemco_4019837070793_rdb_13724p.tif (6.3 MB)

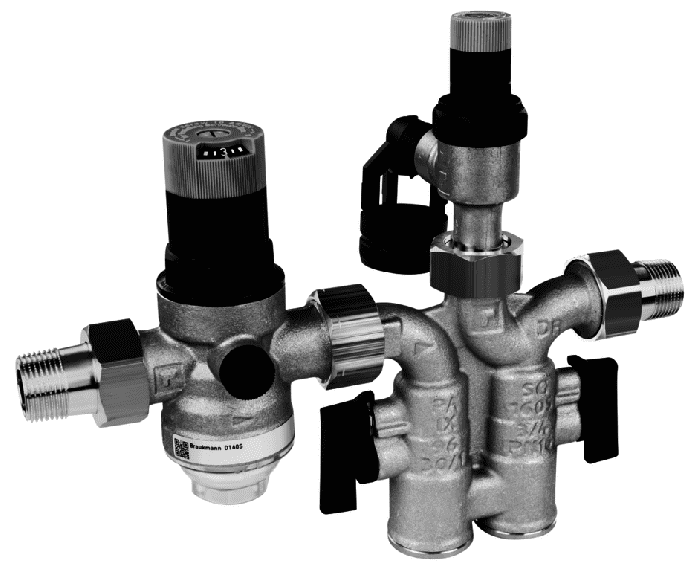

Fotorealistisches Schwarz-Weiß-BildAdemco_4019837070793_rds_13725s.tif (2.3 MB)

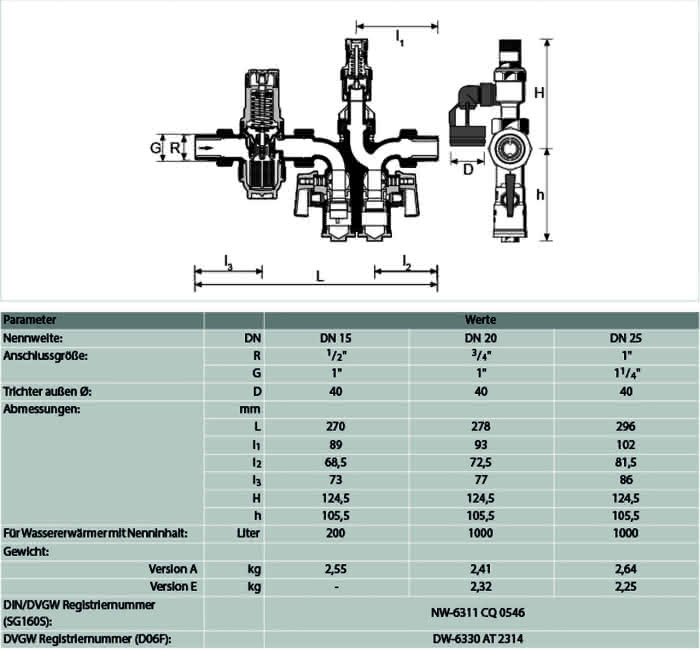

Vermaßte StrichzeichnungAdemco_4019837070793_rdv_14484.jpg (0.9 MB)
