HG Grundkörper Quattro

11035902000 #1
11035902000 #111035902000 #211035902000 #311035902000 #411035902000 #5
product number
11035902000
manufacturer's product number
15930180
Order code
HG15930
model
15930XXX
assembly time (Bürgerle)
50 Min
customs tariff number
84818019

hansgrohe Grundkörper für Quattro 4-Wege Umstellventil Unterputz

I expect this product to be shown by searching for the follwing term:
PU (Karton)
1 Stück
output
1 Stück
Description
General
Instructions for use
separate Mengensteuerung erforderlich
3 Verbraucher
gleichzeitige Nutzung von 2 Verbrauchern
passend für alle Quattro Fertigsets
Anschlussgröße: DN20
maximale Durchflussmenge bei 3 bar: 65 l/min
Eckventil
Form
gerade
Einbau
Ja
Schließmechanismus
sonstige
Mit Abdeckrosette
Nein
Bedienung
sonstige
Abschließbar
Nein
Anschluss Vorlauf
sonstige
Anschlussmaß Zufuhr
sonstige
Abzweigender Anschluss
sonstige
Abmessungen abzweigender Anschluss
sonstige
Einbautiefe
0 mm
Grundfarbe
sonstige
Akzentfarbe
sonstige
Verlängerungsset lieferbar
Nein
Maschenweite
0 µm
Geräuschklasse nach EN ISO 3822
ohne
Volumenstromklasse
ohne
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattHansgrohe_4011097345239_15930180.pdf (764 kB)
InstallationshinweiseHansgrohe_4011097345239_hrgh0175_pdf.pdf (1.1 MB)
ZulassungHansgrohe_4011097345239_zul_9600024361_00_iz1_pdf.pdf (512 kB)
UBA-PositivlisteHansgrohe_4011097345239_zul_9600026537_00_iz1_pdf.pdf (846 kB)
ProspektHansgrohe_4011097345239_hg_de_Verkaufshandbuch_Bad2017.pdf (22.1 MB)

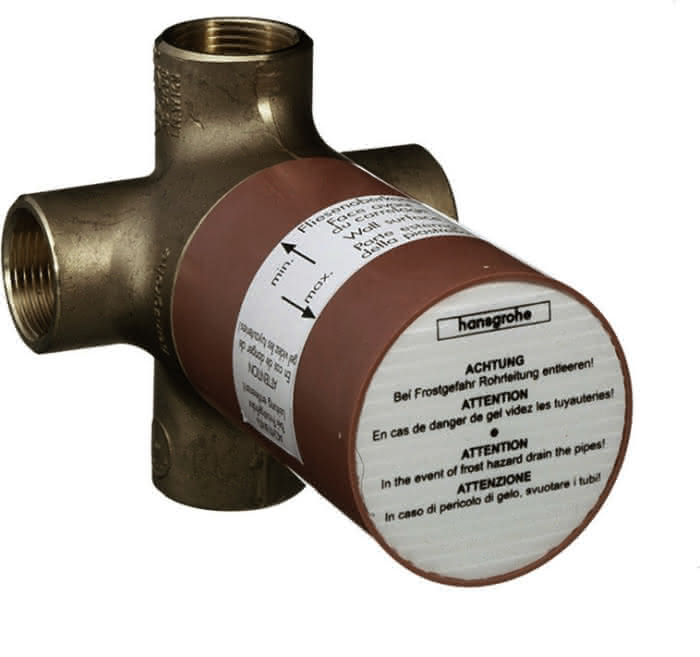

Fotorealistisches Farb-BildHansgrohe_4011097345239_hpb01195_tif.jpg (115 kB)
Fotorealistisches Farb-BildHansgrohe_4011097345239_hpb01195_tif.tif (1.3 MB)
Fotorealistisches Farb-BildHansgrohe_4011097345239_apn11025_tif.jpg (285 kB)
Fotorealistisches Farb-BildHansgrohe_4011097345239_apn11025_tif.tif (4 MB)
Unvermaßte StrichzeichnungHansgrohe_4011097345239_hzb00171_tif.jpg (64 kB)

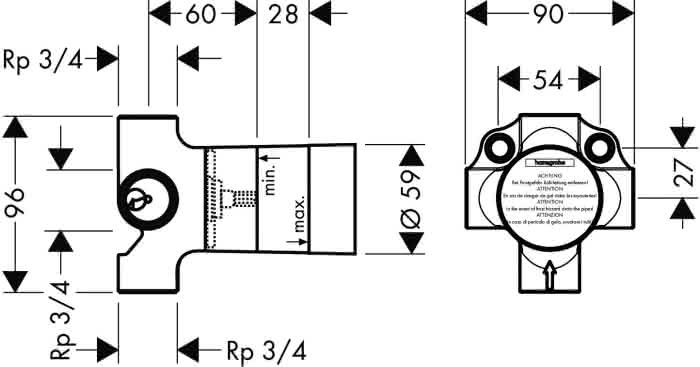

Vermaßte StrichzeichnungHansgrohe_4011097345239_hma00240_eps.jpg (118 kB)
CAD 3D-DatenHansgrohe_4011097345239_ppr_1000115939_a0_ppr_2_stp.stp (1 MB)
CAD 3D-DatenHansgrohe_4011097345239_acb00859_dwg.dwg (149 kB)
CAD 3D-DatenHansgrohe_4011097345239_acb00880_dwg.dwg (130 kB)
CAD 3D-DatenHansgrohe_4011097345239_acb03412_dwg.dwg (318 kB)
CAD 3D-DatenHansgrohe_4011097345239_acb04138_dwg.dwg (265 kB)
CAD 3D-DatenHansgrohe_4011097345239_acb50859_dxf.dwg (196 Byte)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_2d_dwg.dwg (213 kB)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_3ds.3ds (79 kB)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_dwg.dwg (156 kB)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_gsm.gsm (819 kB)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_ifc.ifc (564 kB)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_rfa.rfa (1 MB)
CAD 3D-DatenHansgrohe_4011097345239_basic_set_for_quattro_four_way_diverter_valve_for_concealed_installation_15930180_skp.skp (488 kB)
CAD 3D-DatenHansgrohe_4011097345239_hcb00470_dwg.dwg (99 kB)
CAD 3D-DatenHansgrohe_4011097345239_hcb03127_dwg.dwg (96 kB)
CAD 3D-DatenHansgrohe_4011097345239_hcr06767_dwg.dwg (0.9 MB)
NachhaltigkeitszertifikateHansgrohe_4011097345239_zul_9600019682_00_iz5_pdf.pdf (1.1 MB)
Montageanleitunghgma_hrgh0175_pdf.pdf (3.64 MB)
Montageanleitunghgma_hrgh0175_pdf.pdf (3.64 MB)

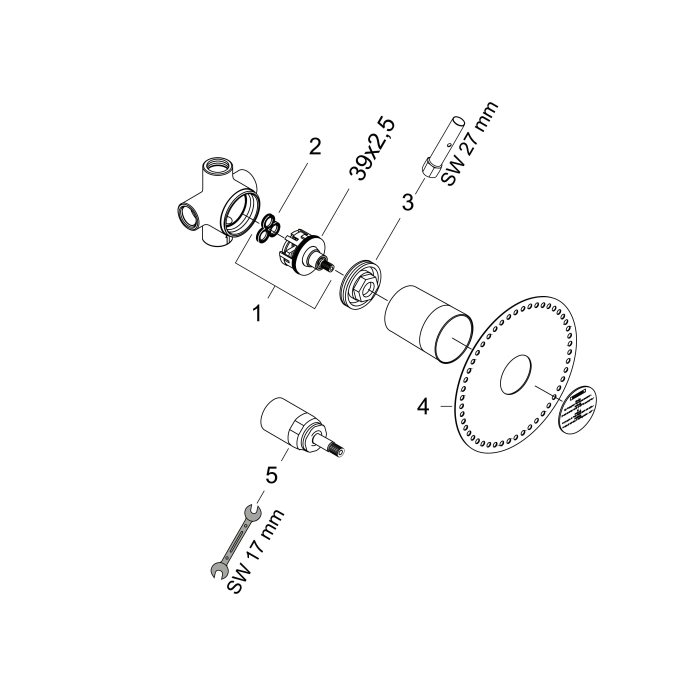

spare parts
