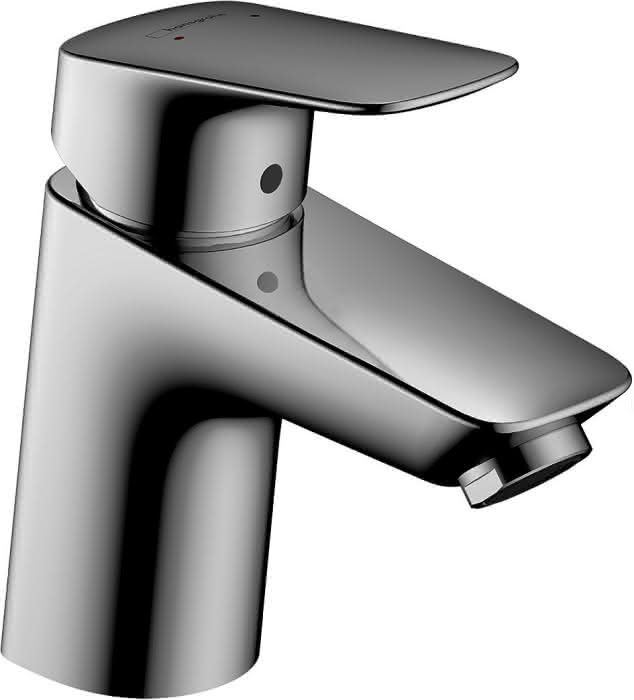

HG Waschtischmischer 70 Logis chrom mit Metall-Ablauf

11119033825 #1
11119033825 #111119033825 #211119033825 #311119033825 #411119033825 #511119033825 #611119033825 #711119033825 #811119033825 #911119033825 #1011119033825 #1111119033825 #1211119033825 #1311119033825 #1411119033825 #15
product number
11119033825
manufacturer's product number
71170000
Order code
HG71170
model
71170XXX
assembly time (Bürgerle)
45 Min
customs tariff number
84818011
possibilty to be sent by postal mail
Yes

HG Waschtischmischer 70 Logis chrom mit Metall-Ablauf

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
HG Waschtischmischer 100 Logis chrom mit Metall-AblaufHG Waschtischmischer 100 Logis chrom mit Metall-Ablauf
sanibel-Tassensiphon mit 50mm Tasse DN 32(11/4") verchromtsanibel-Tassensiphon mit 50mm Tasse DN 32(11/4") verchromt
STIEBEL ELTRON Mini-Durchlauferhitzer DEM 3, 3,5 kW/230 V, weißSTIEBEL ELTRON Mini-Durchlauferhitzer DEM 3, 3,5 kW/230 V, weiß
Description
General
Instructions for use

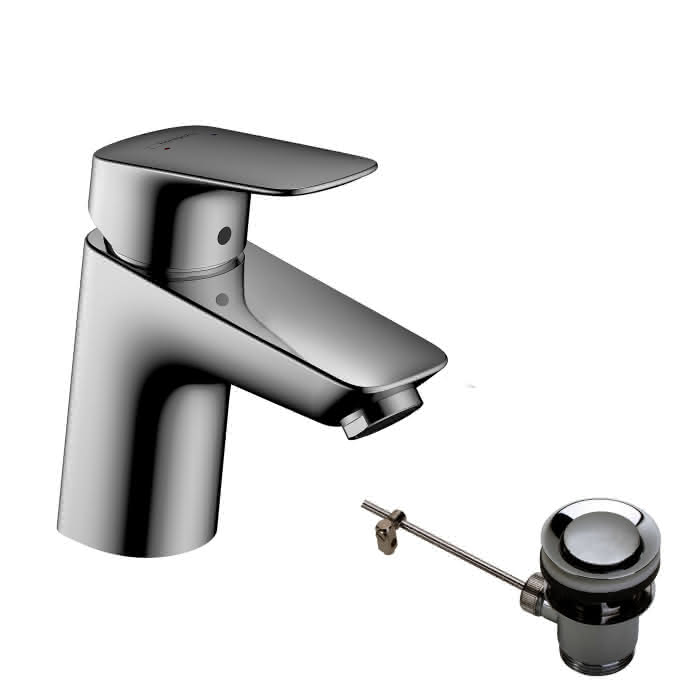

• Besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
• ComfortZone 70
• Ausladung 107 mm
• Strahlart: Normalstrahl
• maximale Durchflussmenge bei 3 bar: 5 l/min
• Keramikmischsystem
• Temperaturbegrenzung einstellbar
• für Durchlauferhitzer geeignet
• Zugstangen-Ablaufgarnitur G 1¼
• Material Ablaufventil: Metall
• Anschlussart: G ? Anschlussschläuche
Waschtischmischarmatur
Art des Griffs
eingriffig
Art der elektronischen Bedienung
sonstige
Selbstverschließend
Nein
Oberflächenschutz
verchromt
Oberflächenbehandlung
poliert
Grundfarbe
Chrom
Anzahl der Armaturenlöcher
1-löchig
Mittenabstand
0 mm
Anschluss Vorlauf
sonstige
Anschlussmaß Zufuhr
3/8 Zoll (10)
Mundstück Wasserhahn
Strahlregler
Mit Seitendusche
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Mit Kupplungen
Nein
Mit Rosetten/Abdeckplatte
Nein
Mit Ablaufgarnitur
Ja
Art der Ablaufgarnitur
Pop-up-Ventil mit vertikalem Hebel
Mit Kette
Nein
Mit Ablaufstopfen
Ja
Mit Temperaturbegrenzung
Ja
Verbrühschutz
Ja
Mit Vorfilter
Nein
Kaltstart-Funktion
Nein
Max. Zapfkapazität (bei 300 kPa)
5 l/min
Aufbauhöhe gesamt
138 mm
Aufbauhöhe Unterkante Hahnauslass
70 mm
Benötigter Freiraum hinter dem Hahn
0 mm
Geräuschklasse nach EN ISO 3822
Gruppe I,<= 20 dB(A)
Niederdruckausführung
Nein
Max. Vorlauftemperatur
0 °C
Anschlussspannung
0 V
Schutzart (IP)
sonstige
Tastweite
0 mm
Spülzeit einstellbar
Nein
Spülzeit
0 s
Frequenz Spülzyklus
0 h
Mit Siphon
Nein
Programmierung
manuell
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattHansgrohe_4011097783475_71170000.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4011097783475_hrgh1081_pdf.pdf (548 kB)
ZulassungHansgrohe_4011097783475_zul_9600025269_00_iz1_pdf.pdf (511 kB)
ZulassungHansgrohe_4011097783475_zul_9600026274_00_iz1_pdf.pdf (146 kB)
PflegeanleitungHansgrohe_4011097783475_Reinigungsempfehlung_Hansgrohe.pdf (251 kB)
UBA-PositivlisteHansgrohe_4011097783475_zul_9600027945_00_iz1_pdf.pdf (712 kB)
ProspektHansgrohe_4011097783475_hg_broschuere-bad_2018.pdf (13.5 MB)
Fotorealistisches Farb-BildHansgrohe_4011097783475_hpa01406_tif.jpg (108 kB)
Fotorealistisches Farb-BildHansgrohe_4011097783475_hpa01406_tif.tif (2.7 MB)
Fotorealistisches Farb-BildHansgrohe_4011097783475_hpr07225_jpg.jpg (205 kB)
Fotorealistisches Farb-BildHansgrohe_4011097783475_hpr07225_jpg.tif (3.4 MB)

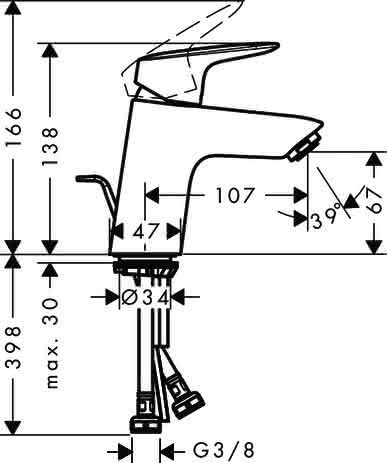

Vermaßte StrichzeichnungHansgrohe_4011097783475_hmg01839_eps.jpg (76 kB)
Milieubild, BadszeneHansgrohe_4011097783475_har03489_tif.jpg (1.3 MB)
Milieubild, BadszeneHansgrohe_4011097783475_har05075_tif.jpg (1.1 MB)
Milieubild, BadszeneHansgrohe_4011097783475_har08734_tif.jpg (1.1 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05048_tif.jpg (1.3 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05072_tif.jpg (1.6 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05073_tif.jpg (1.7 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05074_tif.jpg (1.1 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05077_tif.jpg (1.6 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05135_tif.jpg (1.2 MB)
Detailbild/-ansichtHansgrohe_4011097783475_har05136_tif.jpg (792 kB)
Detailbild/-ansichtHansgrohe_4011097783475_har05163_tif.jpg (1.6 MB)
CAD 3D-DatenHansgrohe_4011097783475_ppr_1000080970_a2_ppr_2_stp.stp (11.4 MB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_3ds.3ds (87 kB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_dwg.dwg (1.2 MB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_fbx.fbx (142 kB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_gsm.gsm (1 MB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_ifc.ifc (634 kB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_rfa.rfa (1.4 MB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_skp.skp (629 kB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_stl.stl (175 kB)
CAD 3D-DatenHansgrohe_4011097783475_sanitary_taps-mixers_hansgrohe_71170xxx-logis-single-lever-basin-mixer_zip.zip (89 kB)
NachhaltigkeitszertifikateHansgrohe_4011097783475_zul_9600019692_00_iz5_pdf.pdf (1.3 MB)
Montageanleitunghgma_hrgh1081_pdf.pdf (8.67 MB)
Montageanleitunghgma_hrgh1081_pdf.pdf (8.67 MB)
spare parts
HG Griffstopfen
HG Griffstopfen
product number
99900175422
manufacturer's product number
96338000
