SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 90 Axor Starck chrom

11089700100 #1
11089700100 #111089700100 #211089700100 #311089700100 #411089700100 #511089700100 #611089700100 #711089700100 #811089700100 #9
product number
11089700100
manufacturer's product number
10111000
Order code
HG10111
model
10111XXX
assembly time (Bürgerle)
45 Min
customs tariff number
84818011

AXOR Starck Einhebel-Waschtischmischer 90 mit Pingriff und Zugstangen-Ablaufgarnitur, Chrom

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Instructions for use
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 90
Ausladung: 112 mm
Auslaufhöhe: 89 mm
Griffvariante: Pingriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
Zugstangen-Ablaufgarnitur G 11/4
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Waschtischmischarmatur
Art des Griffs
eingriffig
Art der elektronischen Bedienung
sonstige
Selbstverschließend
Nein
Oberflächenschutz
verchromt
Oberflächenbehandlung
poliert
Grundfarbe
Chrom
Anzahl der Armaturenlöcher
1-löchig
Mittenabstand
0 mm
Anschluss Vorlauf
sonstige
Anschlussmaß Zufuhr
3/8 Zoll (10)
Mundstück Wasserhahn
Strahlregler
Mit Seitendusche
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Mit Kupplungen
Nein
Mit Rosetten/Abdeckplatte
Nein
Mit Ablaufgarnitur
Ja
Art der Ablaufgarnitur
Pop-up-Ventil mit vertikalem Hebel
Mit Kette
Nein
Mit Ablaufstopfen
Ja
Mit Temperaturbegrenzung
Nein
Verbrühschutz
Nein
Mit Vorfilter
Nein
Kaltstart-Funktion
Nein
Max. Zapfkapazität (bei 300 kPa)
5 l/min
Volumenstromklasse
ohne
Aufbauhöhe gesamt
256 mm
Aufbauhöhe Unterkante Hahnauslass
90 mm
Benötigter Freiraum hinter dem Hahn
0 mm
Niederdruckausführung
Nein
Max. Vorlauftemperatur
0 °C
Anschlussspannung
0 V
Schutzart (IP)
sonstige
Tastweite
0 mm
Spülzeit einstellbar
Nein
Spülzeit
0 s
Frequenz Spülzyklus
0 h
Mit Siphon
Nein
Programmierung
manuell
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattHansgrohe_4011097436685_10111000.pdf (1.4 MB)
InstallationshinweiseHansgrohe_4011097436685_argh1361_pdf.pdf (489 kB)
ZulassungHansgrohe_4011097436685_zul_9600023889_00_iz1_pdf.pdf (1 MB)
ZulassungHansgrohe_4011097436685_zul_9600026689_00_iz1_pdf.pdf (57 kB)
PflegeanleitungHansgrohe_4011097436685_Reinigungsempfehlung_Hansgrohe.pdf (251 kB)
UBA-PositivlisteHansgrohe_4011097436685_zul_9600027945_00_iz1_pdf.pdf (712 kB)
ProspektHansgrohe_4011097436685_AXOR_Catalogue_2018_DE.pdf (9.7 MB)

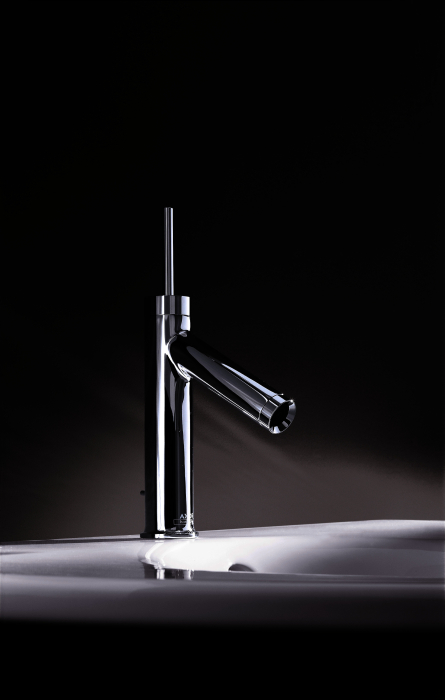

Fotorealistisches Farb-BildHansgrohe_4011097436685_apb01026_tif.jpg (537 kB)
Fotorealistisches Farb-BildHansgrohe_4011097436685_apb01026_tif.tif (7.3 MB)

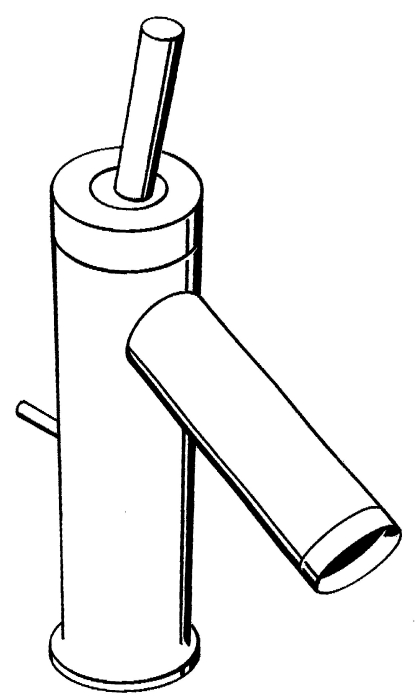

Unvermaßte StrichzeichnungHansgrohe_4011097436685_azb00113_tif.jpg (193 kB)

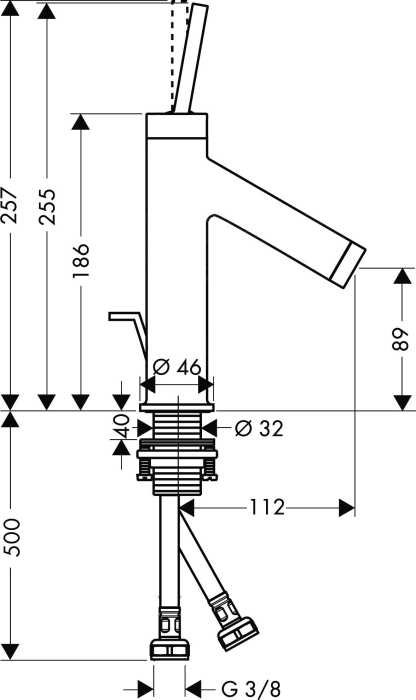

Vermaßte StrichzeichnungHansgrohe_4011097436685_amg00727_eps.jpg (152 kB)

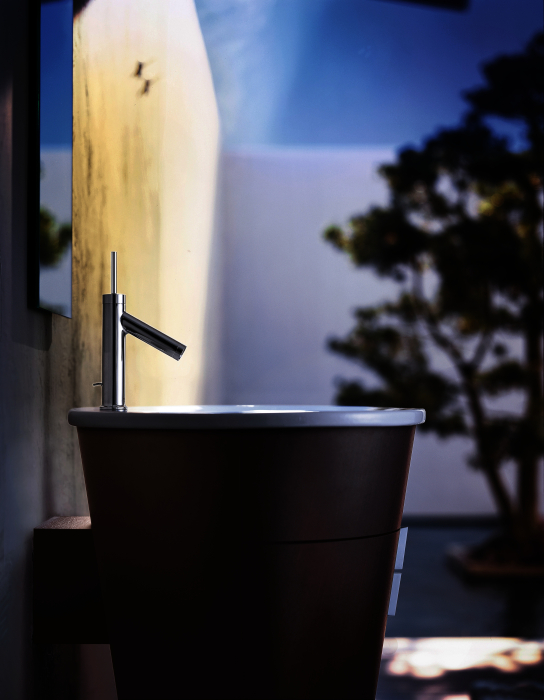

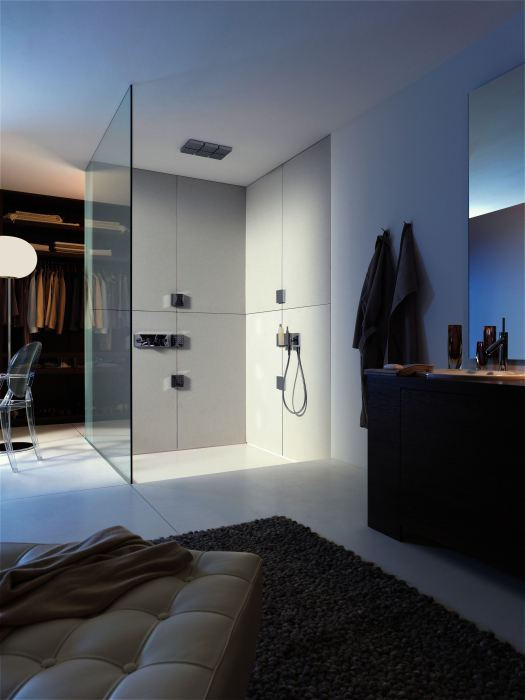

Milieubild, BadszeneHansgrohe_4011097436685_aad00419_tif.jpg (1.6 MB)
Milieubild, BadszeneHansgrohe_4011097436685_aad00517_tif.jpg (1.6 MB)

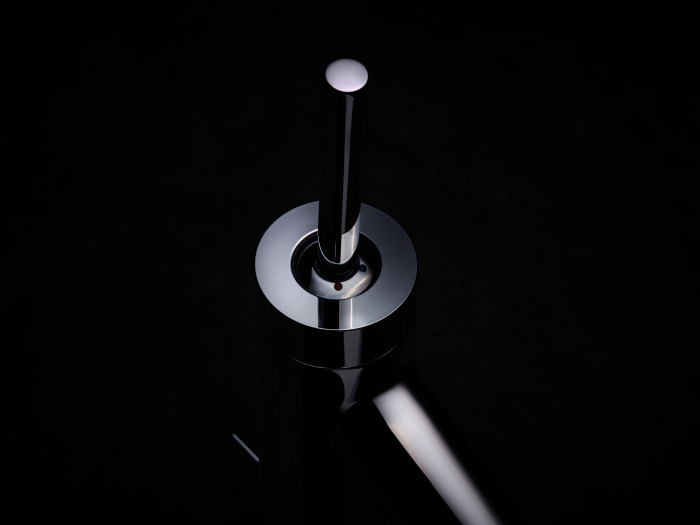

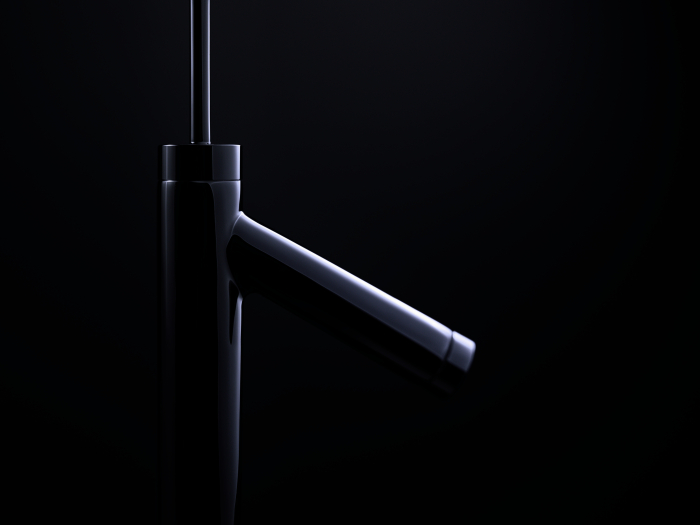

Detailbild/-ansichtHansgrohe_4011097436685_aad00412_tif.jpg (1 MB)
Detailbild/-ansichtHansgrohe_4011097436685_aad00418_tif.jpg (1 MB)
CAD 3D-DatenHansgrohe_4011097436685_ppr_1000086234_a0_ppr_2_stp.stp (2.3 MB)
CAD 3D-DatenHansgrohe_4011097436685_acb00510_dwg.dwg (82 kB)
CAD 3D-DatenHansgrohe_4011097436685_acb50510_dxf.dwg (196 Byte)
Montageanleitunghgma_argh0326_pdf.pdf (5.02 MB)
Montageanleitunghgma_argh0326_pdf.pdf (5.02 MB)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)

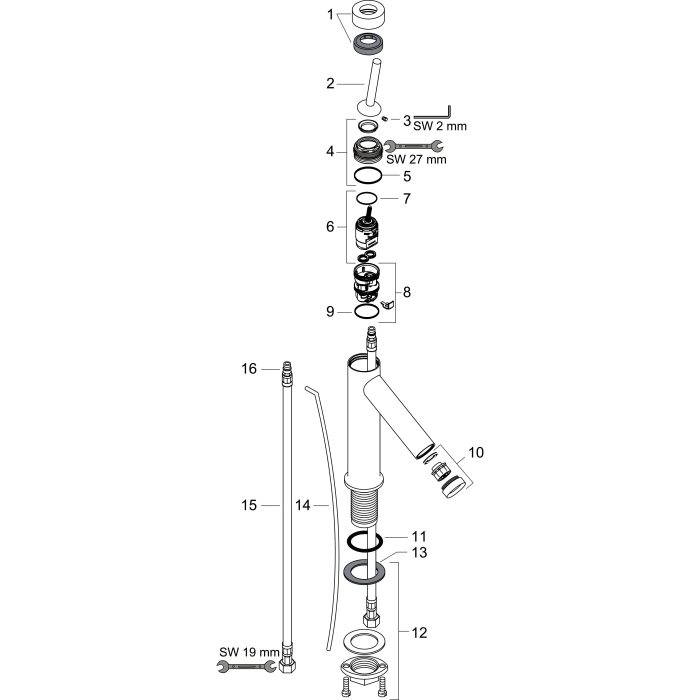

spare parts
