HG RainDrain Flex Duschrinne 1200 mm kürzbar zur freien Montage BST

99901185023 #1
99901185023 #199901185023 #299901185023 #399901185023 #499901185023 #599901185023 #699901185023 #799901185023 #8
product number
99901185023
manufacturer's product number
56047800
Order code
HG56047800
model
56047XXX
assembly time (Bürgerle)
1 Std 20 Min
customs tariff number
73269060

hansgrohe RainDrain Flex Fertigset Duschrinne 1200 kürzbar, Edelstahl gebürstet

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
HG uBox universal GK für Duschrinnen Ablaufgehäuse für StandardinstallationHG uBox universal GK für Duschrinnen Ablaufgehäuse für Standardinstallation
Description
General
Instructions for use
besteht aus: Designabdeckung mit herausnehmbarem Einsatz, Dryphon
Montageart: zweiseitig
vor Ort kürzbar
einfach zu reinigende Oberfläche
höhenverstellbar um 10 mm
bis zu 60 l/min Ablaufleistung
Anwendungsbereich: Neubau, Sanierung
Abdeckungsheber ermöglicht einfaches Herausnehmen des Fertigsets

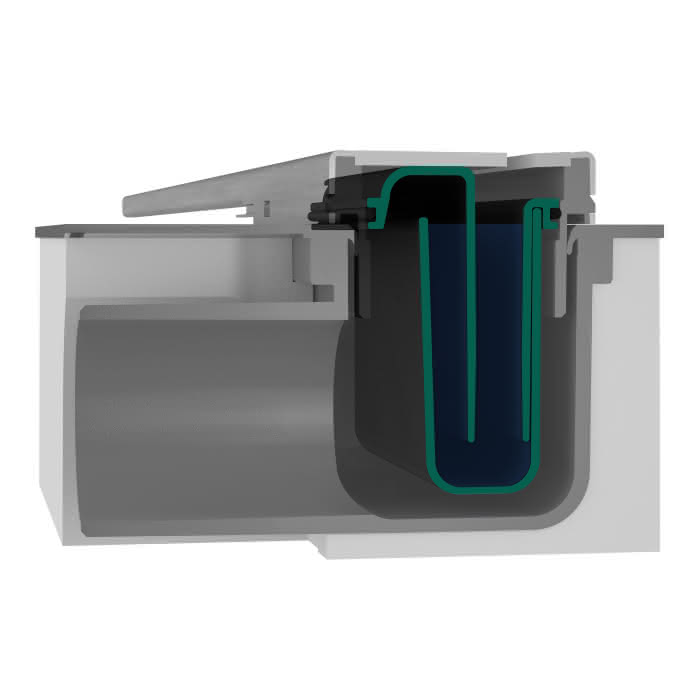

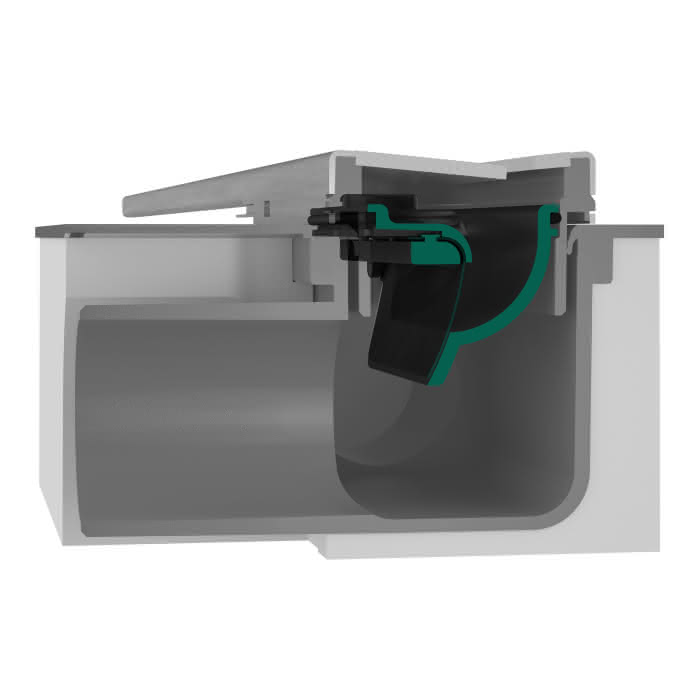

Typ des Geruchsverschlusses: mechanisch

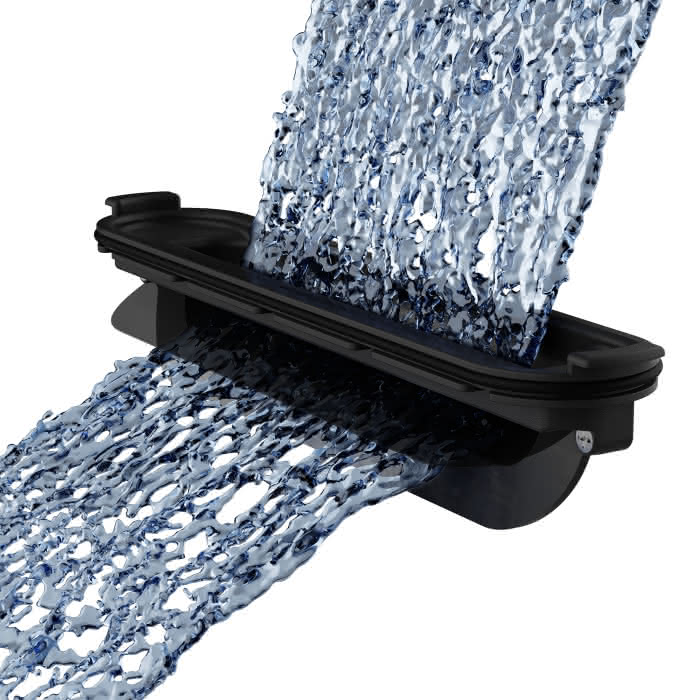

Dryphon ermöglicht wasserloses Siphonsystem
minimale Installationshöhe: 67 mm (flache uBox), 102 mm (standard uBox)
mit integriertem Gefälle
Werkstoffgüte Abdeckung: Edelstahl V2A (1.4301)
geeignet für Primärentwässerung
güteüberwacht nach DIN EN 1253-3
Rost für Duschrinne
Form des Gitters
rechteckig
Gitter für Fliesen
Nein
Material Gitter
rostfreier Stahl
Werkstoffgüte
sonstige
Oberflächenschutz Gitter
unbehandelt
Farbe des Gitters
Edelstahl
Glanzgrad
glänzend
Form der Gitterlochung
ohne
Abschließbar
Nein
Länge
1.200 mm
Breite
60 mm
Höhe
10 mm
Außenradius Gitter
0 mm
Innenradius Gitter
0 mm
Materialstärke Gitter
1 mm
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattHansgrohe_4059625349854_56047800.pdf (1 MB)
InstallationshinweiseHansgrohe_4059625349854_hrgh2258_pdf.pdf (4.7 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr03563_tif.jpg (1.6 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr03563_tif.tif (2 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr04127_tif.jpg (1 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr04127_tif.tif (95.5 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr04128_tif.jpg (3.3 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr04128_tif.tif (69.5 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr04129_tif.jpg (1 MB)
Fotorealistisches Farb-BildHansgrohe_4059625349854_hpr04129_tif.tif (93.6 MB)
Unvermaßte StrichzeichnungHansgrohe_4059625349854_hzg01943_eps.jpg (399 kB)
Vermaßte StrichzeichnungHansgrohe_4059625349854_hmg02677_eps.jpg (13 kB)
Milieubild, BadszeneHansgrohe_4059625349854_har08906_tif.jpg (1 MB)
CAD 3D-DatenHansgrohe_4059625349854_ppr_1000148842_a0_ppr_2_stp.stp (2 MB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_3d_dwg.dwg (588 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_3ds.3ds (58 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_fbx.fbx (101 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_gsm.gsm (561 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_ifc.ifc (313 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_rfa.rfa (1 MB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_skp.skp (380 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_stl.stl (90 kB)
CAD 3D-DatenHansgrohe_4059625349854_hansgrohe_56047xxx-raindrain-flex-linear-shower-dr_zip.zip (32 kB)

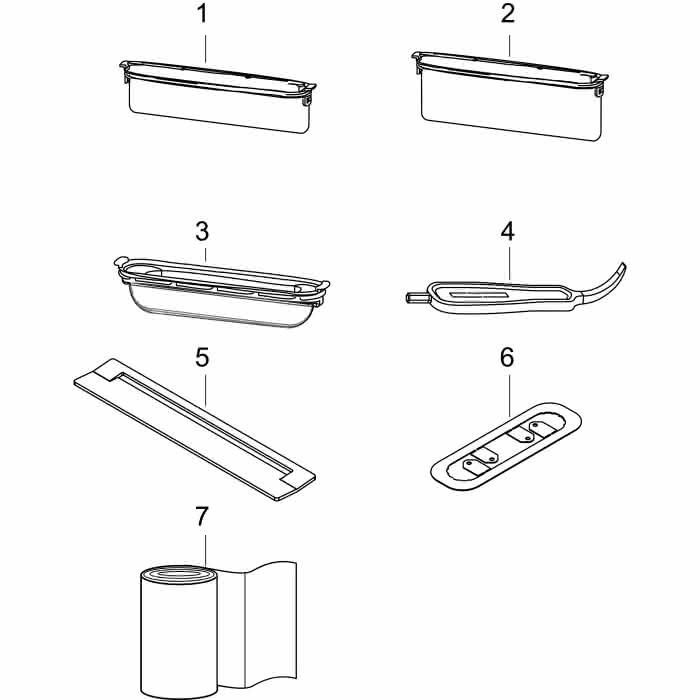

spare parts
