HG Brausestange Unica/Pulsify 650mm mit Push Schieber und Brauseschlauch chrom

99901184227 #1
99901184227 #199901184227 #299901184227 #399901184227 #499901184227 #599901184227 #699901184227 #799901184227 #899901184227 #999901184227 #1099901184227 #1199901184227 #1299901184227 #1399901184227 #1499901184227 #1599901184227 #1699901184227 #1799901184227 #1899901184227 #1999901184227 #20
product number
99901184227
manufacturer's product number
24400000
Order code
HG24400000
model
24400XXX
assembly time (Bürgerle)
31 Min
customs tariff number
74182000

hansgrohe Unica Brausestange Pulsify S 65 cm mit Push Handbrausehalter und Isiflex Brauseschlauch 160 cm, Chrom

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Also buy this
HG Handbrause Axor Starck 1jet chrom HG Handbrause Axor Starck 1jet chrom
ZE Design-HK Subway elektr. IHC SUBSS130060ECZD 1389x70x604 RAL 9016ZE Design-HK Subway elektr. IHC SUBSS130060ECZD 1389x70x604 RAL 9016
Description
General
Instructions for use

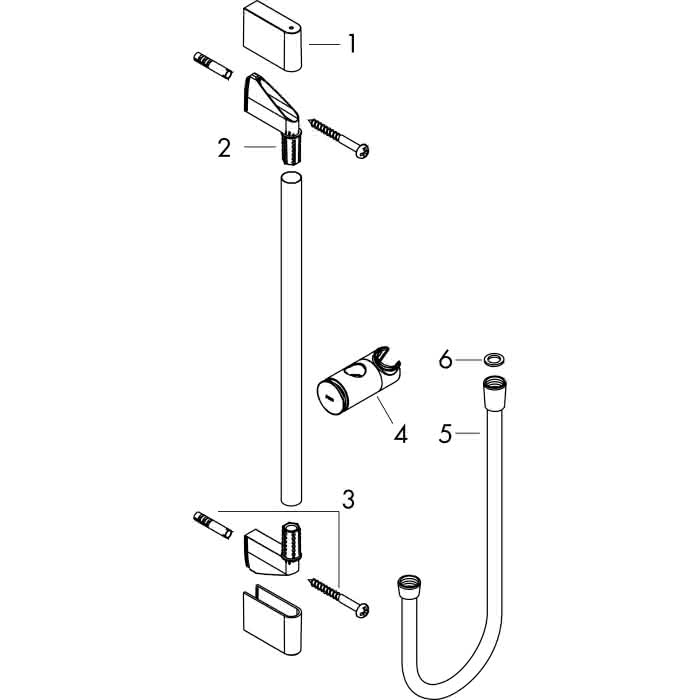

besteht aus: Brausestange, Handbrausehalterung, Brauseschlauch
brauseseitiger Drehwirbel gegen lästiges Verdrehen des Brauseschlauches
um 45° verstellbarer Neigungswinkel der Handbrausehalterung
Gesamtlänge Brausestange: 669 mm
Brausestangendurchmesser: 22 mm
Profil Brausestange: rund
Bohrabstand: 625 mm
Länge Brauseschlauch: 1600 mm
höhenverstellbare Handbrausehalterung mit Push Schieber, Handbrausehalterung drehbar an der Stange für Links- oder Rechtsbetrieb
Handbrausehalterung mit Arretierung
Handbrausehalterung stufenlos verstellbar
Wandstützen aus Kunststoff
Handbrausehalterung aus Metall
Gleitstange
Form
rund
Werkstoff
Messing
Farbe Gleitstange
Chrom
Farbe Wandhalter
Chrom
Mit konischem Halter
Ja
Mit Scharnierstück
Ja
Länge
669 mm
Durchmesser
22 mm
Breite
113 mm
Tiefe
88 mm
Höhenverstellbare Befestigungspunkte
Nein
Mit Schlauch
Ja
Länge Duschschlauch
1.600 mm
Mittenabstand Befestigungslöcher
625 mm
Verdeckte Befestigung
Ja
Anschluss Handbrause
Überwurfmutter
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattHansgrohe_4059625347799_24400000.pdf (471 kB)
InstallationshinweiseHansgrohe_4059625347799_hrgh2249_pdf.pdf (1.1 MB)
Fotorealistisches Farb-BildHansgrohe_4059625347799_hpr03260_tif.jpg (146 kB)
Fotorealistisches Farb-BildHansgrohe_4059625347799_hpr03260_tif.tif (4.2 MB)
Fotorealistisches Farb-BildHansgrohe_4059625347799_hpr03982_jpg.jpg (355 kB)
Fotorealistisches Farb-BildHansgrohe_4059625347799_hpr03982_jpg.tif (4 MB)
Unvermaßte StrichzeichnungHansgrohe_4059625347799_hzg01688_eps.jpg (81 kB)
Vermaßte StrichzeichnungHansgrohe_4059625347799_hmg02540_eps.jpg (44 kB)
Milieubild, BadszeneHansgrohe_4059625347799_har02385_tif.jpg (2.4 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har02386_tif.jpg (1.5 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har02387_tif.jpg (1.8 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har02388_tif.jpg (1.5 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har02389_tif.jpg (1.6 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09116_tif.jpg (1.8 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09118_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09120_tif.jpg (2 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09121_tif.jpg (1.6 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09122_tif.jpg (2.4 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09123_tif.jpg (1.7 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09124_tif.jpg (1.6 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09125_tif.jpg (1.2 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09128_tif.jpg (1.8 MB)
Milieubild, BadszeneHansgrohe_4059625347799_har09129_tif.jpg (2.4 MB)
CAD 3D-DatenHansgrohe_4059625347799_6pr_1000200420_aa_6pr_2_stp.stp (1.6 MB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_3ds.3ds (29 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_dwg.dwg (180 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_fbx.fbx (78 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_gsm.gsm (379 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_ifc.ifc (185 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_rfa.rfa (468 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_skp.skp (232 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_stl.stl (51 kB)
CAD 3D-DatenHansgrohe_4059625347799_sanitary_showers_hansgrohe_24400xxx-unica-shower-bar-pulsify-s-65-c_zip.zip (26 kB)
CAD 3D-DatenHansgrohe_4059625347799_hcr26358_dwg.dwg (149 kB)
CAD 3D-DatenHansgrohe_4059625347799_hcr30405_dwg.dwg (151 kB)
