InstallationRohrsysteme TW & HeizungGeberit Mapress
Geberit Vertriebs GmbH

GE Mapress Edelstahl Übergang mit Überwurfmutter d54-G2 3/8

77350501500 #1
77350501500 #177350501500 #277350501500 #377350501500 #4
product number
77350501500
manufacturer's product number
35038
Order code
MPESV5465I
assembly time (Bürgerle)
8 Min
customs tariff number
73072210
possibilty to be sent by postal mail
Yes

Geberit Mapress Edelstahl Übergang mit Überwurfmutter: d=54mm, di=51mm, G=2 3/8?

I expect this product to be shown by searching for the follwing term:
PU (Karton)
25 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
GE Mapress Edelstahl Übergang mit Überwurfmutter d18-G3/4GE Mapress Edelstahl Übergang mit Überwurfmutter d18-G3/4
KEMPER Schlauchanschlussvtl f.Wandhydr.F m.Alu-C-Kupplung, eings. AG DN50KEMPER Schlauchanschlussvtl f.Wandhydr.F m.Alu-C-Kupplung, eings. AG DN50
Viega Reduzierstück 3241 mit Mehrkant in R2 1/2 x Rp2 RotgussViega Reduzierstück 3241 mit Mehrkant in R2 1/2 x Rp2 Rotguss
Description
General
Instructions for use
Geberit Mapress Edelstahl Übergang mit Überwurfmutter
VerwendungszweckeFür Haustechnik, Industrie und Schiffbau
EigenschaftenUnverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Flachdichtung aus EPDM
Überwurfmutter aus Messing
Technische EigenschaftenMediumtemperatur mit Flachdichtung EPDM (°C) - min. bis max.: 0–100 °C
Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
DN / Nennweite: 50 / 60
d, ø / Außendurchmesser (mm): 54 mm
G / Rohrgewinde (?): 2 3/8 ?
di, ø / Innendurchmesser (mm): 51 mm
L / Länge (cm): 5,8 cm
Z / Z-Maß (cm): 1,5 cm
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Winkel des Bogens
0 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 50
Rohraußendurchmesser Anschluss 1
54 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 50
Anschluss 2
Überwurfmutter
Konturcode Verbindung 2
M
Hauptfarbe Fitting
Edelstahl
Material Dichtung
CIIR
Zugfest
Ja
Länge
58 mm
Länge Anschluss 1
35 mm
Arbeitslänge Anschluss 1
7,5 mm
Länge Anschluss 2
23 mm
Arbeitslänge Anschluss 2
7,5 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattGeberit_4024723350385_gedb_art_35038_2026.pdf (99 kB)
ProspektGeberit_4024723350385_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4024723350385_geb_d_125627.eps (1.6 MB)
Fotorealistisches Farb-BildGeberit_4024723350385_geb_w_125627_20170925_153148.jpg (26 kB)
Unvermaßte StrichzeichnungGeberit_4024723350385_geu_w_101896_20180604_112642.jpg (40 kB)

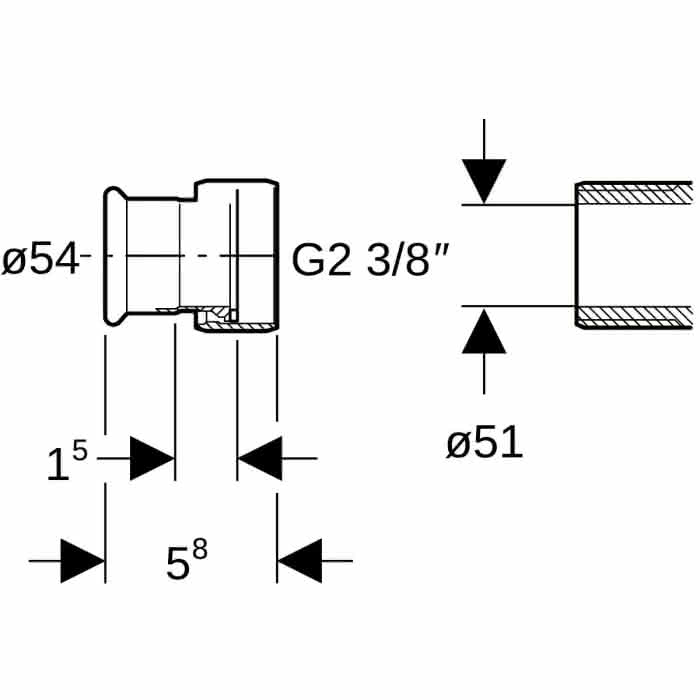

Vermaßte StrichzeichnungGeberit_4024723350385_gev_w_4186772_20250815_111117.jpg (34 kB)
CAD 2D DraufsichtGeberit_4024723350385_ge2d_35038_g.dxf (199 kB)
CAD 2D DraufsichtGeberit_4024723350385_ge2d_35038_g.dwg (75 kB)
CAD 2D FrontansichtGeberit_4024723350385_ge2f_35038_a.dxf (199 kB)
CAD 2D FrontansichtGeberit_4024723350385_ge2f_35038_a.dwg (75 kB)
CAD 2D SeitenansichtGeberit_4024723350385_ge2s_35038_l.dxf (119 kB)
CAD 2D SeitenansichtGeberit_4024723350385_ge2s_35038_l.dwg (52 kB)
CAD 3D-DatenGeberit_4024723350385_ge3c_35038_p.igs (253 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Deeplink Herstellerseite
Datenblattgedb_pro_103064_de-de.pdf (88.13 kB)
Datenblattgedb_pro_103064_de-de.pdf (88.13 kB)
