GROHE 2-L-WT-Wandbatt. Essence 29193_1 FMS Ausl. 230mm hard graphite gebürstet

99901255350 #1
99901255350 #199901255350 #299901255350 #399901255350 #499901255350 #599901255350 #699901255350 #7
product number
99901255350
manufacturer's product number
29193AL1
Order code
FG29193AL1
model
29193_1
customs tariff number
84818011

GROHE 2-Loch-Waschtischbatterie Essence 29193_1, Wandmontage, Fertigmontageset für 23 571, Stichmaß 110 mm, Ausladung 230 mm, Professional Edition, hard graphite gebürstet

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Marketing text
Instructions for use
Essence
2-Loch-Waschtischbatterie
Wandmontage
Fertigmontageset für
23 571 000
(ohne Unterputz-Einbaukörper)
GROHE Long-Life Oberfläche
GROHE EcoJoy - weniger Wasser, perfekter Wasserfluss
Maximaler Durchfluss (bei 3 bar): 5 l/min
GROHE AquaGuide verstellbarer Mousseur
Stichmaß 110 mm
Ausladung 230 mm
Einbaumischarmatur
Ausführung
Aufbauteil
Art des Griffs
eingriffig
Selbstverschließend
Nein
Ausführung der Temperaturregelung
manuelle Bedienung
Geeignet für Badewannen (Einbau in die Wand)
Nein
Geeignet für Badewannenränder/Fliesenränder
Nein
Geeignet für Duschen
Nein
Geeignet für Waschtische (Einbau in die Wand)
Ja
Geeignet für Waschtische (Einbau hohe Rückenwand)
Nein
Geeignet für Küchen
Nein
Material Fertigset
Messing
Oberflächenschutz Aufbauteil
sonstige
Oberflächenbehandlung Aufbauteil
sonstige
Grundfarbe
sonstige
Anschluss Vorlauf
sonstige
Anschlussmaß Zufuhr
sonstige
Anzahl der ausgehenden Anschlüsse
1
Mit Umstelleinheit
Nein
Mit Temperaturbegrenzung
Nein
Temperaturbegrenzung nachrüstbar
Nein
Rückflusssicherung nach EN 1717
AA, ohne Rückstromschutz
Max. Zapfkapazität (bei 300 kPa)
5 l/min
Volumenstromklasse
ohne
Mit Duschgarnitur
Nein
Mit Auslauf
Ja
Mit Befestigungsvorrichtung für Wandinstallation
Ja
Verlängerungsset lieferbar
Ja
Vorsprung Auslauf
230 mm
Geräuschklasse nach EN ISO 3822
Gruppe I,<=20 dB(A)
Max. Vorlauftemperatur
70 °C
Mit Gebäudeleittechnikanschluss
Nein
Typenzulassung nach BBR/EKS
Nein
downloads and BauDocs

all

Offer
Project preparation

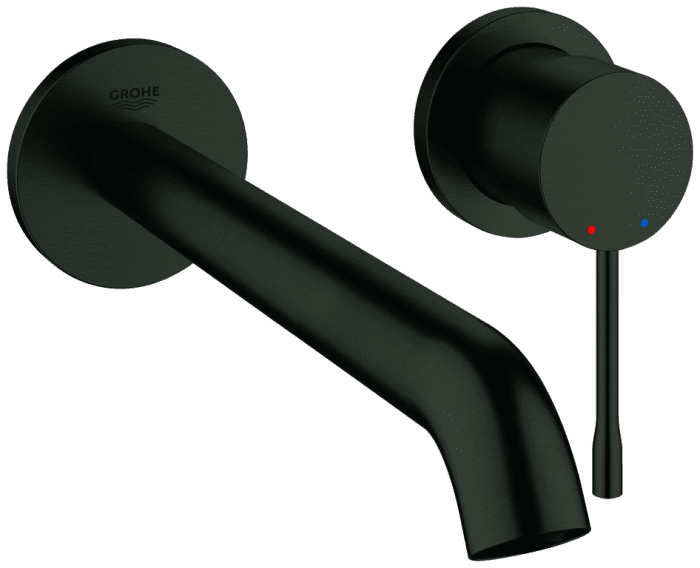

Fotorealistisches Farb-BildGrohe_4005176711923_fgb_29193al1.jpg (44 kB)
Fotorealistisches Farb-BildGrohe_4005176711923_fgb_29193al1.tif (1.6 MB)

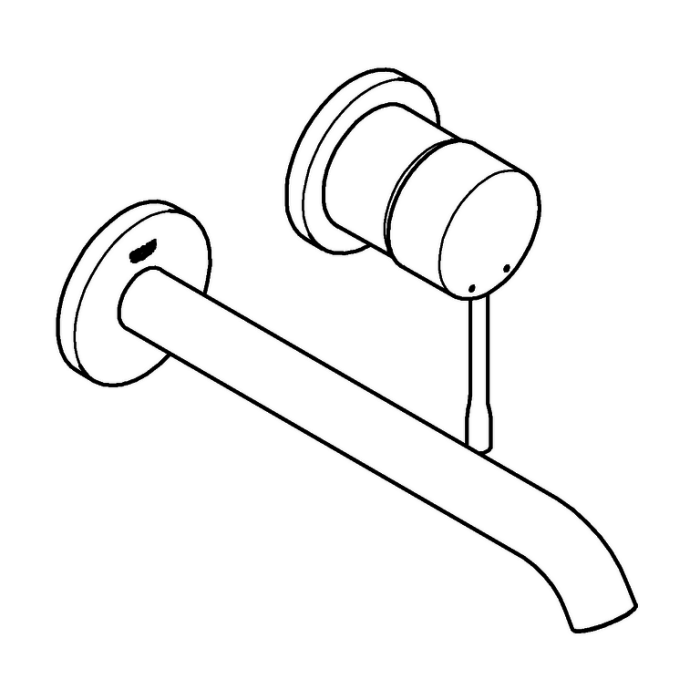

Unvermaßte StrichzeichnungGrohe_4005176711923_fgu_29193al1_1866633.jpg (35 kB)
Unvermaßte StrichzeichnungGrohe_4005176711923_fgu_29193al1_1866633.tif (4 kB)

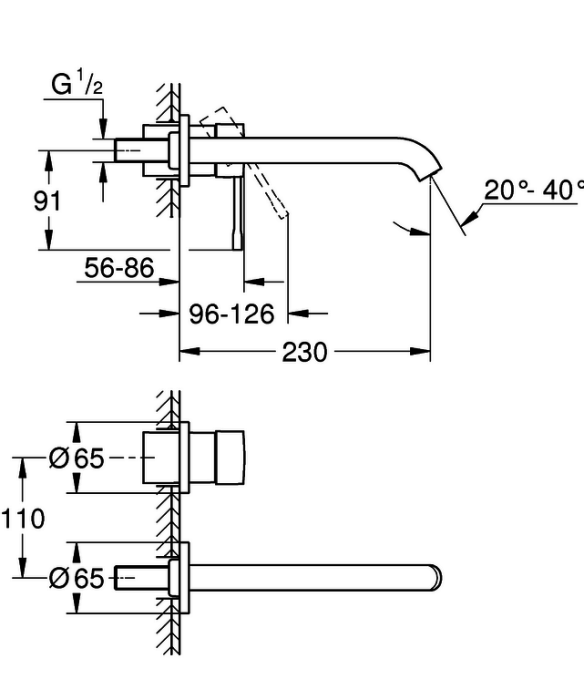

Vermaßte StrichzeichnungGrohe_4005176711923_fgv_29193al1_100343834.jpg (82 kB)
Vermaßte StrichzeichnungGrohe_4005176711923_fgv_29193al1_100343834.tif (46 kB)
Deeplink Herstellerseite

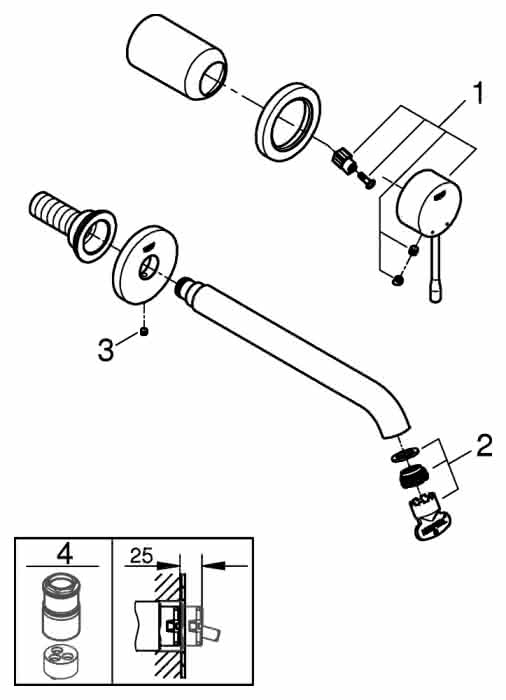

spare parts
