InstallationAbwasserrohrsystemeGeberit Silent-Pro
Geberit Vertriebs GmbH

GE Silent-Pro Bogen 45Gr d110mm

26128278794 #1
26128278794 #126128278794 #226128278794 #3
product number
26128278794
manufacturer's product number
393522141
Order code
SPROB11045
assembly time (Bürgerle)
8 Min
customs tariff number
39174000
possibilty to be sent by postal mail
Yes

Geberit Silent-Pro Bogen: 45°, d=110mm

I expect this product to be shown by searching for the follwing term:
PU (Karton)
20 Stück
PU (Palette)
160 Stück
output
1 Stück
Andere Ausführungen:
Also buy this
GE Silent-Pro Bogen 30Gr d110mmGE Silent-Pro Bogen 30Gr d110mm
GE Silent-Pro Bogen 15Gr d110mmGE Silent-Pro Bogen 15Gr d110mm
GE Silent-Pro Rohr mit Muffe d110mm L100cmGE Silent-Pro Rohr mit Muffe d110mm L100cm
Description
General
Instructions for use
Geberit Silent-Pro Bogen
VerwendungszweckeZum Ableiten von Abwasser innerhalb von Gebäuden
Für Gebäude mit erhöhten Schallschutzanforderungen
Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimension DN 50 verwenden
EigenschaftenHochschalldämmend
Technische EigenschaftenMontagetemperatur (°C) - min. bis max.: -10 – +40 °C
Werkstoff: PP-MX
Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
DN / Nennweite: 100
d, ø / Außendurchmesser (mm): 110 mm
arc / Winkel (°): 45 °
X / Schenkellänge / L-Maß (cm): 9,8 cm
Z / Z-Maß (cm): 3 cm
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Polypropylen (PP)
Werkstoffgüte Anschluss 1
PP-MX
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polypropylen (PP)
Werkstoffgüte Anschluss 2
PP-MX
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Winkel des Bogens
45 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 100
Rohraußendurchmesser Anschluss 1
110 mm
Anschluss 1
Schiebeende
Nenndurchmesser Anschluss 2
DN 100
Rohraußendurchmesser Anschluss 2
110 mm
Anschluss 2
sonstige
Hauptfarbe Fitting
schwarz
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Zugfest
Nein
Länge Anschluss 1
98 mm
Arbeitslänge Anschluss 1
30 mm
Arbeitslänge Anschluss 2
29 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattGeberit_4025416451969_gedb_art_393522141_2026.pdf (69 kB)
ProspektGeberit_4025416451969_geberit-verkaufsprogramm-2019.pdf (183.8 MB)
Fotorealistisches Farb-BildGeberit_4025416451969_geb_d_224943.eps (2.1 MB)
Fotorealistisches Farb-BildGeberit_4025416451969_geb_w_224943_20170925_170733.jpg (17 kB)
Unvermaßte StrichzeichnungGeberit_4025416451969_geu_w_231267_20150812_080040.jpg (33 kB)
Vermaßte StrichzeichnungGeberit_4025416451969_gev_w_4320585_20240723_155206.jpg (69 kB)
CAD 2D DraufsichtGeberit_4025416451969_ge2d_393522141_g.dxf (417 kB)
CAD 2D DraufsichtGeberit_4025416451969_ge2d_393522141_g.dwg (203 kB)
CAD 2D FrontansichtGeberit_4025416451969_ge2f_393522141_a.dxf (422 kB)
CAD 2D FrontansichtGeberit_4025416451969_ge2f_393522141_a.dwg (204 kB)
CAD 2D SeitenansichtGeberit_4025416451969_ge2s_393522141_l.dxf (422 kB)
CAD 2D SeitenansichtGeberit_4025416451969_ge2s_393522141_l.dwg (205 kB)
CAD 3D-DatenGeberit_4025416451969_ge3c_393522141_p.igs (351 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Deeplink Herstellerseite
Datenblattgedb_pro_178216_de-de.pdf (91.55 kB)
Datenblattgedb_pro_178216_de-de.pdf (91.55 kB)

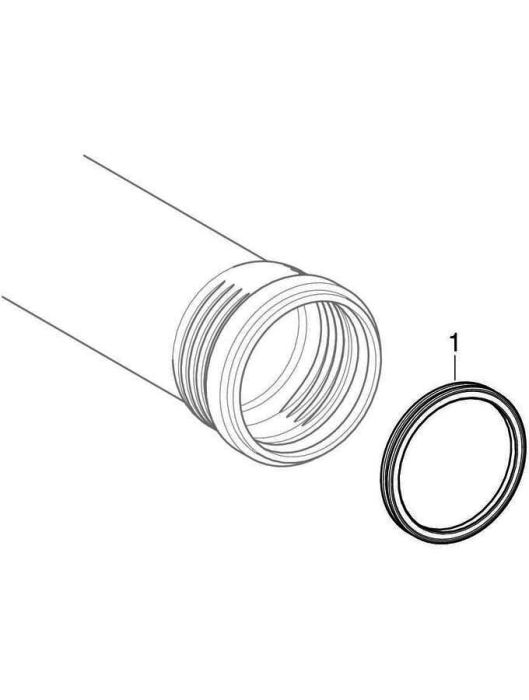

spare parts
