InstallationRohrsysteme TW & HeizungGeberit Mapress
Geberit Vertriebs GmbH

GE Mapress Therm T-Stück mit IG d35-Rp3/4-35

99902575114 #1
99902575114 #199902575114 #299902575114 #399902575114 #4
product number
99902575114
manufacturer's product number
41313
Order code
MPTT3520I
customs tariff number
73072910
possibilty to be sent by postal mail
Yes

Geberit Mapress Therm T-Stück mit Innengewinde: d=35mm, Rp=3/4?, d1=35mm

I expect this product to be shown by searching for the follwing term:
PU (Beutel)
5 Stück
output
1 Stück
Andere Ausführungen:
Description
General
Instructions for use
Geberit Mapress Therm T-Stück mit Innengewinde
EigenschaftenNicht zulässig für Trinkwasserinstallationen
Unverpresst undicht
Pressindikator
Dichtring aus CIIR schwarz
Technische EigenschaftenWerkstoff: Edelstahl
DN / Nennweite: 32 / 20 / 32
d, ø / Außendurchmesser (mm): 35 mm
Rp / (Rohr-)Innengewinde zylindrisch (?): 3/4 ?
arc / Winkel (°): 90 °
L / Länge (cm): 10 cm
l / Länge Teilmaß (cm): 5 cm
Z / Z-Maß (cm): 2,4 cm
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
rostfreier Stahl
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Nein
Nenndurchmesser Anschluss 1
DN 32
Rohraußendurchmesser Anschluss 1
35 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 32
Anschluss 2
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Konturcode Verbindung 2
M
Nenndurchmesser Anschluss 3
DN 32
Rohraußendurchmesser Anschluss 3
35 mm
Anschluss 3
Pressmuffe
Konturcode Verbindung 3
M
Material Dichtung
CIIR
Hauptfarbe Fitting
Edelstahl
Länge Anschluss 1
50 mm
Arbeitslänge Anschluss 1
24 mm
Zugfest
Ja
Länge Anschluss 2
53 mm
Arbeitslänge Anschluss 2
38 mm
Länge Anschluss 3
50 mm
Arbeitslänge Anschluss 3
24 mm
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattGeberit_4025410096104_gedb_art_41313_2026.pdf (97 kB)
Fotorealistisches Farb-BildGeberit_4025410096104_geb_d_3269815.eps (2.4 MB)
Fotorealistisches Farb-BildGeberit_4025410096104_geb_w_3269815_20230620_110118.jpg (20 kB)

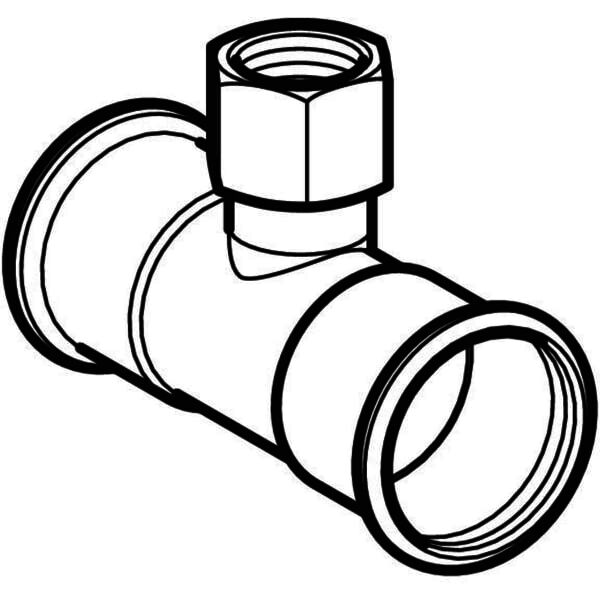

Unvermaßte StrichzeichnungGeberit_4025410096104_geu_w_101905_20180604_112709.jpg (32 kB)
Vermaßte StrichzeichnungGeberit_4025410096104_gev_w_4188793_20250815_132552.jpg (48 kB)
CAD 2D DraufsichtGeberit_4025410096104_ge2d_41313_g.dwg (279 kB)
CAD 2D DraufsichtGeberit_4025410096104_ge2d_41313_g.dxf (540 kB)
CAD 2D FrontansichtGeberit_4025410096104_ge2f_41313_a.dwg (281 kB)
CAD 2D FrontansichtGeberit_4025410096104_ge2f_41313_a.dxf (544 kB)
CAD 2D SeitenansichtGeberit_4025410096104_ge2s_41313_l.dwg (279 kB)
CAD 2D SeitenansichtGeberit_4025410096104_ge2s_41313_l.dxf (540 kB)
CAD 3D-DatenGeberit_4025410096104_ge3c_41313_p.igs (443 kB)
spare parts
