GB Dosieranlage GENODOS DM-T 80/200

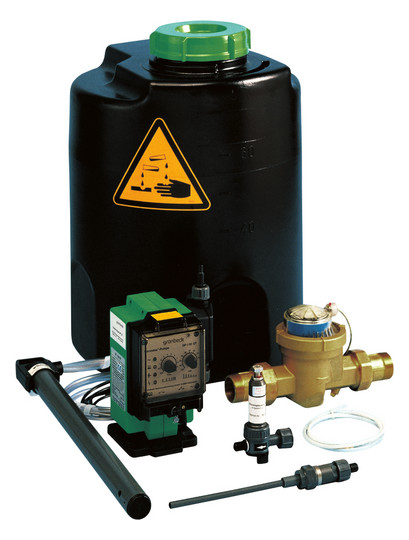

Dosieranlage GENODOS DM-T 80/200
GP-Pumpe verplombt
zur Desinfektion bzw. Entkeimung des zu
behandelnden Wassers durch Zugabe von
GENO-Chlor A
bestehend aus:
1 Dosierpumpe Typ GP-1/40 (4G)
als selbstansaugende und gegen Druck
selbstentlüftende Membranpumpe mit
Synchronmotor, Befestigungskonsole,
Stromanschlusskabel mit Schukostecker,
Anzeigen für Betrieb, Leermeldung,
Niveauvorwarnung, Membranbruch und
Dosierüberwachung.
Steuerung geeignet für internen oder
externen Betrieb, Impulsteilung und
Impulsvervielfachung, Eingang für
externe potentialfreie Fremdansteue-
rung sowie Weitergabe von potential-
freier Störmeldung an Überwachungs-
stelle, Analogansteuerung möglich.
1 Wasserzähler mit Impulsgeber, Impuls-
kabel zur Pumpenelektronik, einschl.
Wasserzählerverschraubungen
1 Dosierbehälter Typ 200-HMI
aus HDPE schwarz, zum Aufbewahren der
Chemikalienlösung mit Literteilung
und Schraubdeckel
Inhalt ca. : 200 l
Durchmesser ca. : 600 mm
Behälterhöhe ca. : 995 mm
Erforderliche Raumhöhe ca. : 1.700 mm
1 Sauglanze mit Vorwarnung sowie Leer-
meldung und Fußventil zur Verbindung
mit Dosierpumpe GENODOS-GP (separat
erhältlich)
1 Dosiergruppe 2.70
Einführungsrohr, Rückschlagventil
PPh R 3/8" und PVC-Schlauchnippel
1 Dosierleitung PTFE
di = 4 da = 6 1.000 mm lang
1 Druckhalteventil DHV 4 10 bar
zur Einhaltung der genauen Dosierlei-
stung bei Gegendrücken< 1 bar (10mWS)
sowie bei schwankenden Gegendrücken
Technische Daten:
Anschluss des
Wasserzählers : DN 80
Durchfluss max. : 80 cbm/h
Druckverlust bei
max. Durchfluss : 0,8 bar
Nenndruck (PN) : 10 bar
Einbaulänge mit
Flanschanschluss : 310 mm
Impulsfolge : 3,8 l/Imp.
Dosierleistung : 0,9 l/h
bei max. 10 bar
Wasser-/Umgebungstemp.: 5 - 30 Grad C
elektr. Anschluss : 230V/50Hz/18VA
Schutzart/
Isolationsklasse : IP 54
medienberührte Teile : PPO/PTFE/Glas/
Hastelloy
Saughöhe max.: 1,5 m WS
Fabrikat: Grünbeck
