ESBE Stellmotorregler CRC217 PWM witterungsgeführte Regelung, 230V, 6Nm
product number
99903011512
manufacturer's product number
12821700
Order code
ESBE12821700
model
CRx213
customs tariff number
85011091
ESBE Stellmotorregler CRC217 mit PWM-Pumpensteuerung, 230V, 6Nm, für eine witterungsgeführte Regelung
Description
ESBE CRC217 - ---
Anwendungsbereich:
Stellmotorregler mit PWM-Pumpensteuerung, für eine witterungsgeführte Regelung. Zur einfachen Motorisierung diverser ESBE Mischer sowie diverser Wettbewerbsprodukte. Eine bauseitige Regelung ist nicht nötig.
Lieferumfang:

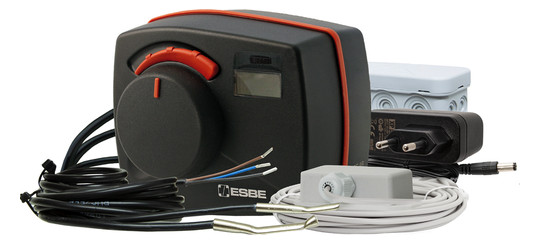

Stellmotor mit integrierter Regelung, Steckernetzteil: 230 V, Raumeinheit: optional erhältlich, Außenfühler: kabelgebunden, Anlegefühler: 2x (Vor- und Rücklauf), Klemmdose für PWM-Pumpensteuerung
Technische Daten:
Spannungsversorgung: 230VAC (EU Steckernetzteil), Drehmoment: 6Nm, Führungsgröße: Außentemperatur, Umgebungstemperatur: -5…55°C, Fühlertyp: NTC, Einstellbereich: 5…95°C, Schutzart: Stellmotor IP41, Schutzklasse: II, Drehwinkel: 90°, Pumpensteuerung: ja, PWM-Signal, Schaltausgang: potenzialfreier Hilfsschalter nachrüstbar
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
Anwendungsbereich:
Stellmotorregler mit PWM-Pumpensteuerung, für eine witterungsgeführte Regelung. Zur einfachen Motorisierung diverser ESBE Mischer sowie diverser Wettbewerbsprodukte. Eine bauseitige Regelung ist nicht nötig.
Lieferumfang:
Stellmotor mit integrierter Regelung, Steckernetzteil: 230 V, Raumeinheit: optional erhältlich, Außenfühler: kabelgebunden, Anlegefühler: 2x (Vor- und Rücklauf), Klemmdose für PWM-Pumpensteuerung
Technische Daten:
Spannungsversorgung: 230VAC (EU Steckernetzteil), Drehmoment: 6Nm, Führungsgröße: Außentemperatur, Umgebungstemperatur: -5…55°C, Fühlertyp: NTC, Einstellbereich: 5…95°C, Schutzart: Stellmotor IP41, Schutzklasse: II, Drehwinkel: 90°, Pumpensteuerung: ja, PWM-Signal, Schaltausgang: potenzialfreier Hilfsschalter nachrüstbar
Irrtum vorbehalten, vollständige Informationen siehe technisches Datenblatt.
ESBE Stellmotorregler CRC217 mit PWM-Pumpensteuerung, 230V, 6Nm, für eine witterungsgeführte Regelung. Der Stellmotorregler CRC217 verfügt über zwei Temperatursensoren, einen für die Vorlauftemperatur und einen für die Rücklauftemperatur. Die PWM-Pumpensteuerung kann zur Temperaturdifferenzregelung verwendet werden, indem die Pumpendrehzahl zum Erreichen der eingestellten Temperaturdifferenz angepasst wird. Die Regler der Serie CRC200 sind mit der ESBE Smart Software ausgestattet, und bieten mit autoadaptivem System einen hohen Komfort. Die smarte Software erlaubt auch ein späteres Upgrade auf raumtemperatur- und/oder witterungsgeführte Regelung, sowie eine Konstantwertregelung. Ausführung CRC217, Spannungsversorgung 230V 50 Hz, Leistungsaufnahme 10 VA, Drehmoment 6 Nm, Regler im Motor integriert, Schutzart IP41, ESBE-Artikelnummer: ---
Stellmotorregler für eine witterungsgeführte Regelung. Zur einfachen Motorisierung diverser ESBE Mischer sowie diverser Wettbewerbsprodukte. Eine bauseitige Regelung ist nicht nötig.
Elektrischer Servomotor
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Netzspannung
230 V AC
Steuersignal
sonstige
Kommunikationsbus
sonstige
Kommunikationsprotokoll
sonstige
Ausführung
rotierend
Regelungsart An/Aus
Nein
Regelungsart modulierend
Ja
Regelungsart Split-Range
Nein
Länge des Anschlusskabels
1,5 m
Übertragung
mit Zahnrädern
Anschluss an Ventil
markengebunden
Mit Kopfflansch Direct-Mount nach ISO 5211
Nein
Mit Nullspannungsrücklauf
Nein
Spannungsfrei wenn geschlossen
Nein
Automatische Huberkennung
Nein
Einstellbare Zustandsmeldung
Nein
Hilfskontakte
Ja
Zustandsmeldung
ohne
Hilfskontakte optional
Ja
Endkontakte
ohne
Arbeitsbereich einstellbar
Nein
Mit mechanischem Standanzeiger
Nein
Geeignet für Handbedienung
Ja
Laufzeit
30 s
Drehmoment
6 Nm
Potentialfreier Schaltkontakt
Ja
Selbsteinstellbare Schlaglänge
Nein
Max. Drehwinkel
90 °
Mit Sicherheitsfunktion
Nein
Schutzart (NEMA)
2
Schutzart (IP)
IP41
Max. elektrische Leistungsaufnahme
10 VA
Umgebungstemperatur
-5 - 55 °C

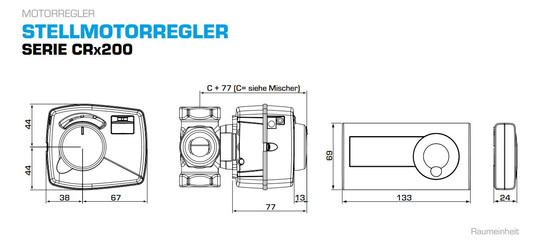

Höhe
88 mm
Breite
105 mm
Tiefe
77 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
sonstige
