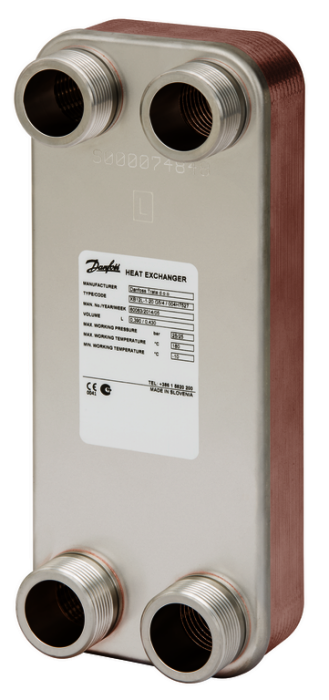

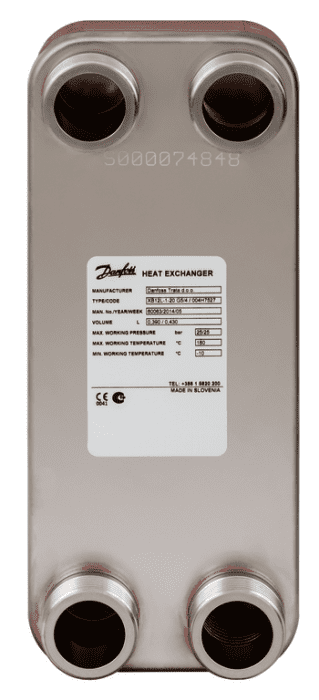

Danfoss gelöteter Wärmeübertrager MPHE XB 12H-1 20 PN25 G 5/4 A x 25mm
product number
99901635289
manufacturer's product number
004H7557
Order code
DF004H7557
assembly time (Bürgerle)
56 Min
customs tariff number
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 12H-1 20 PN25 G 5/4 A x 25mm
Description
Danfoss Dichtungsloser Plattenwärmeübertrager aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Plattentyp: H
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 20
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
GOST/RusslandSVGW/Schweiz
VA/Dänemark
Fabrikat: Danfoss
Typ: XB12H-1
Bestell-Nr: ---
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Plattentyp: H
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 20
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
GOST/RusslandSVGW/Schweiz
VA/Dänemark
Fabrikat: Danfoss
Typ: XB12H-1
Bestell-Nr: ---
MicroPlate – Plattenwärmeübertrager XB12
Vorteile:
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch ihre einzigartige Plattenprägung übertragen MPHE Wärme effizienter als alle vorangegangenen Modelle.
Vorteile:
Weitere Informationen finden Sie unter: fernwaerme.danfoss.de (MPHE)
XB12 ist ein kupfergelöteter Wärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert und konfiguriert wurde. Wärmeübertrager XB12 sind mit den Plattenprägungen H, M und L sowie als 1-Kreis- (mit vier Anschlüssen) und 2-Kreis- Ausführung (mit sechs Anschlüssen) erhältlich. Wärmeübertrager können mithilfe der Danfoss-Berechnungssoftware „Hexact“ ausgelegt werden, die unter hexact.danfoss.com heruntergeladen werden kann.
Zulassung: Druckgeräte-Richtlinie 97/23/EG (DGRL)
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Werkstoff Lotmaterial
Kupfer
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Max. Arbeitsdruck
25 bar
Max. Druckdifferenz bei 20 °C
25 bar
Max. Vorlauftemperatur
180 °C
Temperatur sekundär
180 °C
Höhe
286 mm
Breite
118 mm
Tiefe
118 mm
Mittenabstand Anschlüsse
234 mm
Anzahl der Platten
20
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
1 1/4 Zoll (32)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
1 1/4 Zoll (32)
Geeignet für Dämmschale
Ja
Mit Dämmschale
Nein
Seitliche Anschlussmöglichkeit
Ja
Wärmetauscher vollversiegelt
Ja
