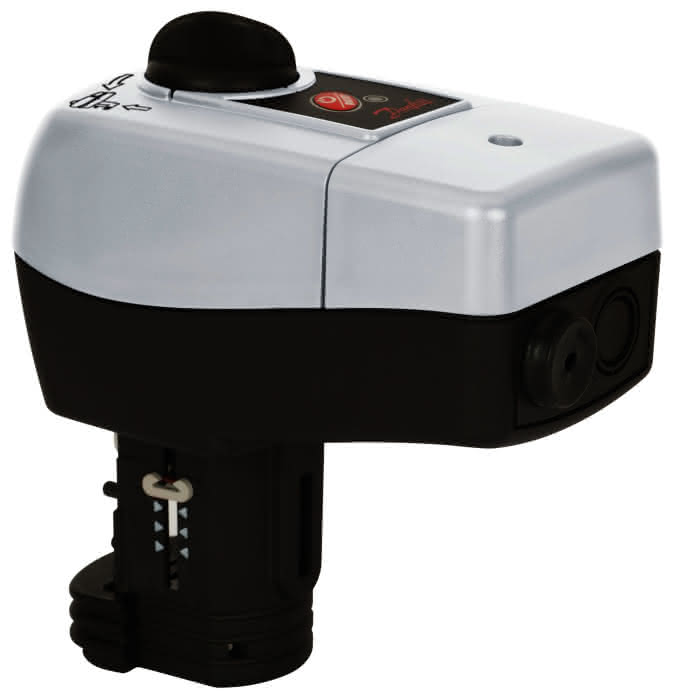

Danfoss elektr. Stellantrieb AMV 435 3Pkt. DN15-80, 24V, 7,5 o. 15s/mm
product number
99901635771
manufacturer's product number
082H0162
Order code
DF082H0162
assembly time (Bürgerle)
20 Min
customs tariff number
85011093
Danfoss elektr. Stellantrieb AMV 435 3Pkt., DN15-80, 24V, 7,5 o, 15s/mm
Description
Danfoss elektrischer Stellantrieb
AMV 435 für AB-QM 40-100,
Eingangssignal 3-Punkt-Schritt,
lastabhängige Endabschaltung,
automatische Hubanpassung.
Versorgungsspannung: 24 Vac
Leistungsaufnahme : 7 VA 50Hz
Eingangssignal : 3-Punkt-Schritt
Stellkraft : min 1500N
Max. Hub : 40 mm
Stellzeit : 8 s/mm
Handverstellung : mechanisch
Max Mediumstemp. : 120 C
Umgebungstemperatur: 0 bis 55 C
Schutzart: IP 54
Fabrikat: Danfoss
Typ: AMV 435
Bestell-Nr.: ---
AMV 435 für AB-QM 40-100,
Eingangssignal 3-Punkt-Schritt,
lastabhängige Endabschaltung,
automatische Hubanpassung.
Versorgungsspannung: 24 Vac
Leistungsaufnahme : 7 VA 50Hz
Eingangssignal : 3-Punkt-Schritt
Stellkraft : min 1500N
Max. Hub : 40 mm
Stellzeit : 8 s/mm
Handverstellung : mechanisch
Max Mediumstemp. : 120 C
Umgebungstemperatur: 0 bis 55 C
Schutzart: IP 54
Fabrikat: Danfoss
Typ: AMV 435
Bestell-Nr.: ---
Stellantrieb für 3-Punkt-Schritt-Signal AMV 435
Spannungsversorgung: - 24 VAC/DC, 50 Hz/60 Hz - 230 VAC, 50 Hz/60 Hz
Stellsignal: 3-Punkt
Stellkraft: 400 N
Nennhub: 20 mm
Stellzeit (wählbar): - 7,5 s/mm - 15 s/mm
Max. zul. Medientemperatur: 130 °C
LED-Anzeige
Endlagensignalisierung
Handbetrieb
Der Stellantrieb AMV 435 wird mit Zwei- und Dreiwege-Ventilen des Typs VRB, VRG, VF und VL bis DN 80 und für AHQM in DN darüber hinaus 40-100 eingesetzt. Er wird zusammen mit dem Typ AB-QM von DN 40 bis DN 100 verwendet.
Der Stellantrieb passt seinen Hub automatisch an die Endlagen des Ventils an.
Kombinationen mit älteren Stellventilen finden Sie unter Zubehör - Adapter
Eigenschaften:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Elektrischer Servomotor
Geeignet für Ventile
Ja
Geeignet für Belüftungsarmaturen
Nein
Netzspannung
24 V AC
Steuersignal
3-Punkt
Übertragung
magnetisch
Mit Nullspannungsrücklauf
Nein
Hilfskontakte
Nein
Zustandsmeldung
ohne
Arbeitsbereich einstellbar
Ja
Mit mechanischem Standanzeiger
Ja
Geeignet für Handbedienung
Ja
Laufzeit
0 s
Hublänge
20 mm
Selbsteinstellbare Schlaglänge
Ja
Schutzart (NEMA)
2
Schutzart (IP)
IP54
Umgebungstemperatur
55 °C
Höhe
116 mm
Breite
164 mm
Tiefe
186 mm
Explosionsgeschützt
Nein
Werkstoff des Gehäuses
Kunststoff
