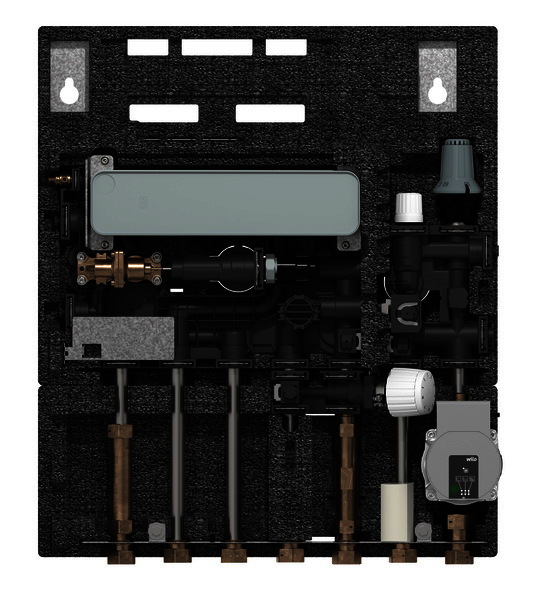

Danfoss Wohnungsstation EvoFlat 4,0 M1 E für Fußbodenheizung, 10 bar, 95C
product number
99902641420
manufacturer's product number
183B2500
Order code
DF183B2500
assembly time (Bürgerle)
1 Std 31 Min
customs tariff number
84195080
Danfoss Wohnungsstation EvoFlat 4,0 M1 E für Fußbodenheizung, 10 bar, 95C, Edelst
Description
Danfoss Wohnungsstation EvoFlat 4.0 M1 E für direkte Beheizung mit integriertem Frischwassersystem zur Trinkwassererwärmung im Durchfluss für Wohnungen mit Fußbodenheizung in
Nenndruck (prim./sek.): PN 10/PN 10
Max. Vorlauftemperatur: 95°C
Statischer Druck (kW): Pmin = 1,5 bar
Lot (Warmeubertrager): Edelstahl
Gewicht ohne
Abdeckhaube: 9,2 - 10,8 kg
Wärmedämmung: EPP L 0,039
Spannungsversorgung: 230 V AC
Mit Anschlüssen: H 613 x B 530 x T 150
Anschlussgrößen:
FW, HE, PWC, PWH: G 3/4 (Innengewinde)
Mehrfamilienhäusern.
Technische Parameter:
Abmessungen ohne Zirkulation einschl. Wärmedämmung (mm):
Hersteller: Danfoss
Bestellnummer: ---
EvoFlat 4.0 M
Trinkwassererwärmung und Flächenheizung mit Mischkreis
Anwendung
Versorgungsseite
Verbraucher
Warmwasser
Funktionen und Vorzüge
Geringes Gewicht
Einfache Installation, Wartung und Bedienung
Langlebiger Verbundwerkstoff
Minimaler Platzbedarf
Minimale Wärmeverluste durch EPP-Dämmhaube
Mit Passstück für den Einbau eines Wärmezählers
Mit Passstück für den Einbau eines Kaltwasseerzählers
Kompatibel mit verschiedenen Wärmequellen (Wärmepumpe, Fernwärme, Biomasse,...)
Trinkwassererwärmung und Flächenheizung mit Mischkreis
Anwendung
Die Danfoss EvoFlat 4.0 M Wonungsstation eignet sich besonders für Mehrfamilienhäuser mit zentraler Wärmeerzeugung oder Fernwärme.
Die innovative Einheit setzt neue Maßstäbe. Sie besteht aus Funktionsblöcken, die aus einem speziell verstärktem PPS-Verbundwerkstoff hergestellt sind. Das macht die Station extem leicht und begrenzt die interne Wärmeemission. Die glatte Oberfläche reduziert deutlich die Risiken von Ablagerungen und Verschmutzungen.
Alle Komponenten sind mit neu gestalteten KlickVerbindungen montiert. Im Vergleich zu herkömmlichen Stationen mit Rohren und Schraubverbindungen erfordert diese neue Verbindungstecknik während der Montage und Inbetriebnahme kein Nachziehen.
Versorgungsseite
Die Wohnungsstation ist mit zwei Differenz druckreglern und einem zentralen Schmutz fänger ausgestattet.
Ein Sommerbypass hält die Versorgunglei tung während des Stillstandes warm. Dies gewährleistet im Sommer eine schnelle Reaktionszeit der Trinkwassererwärmung. Der Bypass wird thermostatisch geregelt.
Verbraucher
Die Wohnungssstation versorgt die Fußbodenheizung der Wohneinheit mit einer ge regelten Vorlauftemperatur, einstellbar von 15 °C bis 50 °C. Der eingebaute Temperatur regler und der integrierte Differenzdruckregler schaffen optimale Betriebsbedingun gen für die Heizung.
Ein Sicherheitsthermostat schließt bei 55 °C den Durchfluss über einen thermischen Stellantrieb. Die hocheffiziente Umwälz pumpe sorgt für die Wärmever teilung in den angeschlossenen Heizkreisen.
Der Badheizkörper kann über ein optionales Hochtemperaturanschluss-Set verbunden werden.
Warmwasser
Für die Abdeckung aller Anforderungen von 37 kW bis 70 kW stehen vier Wärmetauscher-Größen zur Verfügung. Die Evoflat 4.0 M ist mit einem intelligenten Regler ausgestattet, der in Abhängigkeit der Warmwasser-temperatur und Zapfmenge den versorgungsseitigen Durchfluss regelt. Die Station verfügt über einen integrierten Differenzdruckregler auf der Versorgungs seite der Trinkwasser-erwärmung. Somit ist kein hydraulischer Abgleich der Station notwendig.
Im Bedarfsfall ist es möglich die Station mit einem WW-Zirkulationsset zu erweitern.
Funktionen und Vorzüge
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Wohnungsstation
Geeignet für Heizung
Ja
Geeignet für Kühlen
Nein
Wärmetauscher vollversiegelt
Ja
Mit Isolierung
Nein
Höhe
595 mm
Breite
595 mm
Tiefe
595 mm
