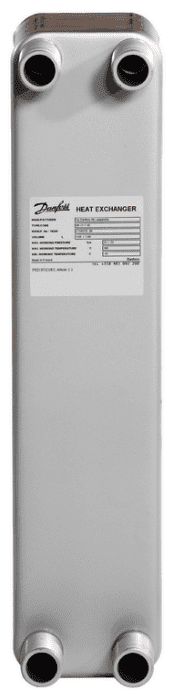

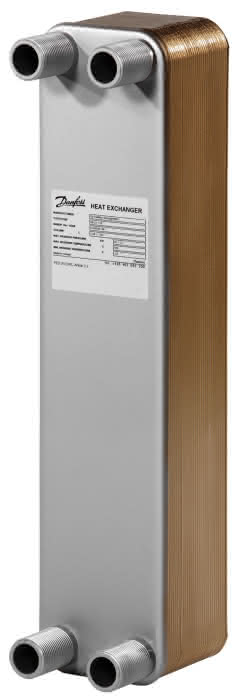

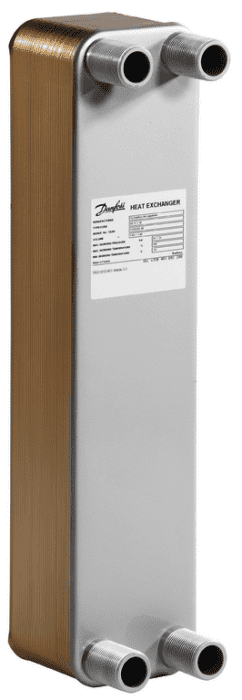

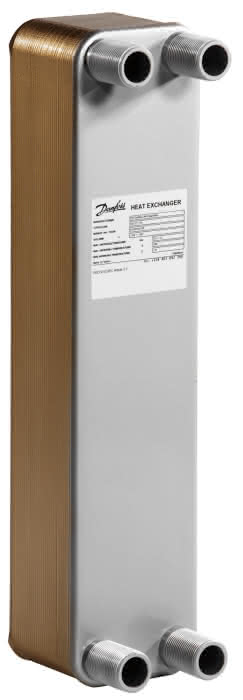

Danfoss Plattenwärmeübertrager XB37L-1 MicroPlate, 50 Platten, gelötet
product number
99901621837
manufacturer's product number
004H7277
Order code
DF004H7277
assembly time (Bürgerle)
50 Min
customs tariff number
84195080
Danfoss gelöteter Wärmeübertrager MPHE XB 37L-1 50 PN25 G 1 A x 20mm
Description
Danfoss Dichtungsloser Plattenwärmeübertrager aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet.
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 50
Wärmeübertragungsfläche gesamt (m2): 2,592 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
GOST/RusslandSVGW/Schweiz
VA/Dänemark
Fabrikat: Danfoss
Typ: XB37L-1 20mm
Bestell-Nr: ---
Neuartige Micro Plate Wärmeübertragertechnologie mit einzigartiger Plattenstruktur.
Starkwandige, flachdichtende Gewindeanschlüsse.
Berechnung und Werkstoffe entsprechend den AD-Merkblättern.
Gefertigt nach DIN ISO9001, CE-geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Energie- und Kosteneinsparung durch einzigartige Micro Plate MPHE Konstruktion.
Längere Lebensdauer.
Korrosionsbeständige Ausführung.
Kompakte Bauweise.
Reduzierter Druckverlust durch optimierte Strömungsverteilung.
Verbesserte Wärmeübertragung durch gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche.
Betriebsdruck Seite 1 (bar) (Max): 25 bar
Betriebsdruck Seite 2 (bar) (Max): 25 bar
Zulässige Temperatur (C) (Min): -10
Zulässige Temperatur (C) (Max): 180
Anschlussart: Gewinde
Anzahl Kreise: 1
Anzahl der Platten: 50
Wärmeübertragungsfläche gesamt (m2): 2,592 m2
Plattenwerkstoff: EN 1.4404
Zulassung/Zertifizierung: PED 97/23/EC
GOST/RusslandSVGW/Schweiz
VA/Dänemark
Fabrikat: Danfoss
Typ: XB37L-1 20mm
Bestell-Nr: ---
MicroPlate – Plattenwärmeübertrager (MPHE): XB37
Energie- und Kosteneinsparungen
bessere Wärmeübertragung
geringerer Druckverlust
flexiblerer Aufbau
längere Lebensdauer
MicroPlate-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch ihre einzigartige Plattenprägung übertragen MicroPlatePlattenwärmeübertrager Wärme effizienter als alle vorangegangenen Modelle
Vorteile:
XB37 ist ein gelöteter Wärmeübertrager, konzipiert und konfiguriert für Fernwärme-, Fernkälte- und Heizungsanwendungen.
Zulassung: Druckgeräte-Richtlinie (PED).
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Plattenwechsler Zentralheizung
Werkstoff
rostfreier Stahl
Ausführung
gelötet
Werkstoff Lotmaterial
Kupfer
Volumenstrom Primär
150 m³/h
Volumenstrom Sekundär
150 m³/h
Max. Arbeitsdruck
25 bar
Max. Druckdifferenz bei 20 °C
25 bar
Max. Vorlauftemperatur
180 °C
Temperatur sekundär
180 °C
Höhe
519 mm
Breite
119 mm
Tiefe
119 mm
Mittenabstand Anschlüsse
479 mm
Anzahl der Platten
50
Primäreranschluss
Außengewinde
Nenndurchmesser Primäreranschluss
1 Zoll (25)
Sekundäreranschluss
Außengewinde
Nenndurchmesser Sekundäreranschluss
1 Zoll (25)
Geeignet für Dämmschale
Ja
Mit Dämmschale
Nein
Seitliche Anschlussmöglichkeit
Ja
Wärmetauscher vollversiegelt
Ja
