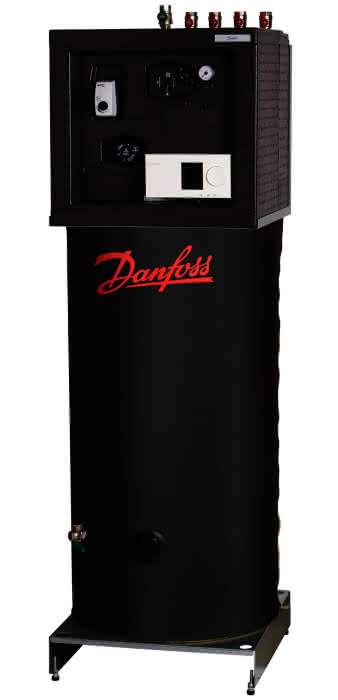

Danfoss Hausstation Termix BVX-FI RO T/E 2-3 (ECL 310/A237), Sich,temp,wächt,
product number
99901635608
manufacturer's product number
144H2378
Order code
DF144H2378
customs tariff number
84195080
Danfoss Hausstation Termix BVX-FI RO T/E 2-3 (ECL 310/A237), Sich.temp.wächt.
Description
Indirekte Hausstation mit integriertem Speicher-Trinkwassererwärmer
Typ: Termix BVX-FI RO T/E ECL310/A337 Typ 2-3 mit STW(FBH)
vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: ---
Ausführung
Fernwärme-Hausstation in kompakter Bauweise als Standgerät. Ein indirekter Heizkreis (hydraulische Netztrennung) und primärseitig angeschlossenen Speicher-Trinkwassererwärmer. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungs-geführte Vorlauftemperaturregelung mit gleitender Rücklauftemperatur-begrenzung.
Station entsprechend DIN4747, komplett im Standgestell montiert und elektrisch verdrahtet.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste. Stationsverkleidung aus weiß lackiertem Stahlblech, mit Tür.
Einsatzort
Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG)
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "
1 Durchgangsventil mit elektrischem Stellantrieb und Sicherheitsfunktion
Fabrikat: Danfoss
Typ: VM2/AMV13, DN15, kvs 2,5
1 Differenzdruckregler mit fester Voreinstellung
Fabrikat: Danfoss
Typ: AVPB-F, DN15, kvs 4,0
3 Messstutzen mit Kugelhahn und 1/2 " Stopfen
Trinkwassererwärmung (primärseitig)
1 Thermostatischer Regler
Fabrikat: Danfoss
Typ: VMT/RAVK (25-65C), DN15, kvs 1,5
1 Speicher-Trinkwassererwärmer aus Stahlblech emailliert, inklusive Wärmedämmung
InhaDelta-t 105l
Energieeffizienzklasse: A
2 Absperrarmatur mit DVGW Zulassung im Kaltwasser (Rp 3/4 ")
1 Thermometer
1 Füll- und Entleerungsventil (lose beigelegt)
1 Rückschlagventil (lose beigelegt)
1 Membran-Sicherheitsventil 10.0 bar (lose beigelegt), Ausblasleitung bauseits
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06H-1-40
Sekundärseite
1 Membran-Sicherheitsventil 3.0 bar (lose beigelegt), Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
1 Füll- und Entleerungsventil (lose beigelegt)
Heizkreis 1 (Heizung)
2 Absperrarmaturen (Rp 3/4 ")
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
1 Sicherheitstemperaturwächter (STW), typgeprüft
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises mit Speicher-Trinkwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.
1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A337
Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)
1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
Technische Daten
Leistung (kW): 30
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,82 / 1,04
und Druckverlust (kPa): 30 /
Druckstufe: PN10
FW-Netz, max. Differenzdruck (bar): 4
FW-Netz, max. Vorlauftemperatur (C): 100
Elektrischer Anschluss: 230V AC
Abmessungen (L/B/H) (mm): 1910/600/600
Gewicht (kg): 120
Typ: Termix BVX-FI RO T/E ECL310/A337 Typ 2-3 mit STW(FBH)
vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: ---
Ausführung
Fernwärme-Hausstation in kompakter Bauweise als Standgerät. Ein indirekter Heizkreis (hydraulische Netztrennung) und primärseitig angeschlossenen Speicher-Trinkwassererwärmer. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungs-geführte Vorlauftemperaturregelung mit gleitender Rücklauftemperatur-begrenzung.
Station entsprechend DIN4747, komplett im Standgestell montiert und elektrisch verdrahtet.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste. Stationsverkleidung aus weiß lackiertem Stahlblech, mit Tür.
Einsatzort
Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG)
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "
1 Durchgangsventil mit elektrischem Stellantrieb und Sicherheitsfunktion
Fabrikat: Danfoss
Typ: VM2/AMV13, DN15, kvs 2,5
1 Differenzdruckregler mit fester Voreinstellung
Fabrikat: Danfoss
Typ: AVPB-F, DN15, kvs 4,0
3 Messstutzen mit Kugelhahn und 1/2 " Stopfen
Trinkwassererwärmung (primärseitig)
1 Thermostatischer Regler
Fabrikat: Danfoss
Typ: VMT/RAVK (25-65C), DN15, kvs 1,5
1 Speicher-Trinkwassererwärmer aus Stahlblech emailliert, inklusive Wärmedämmung
InhaDelta-t 105l
Energieeffizienzklasse: A
2 Absperrarmatur mit DVGW Zulassung im Kaltwasser (Rp 3/4 ")
1 Thermometer
1 Füll- und Entleerungsventil (lose beigelegt)
1 Rückschlagventil (lose beigelegt)
1 Membran-Sicherheitsventil 10.0 bar (lose beigelegt), Ausblasleitung bauseits
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06H-1-40
Sekundärseite
1 Membran-Sicherheitsventil 3.0 bar (lose beigelegt), Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
1 Füll- und Entleerungsventil (lose beigelegt)
Heizkreis 1 (Heizung)
2 Absperrarmaturen (Rp 3/4 ")
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
1 Sicherheitstemperaturwächter (STW), typgeprüft
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises mit Speicher-Trinkwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.
1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A337
Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.
6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)
1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
Technische Daten
Leistung (kW): 30
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,82 / 1,04
und Druckverlust (kPa): 30 /
Druckstufe: PN10
FW-Netz, max. Differenzdruck (bar): 4
FW-Netz, max. Vorlauftemperatur (C): 100
Elektrischer Anschluss: 230V AC
Abmessungen (L/B/H) (mm): 1910/600/600
Gewicht (kg): 120
Termix BVX FI RO T/E
Indirekte Übergabestation für Einfamilienhäuser oder Wohnungen
Übergabestation für Einfamilienhäuser oder Wohnungen TWW-Regelung Indirekte Heizung mit elektronischer Regelung TWW-Speicher mit einem Volumen von 105 l Heizleistung: 11–30 kW Geeignet bei geringer Fernwärmeanschlussleistung Funktioniert unabhängig von Differenzdruck und Vorlauftemperatur Rohre und Plattenwärmeübertrager sind aus rostfreiem Edelstahl Minimaler Platzbedarf für die Installation Komplett wärmegedämmt
Indirekte Übergabestation für Einfamilienhäuser oder Wohnungen
Anwendung
Die Übergabestation Termix BVX FI RO T/E ist eine Komplettlösung für Warmwasser und Raumheizung mit optimaler Sicherheit, effizienter Wärmeübertragung, wartungsfreundlicher Konstruktion und kompakter Bauweise. Sie eignet sich für Anwendungen, die einen Wärmeübertrager erfordern oder für vorhandene Hausinstallationen, die sich bei der Umstellung auf Fernwärme nicht für einen direkten Anschluss eignen.
Fernwärme (FW)
Die Übergabestation ist vorgefertigt mit einem Differenzdruckregler, einem Passstück und Fühlertasche zum Einsetzen eines Wärmemengenzählers sowie Schmutzfängern und Kugelhähnen.
Heizung (HE)
Der Heizkreis besteht aus Plattenwärmeübertrager, Sicherheitsventil, Manometer, Kugelhähnen, Ablaufhahn, Entlüftungsventilen, Ausdehnungsgefäß und Umwälzpumpe. Die Temperatur der Heizung wird durch einen elektronischen Regler mit Außentemperaturfühler geregelt.
Trinkwarmwasser (TWW)
Der Trinkwarmwasserkreis besteht aus einem Speicherwassererwärmer mit Rohrwendel und einem selbsttätigen thermostatischen Regelventil. Der TWW-Speicher und die Rohrwendel sind emailliert, und der Speicher enthält eine Magnesium-Anode.
Optionen
Die Termix BVX FI RO T/E kann mit einem thermostatischen Zirkulations ventil geliefert werden. Die Option wird lose mitgeliefert.
Ausführung
Sämtliche Rohre bestehen aus rostfreiem Edelstahl. Die Anschlüsse werden mit Überwurfmuttern und Dichtungen hergestellt. Die Station Termix BVX FI RO T/E wird durch eine weiße Stahlabdeckung im modernen Design mit Tür verkleidet. Der 105-Liter-Speicher kann die ältere Version mit 150-Liter-Speicherausführung ersetzen, da die Einheit bessere Leistungsdaten hat und komplett isoliert ist. Dies spart ebenfalls Platz. Das Rückschlagventil und das Sicherheitsventil für das Trinkwasser (kalt) werden lose mitgeliefert.
EIGENSCHAFTEN UND VORTEILE:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Wohnungsstation
Geeignet für Fernwärme
Ja
Geeignet für Heizung
Ja
Geeignet für Kühlen
Nein
Mit Umwälzpumpe
Ja
Wärmetauscher vollversiegelt
Ja
Mit Isolierung
Ja
Höhe
1.910 mm
Breite
560 mm
Tiefe
570 mm
