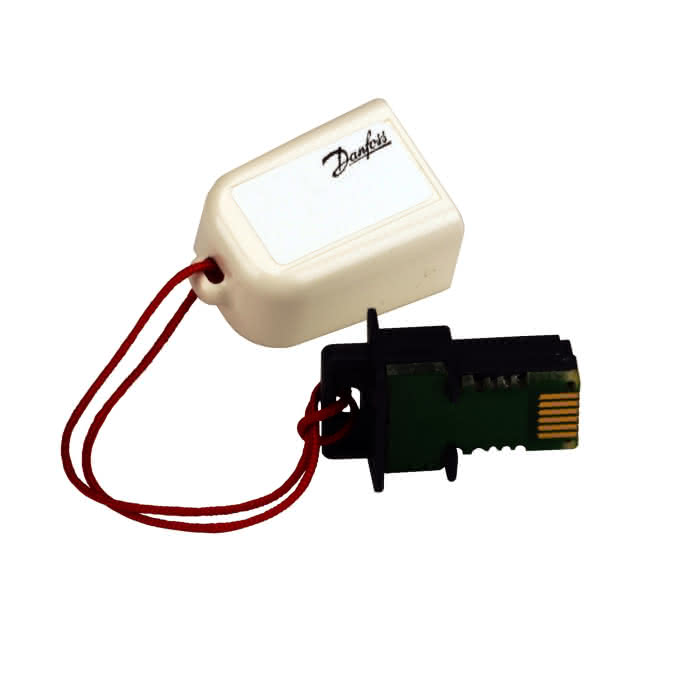

Danfoss ECL Applikationskey A230 für ECL Comfort 210, 210B, 310, 310B

Bei dem ECL Comfort 310 handelt es sich um einen witterungsgeführten elektronischen Temperaturregler aus der Reglerserie ECL Comfort für den Einsatz in Fernwärme-, Zentralheizungs- und Kühlsystemen. Durch die genaue Vorlauftemperaturregelung in Heiz- und Kühlsystemen können Energieeinsparungen erzielt werden. Maximal vier Kreise lassen sich mit dem ECL Comfort 310 regulieren.

Die Funktion zur Witterungsführung der ECL Comfort Regler misst die Außentemperatur und passt die Vorlauftemperatur des Heizsystems entsprechend an. Ein witterungsgeführtes Heizsystem bietet mehr Komfort und hilft, Energie zu sparen.

Mithilfe eines ECL-Applikationsschlüssels kann eine ausgewählte Anwendung in den Regler ECL Comfort 310 geladen werden.

Der webbasierte Leanheat® Monitor kommuniziert mit dem ECL Comfort 310 und bietet dadurch ein benutzerfreundliches und umfangreiches SCADA-Tool (Supervisory Control And Data Acquisition) für alle Benutzer, Servicemitarbeiter und dem Einsatz bei der Inbetriebnahme. Dies führt zu einer Steigerung des Service-Levels und/oder einer Senkung der Servicekosten. Mithilfe des Tools kann überall und jederzeit über Laptops oder Smartphones auf die Heizungs- und/oder Kühlungsanwendung zugegri en werden. Dadurch steigt das Service-Level, während die Reaktionszeit auf Alarme sinkt.

Die Software des ECL-Tools für den ECL Comfort 310 bietet verschiedene Möglichkeiten für eine alternative Fernsteuerung in Abhängigkeit des Leanheat® Monitors und der OPC-Serversoftware.

Der ECL Comfort 310 ist auf angenehme Temperaturen, optimalen Energieverbrauch, leichte Installation mittels ECL-Applikationsschlüssel (Plug-&-Play) benutzerfreundlichen Betrieb ausgelegt.

Durch Witterungsführung, Einstellung der Temperaturen gemäß dem Zeitprogramm, Optimierfunktion sowie die Begrenzung der Rücklauftemperatur, des Volumenstroms und/oder der Wärmeleistung kann mehr Energie eingespart werden, als im Vergleich zu ungeregelten Anlagen.

Der ECL Comfort 310 lässt sich problemlos mithilfe eines Einstellrades (Multifunktions-Drehknopfes) oder einer Fernbedienungseinheit einstellen. Mit dem Einstellrad kann der Benutzer in der gewählten Sprache durch die Texenüs auf der beleuchteten Anzeige navigieren.

Der Regler ECL Comfort 310 verfügt u. a. über elektronische Ausgänge zur Steuerung der Motorstellventile sowie über Relaisausgänge für die Umwälzpumpen bzw. zur Steuerung des Umschaltventils. Darüber hinaus besitzt er einen Alarmausgang.

6 Temperaturfühler vom Typ Pt 1000 können angeschlossen werden. Zusätzlich können beim Hochladen der Applikation 4 weiter Eingänge konguriert werden, entweder als Pt1000 Fühler, als analoger Eingang (0-10 V) oder als digitaler Eingang.

e nach Applikation kann eines der internen Erweiterungsmodule ECA 32 oder ECA 35 (zur Montage im Sockel des Reglers) zusätzliche Eingangs- und Ausgangssignale abgeben.

Das Gehäuse ist für die Montage an der Wand und auf einer DIN-Schiene vorgesehen. Eine Ausführung ohne Anzeige und Einstellrad, der Regler ECL Comfort 310B, ist ebenfalls erhältlich. Dieser Regler ist für die Montage im Inneren eines Schaltschranks vorgesehen und lässt sich mit der Fernbedienungseinheit ECA 30/31 einstellen, die im Schalttafelausschnitt platziert werden kann.

Der ECL Comfort 310 kann als eigenständiger Regler eingesetzt werden und mit bis zu zwei Fernbedienungseinheiten und einem ECA 32 oder ECA 35 Erweiterungsmodul mit zusätzlichen Eingängen/Ausgängen kommunizieren.

Der ECL Comfort 310 kann auch als Master-/SlaveRegler eingesetzt werden und über den Kommunikationsbus ECL 485 mit bis zu zwei Fernbedienungseinheiten, ECA 32/35 und anderen Reglern des Typs ECL Comfort 210/296/310 kommunizieren.

Der Regler verfügt über einen integrierten Ethernet-Anschluss. Darüber hinaus sind auch die ModBus-Kommunikation mit SCADA-Systemen (SCADA = Supervisory Control and Data Acquisition) sowie die M-Bus-Kommunikation mit Wärmemengenzählern möglich.

Fernbedienungseinheit:

Die Fernbedienungseinheiten ECA 30 und ECA 31 werden für die Regelung der Raumtemperatur und für die Ferneinstellung des Reglers ECL Comfort 310 verwendet. Das Display ist beleuchtet. Die Fernbedienungseinheiten werden mithilfe von zwei verdrillten Leitungen (Twisted Pair) an die Regler vom Typ ECL Comfort angeschlossen und dienen der Kommunikation und der Stromversorgung (Kommunikationsbus ECL 485).

Die ECA 30/31 verfügt über einen integrierten Raumtemperaturfühler. Es kann ein externer Raumtemperaturfühler angeschlossen werden, der den eingebauten Temperaturfühler ersetzt.

Darüber hinaus ist die ECA 31 mit einem eingebauten Feuchtigkeitsfühler (relative Feuchtigkeit) ausgestattet. Das Signal dieses Fühlers kommt in den relevanten Anwendungen zum Tragen. An den Kommunikationsbus ECL 485 können maximal 2 Fernbedienungseinheiten angeschlossen werden. Eine Fernbedienungseinheit kann höchstens 10 Regler vom Typ ECL Comfort überwachen (System aus Haupt- und Folgereglern).

Diverse ECL-Anwendungsschlüssel ermöglichen der Hardware des ECL Comfort 310 unterschiedliche Anlagentypen zu regeln. Mithilfe eines ECL-Anwendungsschlüssels kann die gewünschte Anwendung in den Regler ECL Comfort 310 geladen werden. Auf dem Regler ECL Comfort 310 wird die gewünschte Applikation über den ECL Applikationsschlüssel installiert, der Informationen über Applikationen (grundlegende Applikationsskizzen werden auf der Anzeige angezeigt), Sprachen, Werkeinstellungen und Firmware enthält.

Die ECL-Applikationsschlüssel der Serie A2xx können mit dem ECL Comfort 210, ECL Comfort 296 und dem ECL Comfort 310 verwendet werden. Die Meisten der A2xx-Applikationsschlüssel bieten erweiterte Funktionen, wenn sie mit einem ECL Comfort 310 verwendet werden, u. a. zusätzliche Temperatur-fühler und M-Bus-Kommunikation. Die ECL-Applikationsschlüssel der Serie 3xx können nur mit dem ECL Comfort 310 verwendet werden.

Die Anwendungsparameter werden in dem Regler gespeichert und werden von Stromausfällen nicht beeinträchtigt. Die relevanten ECL-Anwendungsschlüssel für den Regler ECL Comfort 210/296/310 nden Sie im Abschnitt „Bestellung“.
