SanitärArmaturenWannen
Dornbracht Deutschland GmbH&Co.KG Armaturenfabrik

DO Wannen-Einhandbatterie für Wandmontage META 33200660 Schwarz matt

99900165889 #1
99900165889 #199900165889 #299900165889 #399900165889 #4
product number
99900165889
manufacturer's product number
33200660-33
Order code
DO3320066033
assembly time (Bürgerle)
50 Min
customs tariff number
84818011

DO Wannen-Einhandbatterie für Wandmontage ohne Garnitur META Schwarz matt 33200660

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Instructions for use
Dornbracht
META Wannen-Einhandbatterie für Wandmontage ohne Garnitur - Schwarz matt
Ausladung 202 mm
runder Normalstrahl
automatische Umstellung Wanne/Brause
Brauseabgang 3/8"
Schubrosetten Durchmesser 60 mm
Anschluss 1/2"
Stichmaß 150 mm +/- 15 mm
Durchfluss max. 14 l/min bei 3 bar Fließdruck
Eigensicher gegen Rückfließen.
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattDornbracht_4029011764493_dodb33200660-33.pdf (4.4 MB)
InstallationshinweiseDornbracht_4029011764493_doma_01037300100.pdf (2.1 MB)
PflegeanleitungDornbracht_4029011764493_dopf_010409974_2.pdf (1.3 MB)
Fotorealistisches Farb-BildDornbracht_4029011764493_dob_w33200660-33.png (171 kB)
Fotorealistisches Farb-BildDornbracht_4029011764493_dob_d33200660-33.png (319 kB)
Fotorealistisches Schwarz-Weiß-BildDornbracht_4029011764493_dos_w33200660.png (70 kB)

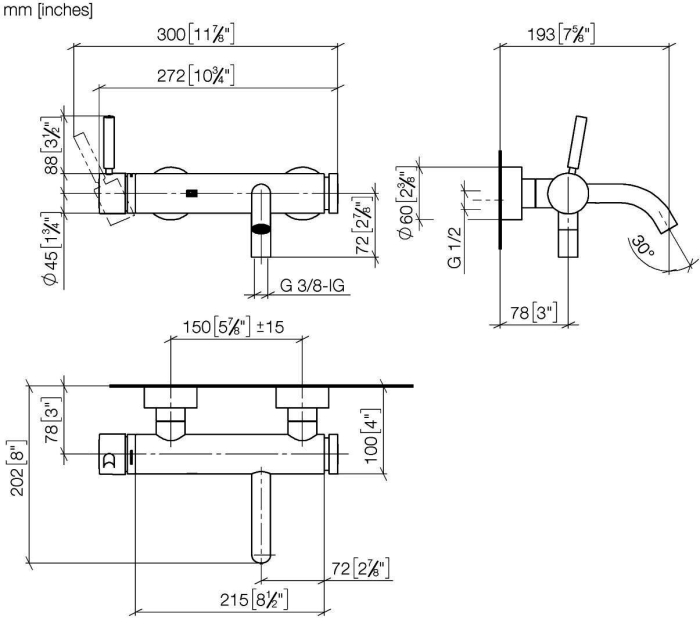

Vermaßte StrichzeichnungDornbracht_4029011764493_dov_w33200660.jpg (109 kB)
Vermaßte StrichzeichnungDornbracht_4029011764493_dov_d33200660.jpg (149 kB)
CAD 3D-DatenDornbracht_4029011764493_do3c_33200660.dxf (2.2 MB)
CAD 3D-DatenDornbracht_4029011764493_do3c_33200660.step (171 kB)
CAD 3D-DatenDornbracht_4029011764493_do3c_33200660.dwg (1 MB)
Deeplink Herstellerseite
Deeplink Herstellerseite
MontageanleitungDOMA01037300100.pdf (2.28 MB)
MontageanleitungDOMA01037300100.pdf (2.28 MB)

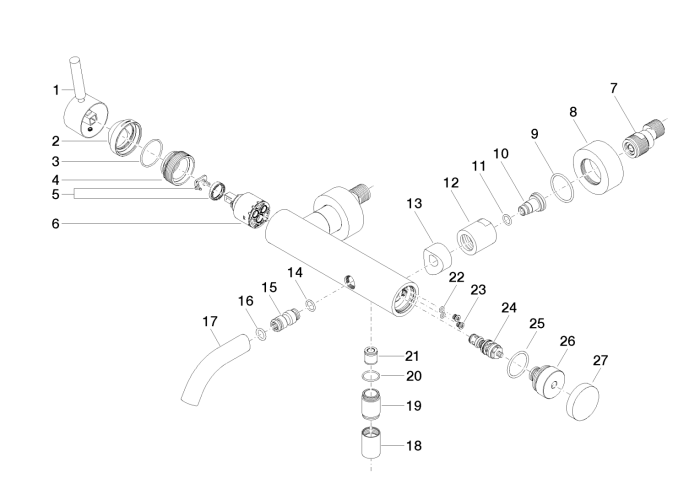

spare parts
