SanitärArmaturenWaschtische
Dornbracht Deutschland GmbH&Co.KG Armaturenfabrik

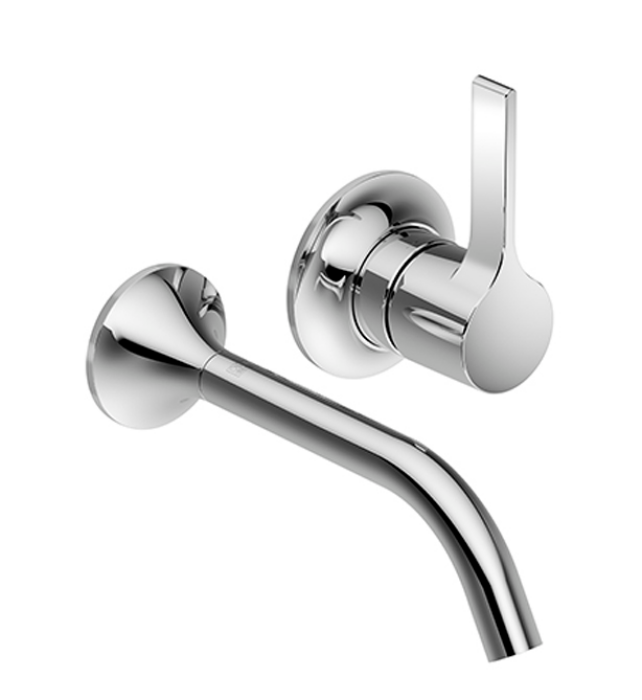

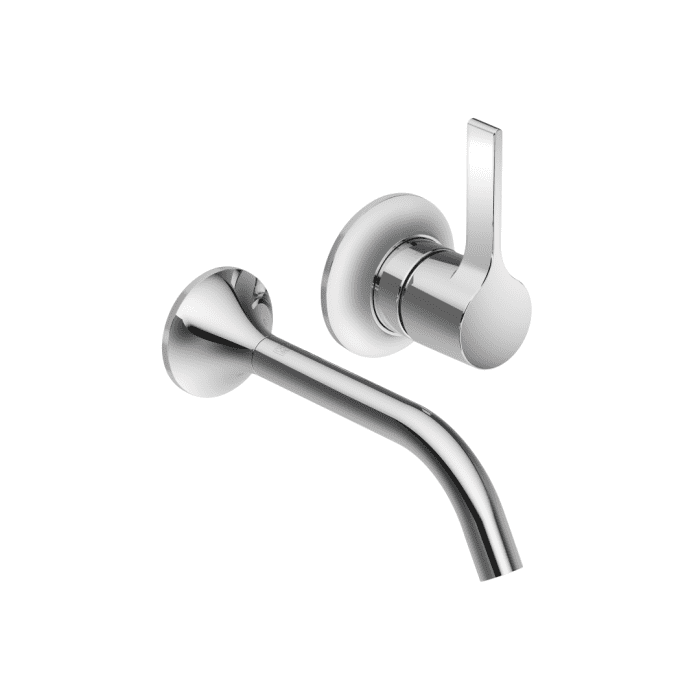

DO Waschtisch-Wand-Einhandbatterie ohne Ablaufgarnitur VAIA 36860809 Chrom

99900186906 #1
99900186906 #199900186906 #299900186906 #399900186906 #4
product number
99900186906
manufacturer's product number
36860809-00
Order code
DO3686080900
customs tariff number
84818011

DO Waschtisch-Wand-Einhandbatterie ohne Ablaufgarnitur VAIA Chrom 36860809

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Instructions for use
Dornbracht
VAIA Waschtisch-Wand-Einhandbatterie ohne Ablaufgarnitur - Chrom

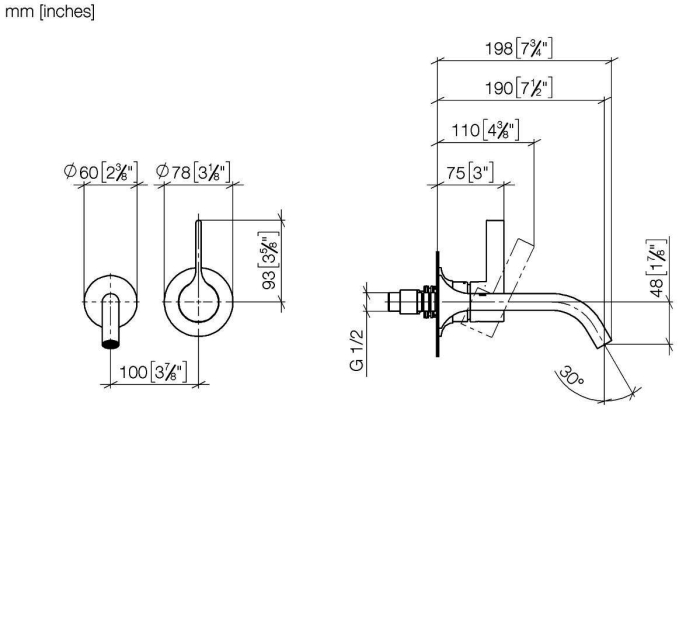

Ausladung 190 mm
starrer Auslauf
runder luftangereicherter Strahl
Bohrungsdurchmesser Auslauf 37 mm
Bohrungsdurchmesser Einhandbatterie 57 mm
Rosette für Einhandbatterie D. 78 mm
Rosette für Auslauf D. 60 mm
Durchfluss max. 5,7 l/min
bleifrei
Dieses Produkt leistet einen Beitrag zur Erfüllung der Vorgaben von nachhaltigen Gebäudezertifizierungen, z.B. LEED, BREEAM, DGNB
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattDornbracht_4029011851827_dodb36860809-00.pdf (4.1 MB)
InstallationshinweiseDornbracht_4029011851827_doma_01032900101.pdf (2.5 MB)
PflegeanleitungDornbracht_4029011851827_dopf_010409974_2.pdf (1.3 MB)
Fotorealistisches Farb-BildDornbracht_4029011851827_dob_w36860809-00.png (232 kB)
Fotorealistisches Farb-BildDornbracht_4029011851827_dob_d36860809-00.png (415 kB)
Fotorealistisches Schwarz-Weiß-BildDornbracht_4029011851827_dos_w36860809.png (115 kB)
Vermaßte StrichzeichnungDornbracht_4029011851827_dov_w36860809.jpg (85 kB)
Vermaßte StrichzeichnungDornbracht_4029011851827_dov_d36860809.jpg (120 kB)
CAD 3D-DatenDornbracht_4029011851827_do3c_36860809.dxf (12.8 MB)
CAD 3D-DatenDornbracht_4029011851827_do3c_36860809.step (352 kB)
CAD 3D-DatenDornbracht_4029011851827_do3c_36860809.dwg (3 MB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Montageanleitungdoma01032900101.pdf (2.23 MB)
Montageanleitungdoma01032900101.pdf (2.23 MB)

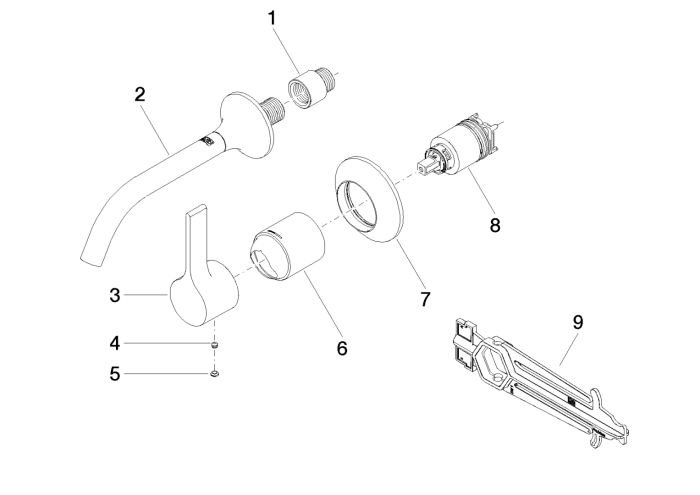

spare parts
