Dornbracht Deutschland GmbH&Co.KG Armaturenfabrik

DO xTOOL UP-Thermostatmodul mit 1 Ventil SERIENNEUTRAL 35511970

99900182266 #1
99900182266 #199900182266 #299900182266 #3
product number
99900182266
manufacturer's product number
3551197090
Order code
DO3551197090
assembly time (Bürgerle)
1 Std 5 Min
customs tariff number
84819000

DO UP-Thermostatmodul mit 1 Ventil SERIENNEUTRAL 35511970

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Instructions for use
Dornbracht
xTOOL UP-Thermostatmodul mit 1 Ventil -
DR-Messing, bleifrei
2x Rückflussverhinderer
2x Anschluss IG 3/4"
1x Abgang IG 3/4" für zusätzliche Ventile
1x Abgang IG 3/4", wahlweise links/rechts
2x Rohbau-Schutzhauben
2x Wasserschutz-Manschette
Schalldämmung
Stichmaß 120 mm
xGRID tauglich (bei Verwendung der Montageschiene + 12 mm Einbautiefe)
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattDornbracht_4029011847967_dodb3551197090.pdf (1.4 MB)
InstallationshinweiseDornbracht_4029011847967_doma_01033297011.pdf (3.9 MB)

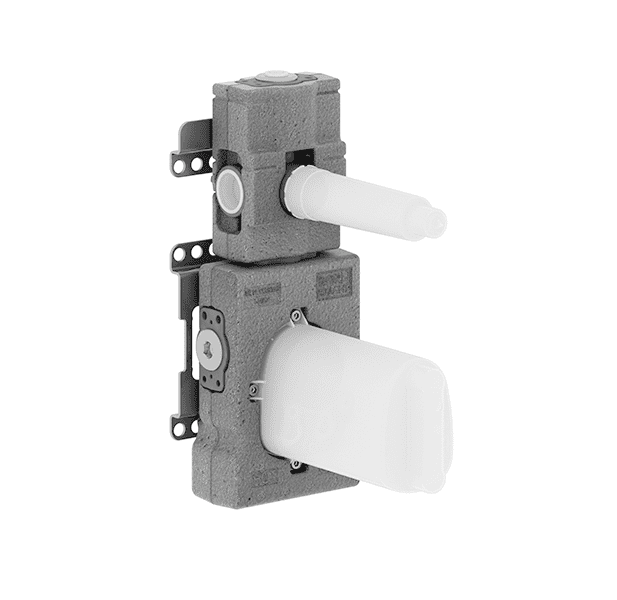

Fotorealistisches Schwarz-Weiß-BildDornbracht_4029011847967_dos_w35511970.png (117 kB)

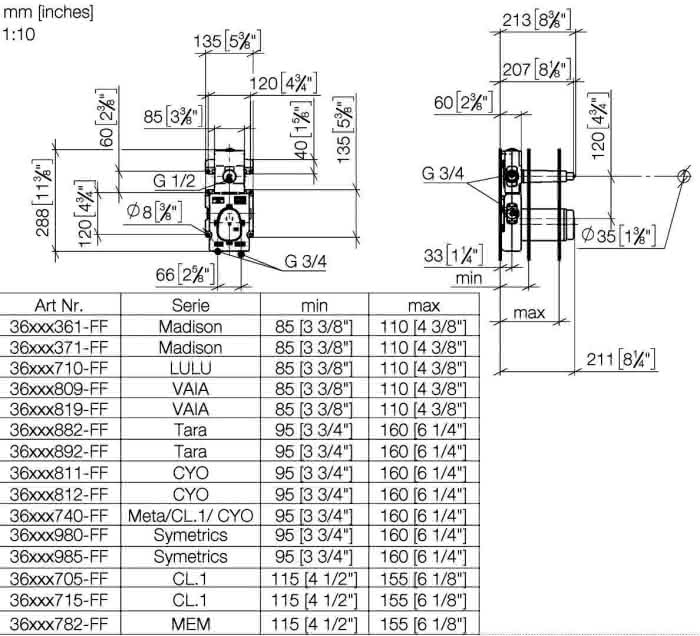

Vermaßte StrichzeichnungDornbracht_4029011847967_dov_w35511970.jpg (232 kB)
Vermaßte StrichzeichnungDornbracht_4029011847967_dov_d35511970.jpg (322 kB)
Deeplink Herstellerseite
Deeplink Herstellerseite
Montageanleitungdoma01033297001.pdf (4.53 MB)
Montageanleitungdoma01033297001.pdf (4.53 MB)

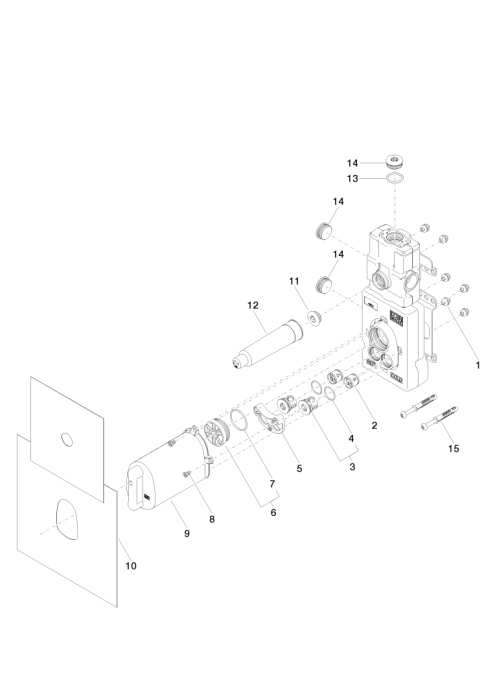

spare parts
