DO Bidet-ELB mit Ablaufgarnitur TARA 24510892 Platin gebürstet

11106546441 #1
11106546441 #111106546441 #211106546441 #311106546441 #4
product number
11106546441
manufacturer's product number
24510892-06
Order code
DO24510892PM
assembly time (Bürgerle)
45 Min
customs tariff number
84818011

DO Bidet-Einlochbatterie mit Ablaufgarnitur TARA Platin gebürstet 24510892

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Description
General
Instructions for use
Dornbracht
TARA Bidet-Einlochbatterie mit Ablaufgarnitur - Platin gebürstet
Ausladung 124 mm
Kugelgelenk 15Grad schwenkbar (in jede Richtung)
runder luftangereicherter Strahl
Armaturenhöhe 180 mm
Höhe bis Luftsprudler 123 mm
Bohrungsdurchmesser 35 mm
Rosette Durchmesser 59 mm
2x Druckschlauch M 10 x 1 eingeschraubt, dichtheitsgeprüft
Durchfluss max. 7 l/min
downloads and BauDocs

all

Offer
Project preparation
Project handover
DatenblattDornbracht_4029011519048_dodb24510892-06.pdf (5.1 MB)
InstallationshinweiseDornbracht_4029011519048_doma_01030189200.pdf (1.1 MB)
PflegeanleitungDornbracht_4029011519048_dopf_010409974_2.pdf (1.3 MB)

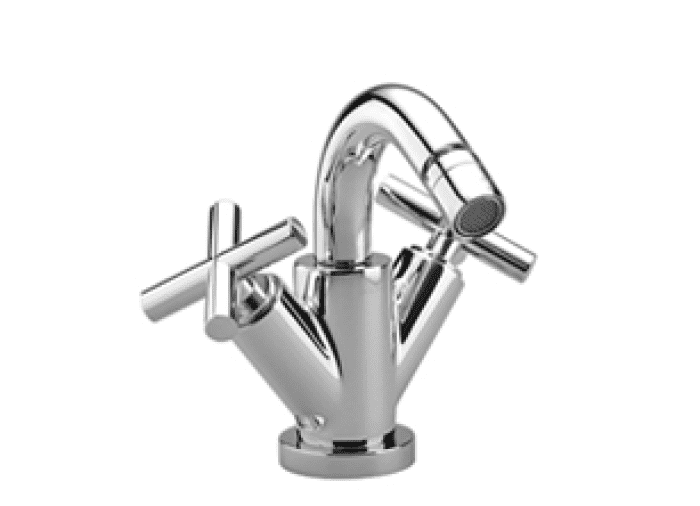

Fotorealistisches Farb-BildDornbracht_4029011519048_dob_w24510892-06.png (109 kB)
Fotorealistisches Farb-BildDornbracht_4029011519048_dob_d24510892-06.png (189 kB)
Fotorealistisches Schwarz-Weiß-BildDornbracht_4029011519048_dos_w24510892.png (30 kB)

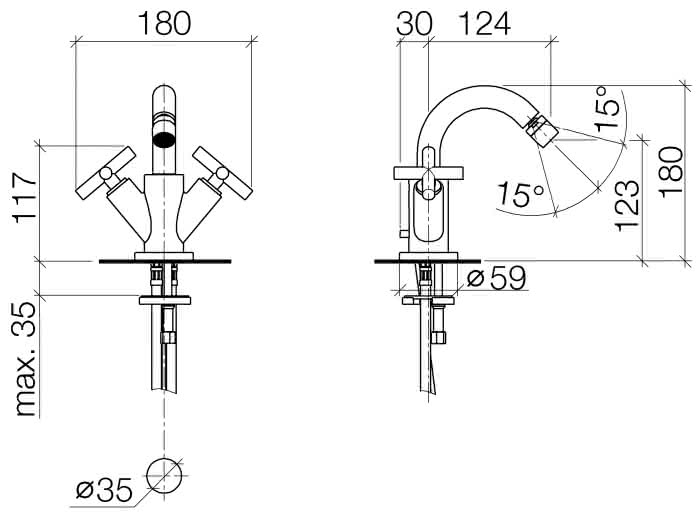

Vermaßte StrichzeichnungDornbracht_4029011519048_dov_w24510892.jpg (103 kB)
Vermaßte StrichzeichnungDornbracht_4029011519048_dov_d24510892.jpg (145 kB)
CAD 3D-DatenDornbracht_4029011519048_do3c_24510892.dwg (487 kB)
CAD 3D-DatenDornbracht_4029011519048_do3c_24510892.step (495 kB)
CAD 3D-DatenDornbracht_4029011519048_do3c_24510892.dxf (5.9 MB)
Deeplink Herstellerseite
Deeplink Herstellerseite
MontageanleitungDOMA01030189200.pdf (3.39 MB)
MontageanleitungDOMA01030189200.pdf (3.39 MB)

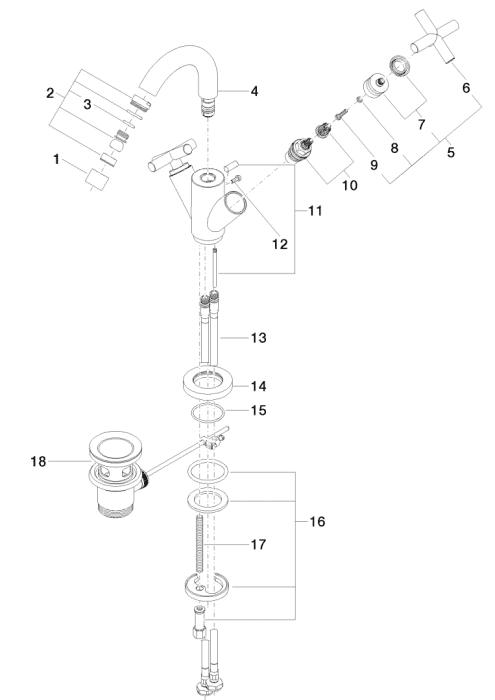

spare parts
