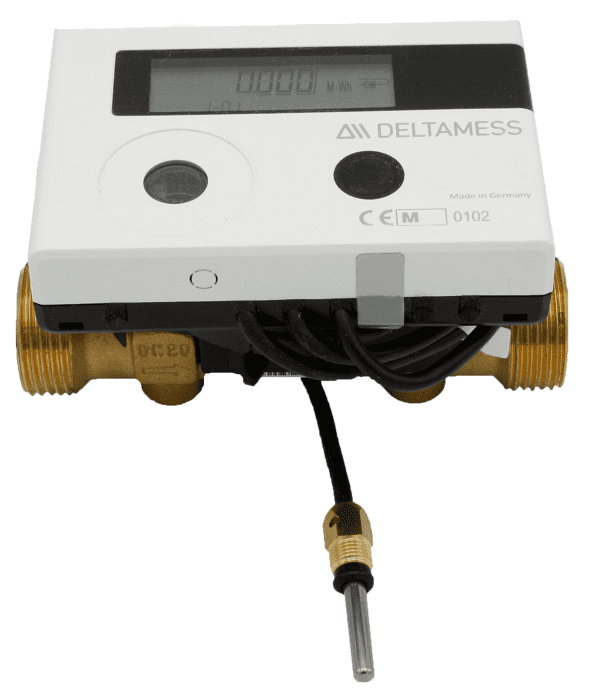

DM Ultraschall-Kompakt-Wärmezähler Eco qp 3,5 DN 20 G1 x 130mm TF 5,2mm f DM

Der DELTAMESS Ultraschall-Kompakt-Wärmezähler Eco ist in seiner Standardausführung mit integriertem Rechenwerk (abnehmbar) und Temperaturfühler ausgestattet und eignet sich für die Direktmessung. Das Gehäuse aus Messing hat ein 1 Zoll Außengewinde und eine Baulänge von 130 mm und kann horizontal und vertikal eingebaut werden. Der Durchflußsensor hat einen Nenndurchfluss qp 3,5 m3/h, eine Nennweite von DN 20, kleinster Durchfluß Qi sind 35,0 Liter pro Stunde, der größte Durchfluß Qs 7,0 m3/h. Mediumstemperatur liegt bei 15°C bis 90°C. Das Rechenwerk aus Kunststoff verfügt über eine Flüssigkristallanzeige ohne Hintergrundbeleuchtung mit 8 Stellen und Sonderzeichen. Die darstellbaren Werte sind in 3 Anzeigenschleifen zusammengefasst und können über die Taste abgerufen werden. Als Standardanzeige ist die kumulierte Wärmemenge seit Inbetriebnahme eingestellt. Es weist die Schutzklasse IP65 auf und die Spannungsversorgung erfolgt über eine 3,0 V Lithiumbatterie mit 6 (+1) Jahren Betriebsdauer. Der Temperaturfühler ist ein Pt1000 Fühler mit einem Durchmesser von 5,2 mm und einer Kabellänge von 1,5 Metern. Ultraschall-Wärmezähler haben den Vorteil, dass sich keinerlei bewegliche Teilchen im Volumenmessteil befinden. Dadurch sind sie weitestgehend unempfindlich gegen Ablagerungen aus dem Heizwasser und können somit fast verschleißfrei und geräuschlos arbeiten. Die Geschwindigkeit des Messmediums wird mit dem Laufzeitdifferenzverfahren bestimmt. Dazu wird ein Ultraschallsignal einmal in Flußrichtung und einmal entgegen dieser eingekoppelt. In Richtung des Volumenstroms wird das Signal beschleunigt, entgegen der Flußrichtung wird es verzögert. Aus der gemessenen Laufzeitdifferenz kann die Fließgeschwindigkeit und daraus wiederum auf das Volumen geschlossen werden. Im Lieferumfang sind zudem Dichtungsmaterial sowie eine Einbau- und Bedienungsanleitung enthalten.
