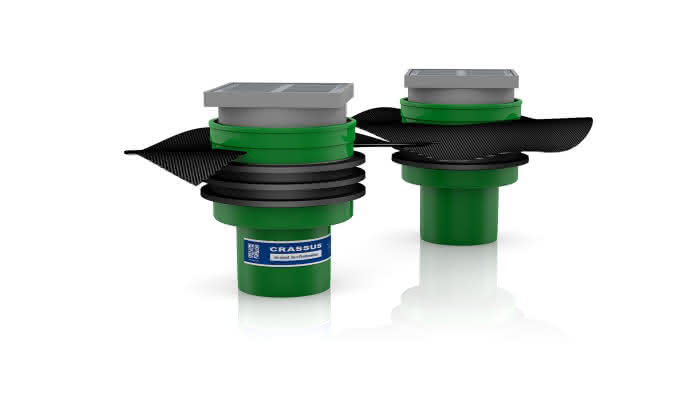

CR Bodenablauf KG2000 mit Folienfl. bis 2,5 bar, KG/HT DN 50 und DN 110
product number
99901199071
manufacturer's product number
CRA22801KG2
Order code
CRACRA22801KG2
customs tariff number
39259080
Bodenablauf KG2000 mit Folienfl. (Innen)
Description
Bodenablauf KG2000 mit Folienfl. (Innen) / bis 2,5 bar, KG/HT DN 50 und DN 110
Zum Einbau im Innenbereich für Flächen ohne Fahrverkehr; für den Ablauf von Grauwasser; Ablaufleistung: 1,79 l/s; mit druckwasserdichter, umlaufender Crassus 3-Stegdichtung; Folienflansch öl- und bitumenbeständig (d = ca. 50 cm); Kunststoffrost Klasse K3 (belastbar bis max. 300 kg) 15x15 cm; Geruchsverschluss, Schlammfangsieb und Bauzeitschutzdeckel; Bauhöhe: Ablauf ca. 110 mm, Aufsatzrahmen von 30-70 mm stufenlos verstell- und verdrehbar; Anschluss: KG/HT Rohre wahlweise DN 50 oder DN 110 senkrecht; nach DIN 1253; nach DIN 18533 W1-E und W2.1-E
Zur Einbindung in die Abdichtung
Bodenablauf mit 1 Anschluss
Material Bodenabfluss
Kunststoff
Werkstoffgüte Bodenablauf
Polypropylen (PP)
Befestigungsmethode
sonstige
Mit Gitter
Ja
Material Gitter
Kunststoff
Werkstoffgüte des Gitters
Polyvinylchlorid (PVC)
Oberflächenschutz Gitter
unbehandelt
Form des Gitters
rechteckig
Belastung Gitter
3 kN
Gitter arretierbar
Ja
Breite Gitter
150 mm
Länge Gitter
150 mm
Anschluss
Schiebeende
Nenndurchmesser
DN 110
Richtung Auslass
vertikal
Ablaufleistung
1,79 l/s
Mit Siphon
Ja
Herausnehmbarer Geruchsverschluss
Ja
Schließbar
Nein
Sperrwasserhöhe
50 mm
Typ des Geruchsverschlusses
Flüssigkeit
Mit Sandfänger/Sandfalle
Ja
Sandbeschichtet
Nein
Belastungsklasse nach EN 1253
K-3
Gesamthöhe
200 mm
Gesamtbreite
150 mm
Einstellbares Aufsatzstück
Ja
Höhenverstellbar
Ja
Mit Klemmring für Vinylboden
Nein
Verbreiterter Dichtungsflansch
Nein
Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden
Ja
Geeignet für Betonboden
Ja
Geeignet für beschichteten Boden
Ja
Geeignet für Vinylboden
Nein
Typenzulassung nach BBR/EKS
Nein
