BENDER Oberteil KFR stgd. Typ 1213 DN 20 für absperrbare Rückflußverhinderer KFR
product number
99902161317
manufacturer's product number
1213200
Order code
BD1213200
customs tariff number
84818079

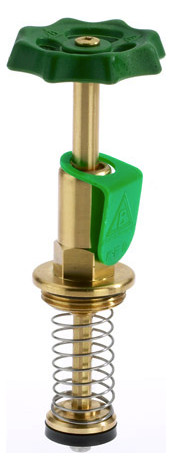

Oberteil (KFR) mit steigender Spindel für absperrbare Rückflußverhinderer DN 20 3/4
Description
Oberteil aus Messing, mit federbelastetem Kegel, mit Rückschlag- und Absperrfunktion (KFR), Mat.-Nr. CC 754 S nach EN 1982, alle verwendeten Werkstoffe gemäß UBA Liste, wartungsfreies Oberteil mit steigender Spindel, Handrad aus GFK 6.6 (glasfaserverstärkt, bruchsicher), DIN-DVGW geprüft, gemäß Schallschutzanforderungen geprüft, Druckprüfung PN 16, Dichtscheibe EPDM für Heißwasser bis 90° CDauertemperatur, von DN15-DN50
Die KFR-Oberteile erfüllen die Absperrfunktion bei DIN-DVGW zertifizierten KFR-Ventilen in
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
KFR-Oberteile durch eine vorgespannte Feder geschlossen. Sobald die Wasserleitung mit Druck
beaufschlagt wird, hebt der innenliegende Ventilkegel vom Dichtsitz ab und der Durchfluss ist
gewährleistet. Durch das Drehen am Handrad im Uhrzeigersinn wird eine Spindelhülse auf den
Ventilkegel gedrückt, welche den Durchfluss verhindert. Dadurch ist die Kombination eines Freistrom-
und Rückschlagventils gewährleistet. Erkennbar wird die Stellung des KFR-Oberteils durch die
steigende Spindel. Ist das KFR-Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht,
ist die Spindel zum großen Teil sichtbar. Sobald das KFR-Oberteil (im Uhrzeigersinn) geschlossen
wird, wird der sichtbare Teil der Spindel geringer.
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
KFR-Oberteile durch eine vorgespannte Feder geschlossen. Sobald die Wasserleitung mit Druck
beaufschlagt wird, hebt der innenliegende Ventilkegel vom Dichtsitz ab und der Durchfluss ist
gewährleistet. Durch das Drehen am Handrad im Uhrzeigersinn wird eine Spindelhülse auf den
Ventilkegel gedrückt, welche den Durchfluss verhindert. Dadurch ist die Kombination eines Freistrom-
und Rückschlagventils gewährleistet. Erkennbar wird die Stellung des KFR-Oberteils durch die
steigende Spindel. Ist das KFR-Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht,
ist die Spindel zum großen Teil sichtbar. Sobald das KFR-Oberteil (im Uhrzeigersinn) geschlossen
wird, wird der sichtbare Teil der Spindel geringer.
Kein Verwendungshinweis vorhanden.
Zubehör/Ersatzteile für Absperrventil
Art des Zubehörs/Ersatzteils
Absperrventil, Oberteil
Zubehör
Ja
Ersatzteil
Ja
Werkstoff
Messing

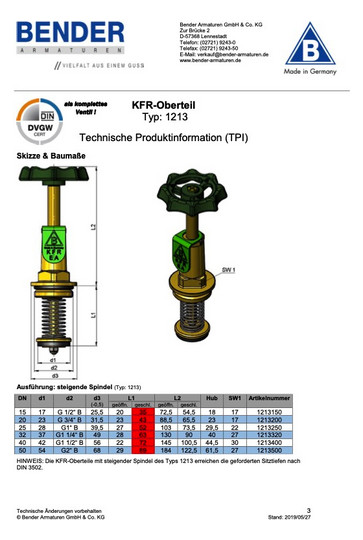

downloads and BauDocs
