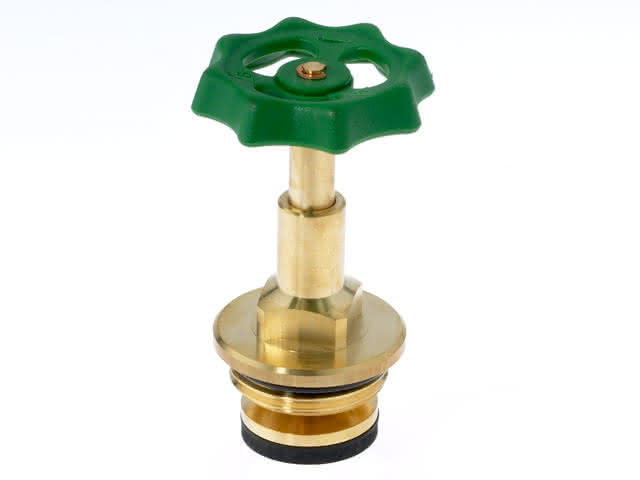

BENDER Oberteil DIN 3519 Typ 1210 DN 20 kurz, für Geradsitz-u.Schrägsitzventile

Funktionsbeschreibung
Die Oberteile erfüllen die Absperrfunktion bei DIN-DVGW zertifizierten Freistromventilen in
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
Oberteile vollständig geöffnet. Durch das Drehen am Handrad im Uhrzeigersinn, wird der Dichtkegel in
axialer Richtung nach unten bewegt und auf den Dichtsitz im Gehäuse gedrückt. Die
Wasserversorgung ist dadurch unterbrochen. Das Drehen am Handrad entgegen dem Uhrzeigersinn,
bewegt den Dichtkegel in axialer Richtung nach oben und gewährleistet den vollen Durchfluss sobald
der Anschlag erreicht ist. Erkennbar wird die Stellung des Oberteils durch die steigende Spindel.
Ist das Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht, ist die Spindel zum
großen Teil sichtbar. Sobald das Oberteil (im Uhrzeigersinn) geschlossen wird, wird der sichtbare Teil
der Spindel geringer.

Kein Verwendungshinweis vorhanden.
