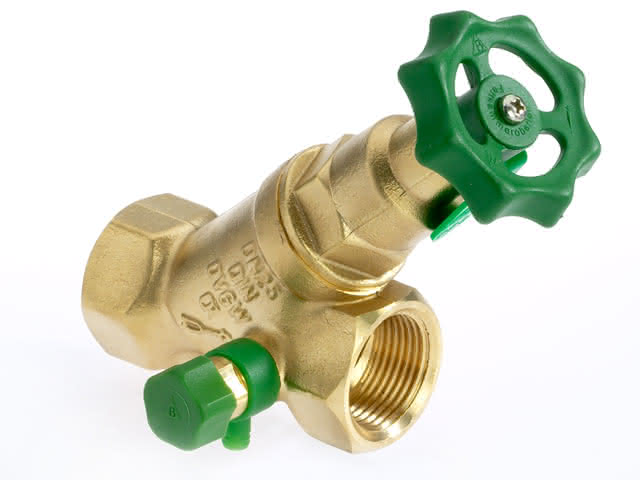

BENDER KFR-Ventil Typ 1603 DN 80 m.Entl., nichtsteigend
product number
99902160658
manufacturer's product number
1603800
Order code
BD1603800
assembly time (Bürgerle)
51 Min
customs tariff number
84818079
KFR-Ventil mit Entleerung mit Oberteil nichtsteigend DN 80 3
Description
BENDER CR-Messing KFR-Ventil nach DIN EN 13959, Werkstoff nach DIN 50930 Teil 6 bzw. UBA Liste 03/2018, mit Innengewinde,
nichtsteigendes sowie totraumfreies Messing Fettkammeroberteil, mit Entleerung, DIN-DVGW zertifiziert,
Schallschutzzulassung Klasse 1, Nenndruck PN 16, EPDM Dichtungen mit KTW / W270 Zulassungen, max. Betriebstemperatur 90° C
nichtsteigendes sowie totraumfreies Messing Fettkammeroberteil, mit Entleerung, DIN-DVGW zertifiziert,
Schallschutzzulassung Klasse 1, Nenndruck PN 16, EPDM Dichtungen mit KTW / W270 Zulassungen, max. Betriebstemperatur 90° C
Die KFR- (Kombination Freistrom Rückflussverhinderer) Ventile erlauben das Fließen von
Trinkwasser in ausschließlich die auf dem Gehäusekörper angegebene Durchflussrichtung und
ermöglichen gleichzeitig das Absperren von Trinkwasserinstallationen bei Reparaturen oder
Wartungsarbeiten. In Ruhestellung sind die Ventile durch eine vorgespannte Feder geschlossen.
Damit wird im Falle einer Rücksaugung, dass Rückfließen verhindert und das Trinkwasser geschützt.
Sobald das Ventil eingangsseitig mit Druck beaufschlagt wird, drückt die Feder gegen die
Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab. Um die Wasserversorgung zu unterbrechen
muss das Handrad im Uhrzeigersinn gedreht werden. Der volle Durchfluss ist wieder gewährleistet
sobald das Handrad entgegen dem Uhrzeigersinn bis zum Anschlag gedreht wurde.
Bender Armaturen KFR-Ventile entsprechen gemäß DIN EN 13959 den kontrollierbaren
Rückflussverhinderern der Familie E, Typ A. Dadurch ist die Absicherung des Trinkwassers bis
einschließlich Flüssigkeitskategorie 2* gewährleistet (Schutzmatrix laut DIN EN 1717).
Trinkwasser in ausschließlich die auf dem Gehäusekörper angegebene Durchflussrichtung und
ermöglichen gleichzeitig das Absperren von Trinkwasserinstallationen bei Reparaturen oder
Wartungsarbeiten. In Ruhestellung sind die Ventile durch eine vorgespannte Feder geschlossen.
Damit wird im Falle einer Rücksaugung, dass Rückfließen verhindert und das Trinkwasser geschützt.
Sobald das Ventil eingangsseitig mit Druck beaufschlagt wird, drückt die Feder gegen die
Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab. Um die Wasserversorgung zu unterbrechen
muss das Handrad im Uhrzeigersinn gedreht werden. Der volle Durchfluss ist wieder gewährleistet
sobald das Handrad entgegen dem Uhrzeigersinn bis zum Anschlag gedreht wurde.
Bender Armaturen KFR-Ventile entsprechen gemäß DIN EN 13959 den kontrollierbaren
Rückflussverhinderern der Familie E, Typ A. Dadurch ist die Absicherung des Trinkwassers bis
einschließlich Flüssigkeitskategorie 2* gewährleistet (Schutzmatrix laut DIN EN 1717).
Kein Verwendungshinweis vorhanden.
Absperrhahn (Trinkwasser)
Werkstoff des Gehäuses
Messing
Nenndurchmesser
sonstige
Spindel und/oder Handrad ansteigend
Nein
