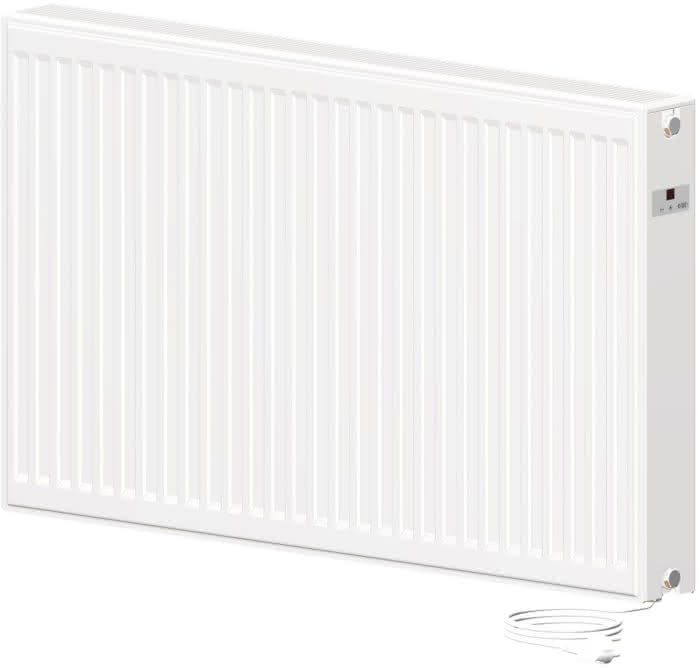

ATEC eVENT Ventil Tieftemp-Heizk. 8-Loch mit Mittelanschl. 600x1000 RAL 9016
product number
99902161972
manufacturer's product number
88220610
Order code
ATECVHK60100
assembly time (Bürgerle)
1 Std
customs tariff number
73221900
AT eVENT Ventil Tieftemp.-Hk. 8-Loch Mittelanschl. 600x1000 RAL 9016
Description
Bei Artikel-Nr. --- handelt es sich um einen Artikel aus der Produktserie HEIZKÖRPER - SYSTEME. ATEC Tieftemperatur-Heizkörper für Wärmepumpen und Brennwertfeuerstätten. Für die Sanierung oder Neubau.
Die ATEC Tieftemperatur-Heizkörper sind für den wirtschaflichen Betrieb von Wärmepumpen und Brennwertfeuerstätten als Tausch oder im Neubau einsetzbar. Die Verwendbarkeit der Heizkörper ist durch die Kennzeichnung nach DIN EN 442 mit EG-Konformitätserklärung nachgewiesen. Bei den niedrigen Vorlauftemperaturen wird die Konvektion durch modulierende Ventilatoren unterstützt. Ein Ventilator benötigt lediglich 1 W Leistung.
Bei der Montage sind die Angaben und Montagevorschriften des Herstellers ATEC, das örtliche Baurecht, die technischen Regelwerke und DIN-/EN-Normen zu berücksichtigen.
Flachheizkörper
Werkstoff
Stahl
Typ
22
Oberflächenstruktur Frontpaneel
profiliert
Mit wasserführender Front
Ja
Höhe
600 mm
Länge
1.000 mm
Tiefe
104 mm
Max. Arbeitsdruck
10 bar
Standardfarbe
Ja
Farbe
weiß
RAL-Nummer
9.016
Mit Seitenabdeckung
Ja
Mit oberer Abdeckung
Ja

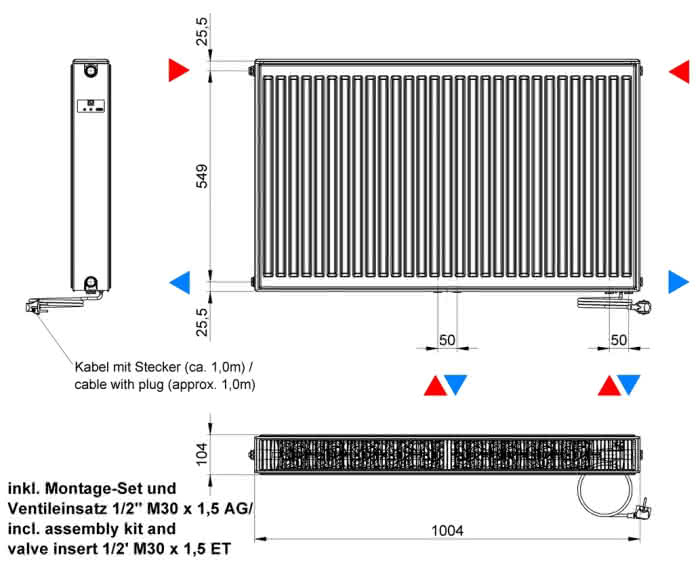

Anzahl der Standardanschlüsse
8
Anschluss 1, untere Seite links
Doppelanschluss, Auslass-Einlass
Anschluss 2, linke Seite unten
ausströmend
Anschluss 3, linke Seite oben
einströmend
Anschluss 4, oben links
einströmend
Anschluss 5, oben rechts
einströmend
Anschluss 6, rechte Seite oben
einströmend
Anschluss 7, rechte Seite unten
ausströmend
Anschluss 8, unten rechts
Doppelanschluss, Einlass-Auslass
Anschluss MO, Mitte unten
Doppelanschluss, Einlass-Auslass
Gewindemaß in Zoll
1/2 Zoll
Gewindeanschluss
Innengewinde
Mit Entlüftungsanschluss
Ja
Mit Entlüfter
Ja
Mit Ablassmöglichkeit (Anschluss)
Ja
Mit Entleerungsventil
Ja
Mit integrierter Ventilgarnitur
Ja
