ACO Abdeckung Klasse A für Lipumax-P

product number

99900955497

manufacturer's product number

3300.14.02

Order code

PV33001402

customs tariff number

84219990

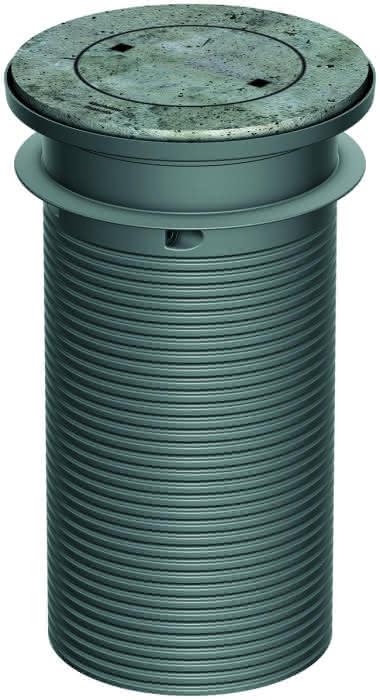

ACO Abdeckung Klasse A für Lipumax-P inkl. Aufsatzstück lang

I expect this product to be shown by searching for the follwing term:

output

1 Stück

Description

General

Marketing text

Instructions for use

ACO Aufsatzsystem Belastungsklasse A 15 gemäß DIN EN 124
bestehend aus:

- Rahmen aus Beton
- Abdeckung aus BeGu, lichte Weite DM 600 mm
- Abdeckung geruchsdicht verschlossen
- Aufsatzstück aus PE-HD

Zulauftiefe T = 760 - 1980 mm
(bei LipuMax P NS2/200)
Zulauftiefe T = 760 - 1765 mm
(bei LipuMax P NS2/400)
(bei LipuMax P NS4/400)
Zulauftiefe T = 760 - 1830 mm
(bei LipuMax P NS4/800)
Zulaufteife T = 785 - 1855 mm
(bei LipuMax P NS 5,5/550)
(bei FapuMax P NS2)
Zulauftiefe T = 785 - 1375
(bei LipuMax P NS 5,5/1100)
Zulauftiefe T = 785 - 1640 mm
(bei LipuMax P NS 7/700)
Zulauftiefe T = 785 - 1425 mm
(bei LipuMax P NS 8,5/850)
Zulauftiefe T = 785 - 1155 mm
(bei LipuMax P NS 10/1000)
(bei FapuMax P NS 3)

Für die werkseitige Auftriebssicherheit darf das
Grundwasserniveau ein Maß von 500 mm unter GOK nicht
unterschreiten (LipuMax/FapuMax).

Zulauftiefe T für LipuLift-PF:

NS4: 895 - 1875mm
NS 7/10: 920 - 1900mm

Hinweis bei Grundwasser: Behälter auftriebssicher bis zu
einer Höhe von 1.650 mm (gemessen vom Boden des Behälters)
mit bauseitiger Betonplatte. Siehe Montageanleitung.

Gesamtgewicht: 195 kg
schwerstes Einzelteil: 140 kg
