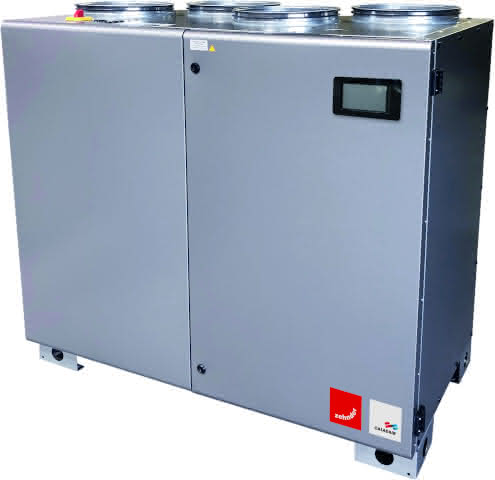

ZE Lüftungsgerät SILVERTOP 23 elektrisches VHR, Volumenstrom 2-stufig

ZE Lüftungsgerät SILVERTOP 23 elektr.
VHR, Volumenstr. 2-stufig


Die Kompaktgeräte der Serie Zehnder
Silvertop sind mit hocheff.
Gegenstrom-Wärmetauscher aus Aluminium
ausgestattet. Die Geräteserie Silvertop
ist konform der Richtlinie VDI 6022. Die
EUROVENT und nach Sentinel Haus Institut
Kriterien (Schadstoff- und
Emissionsgeprüft nach DIN EN
16516)-zertifiz. Lüftungsgeräte sind
aufgrund der oben angeordneten
Kanalstutzen platzsparend installierbar
und bieten eine Vielzahl an
Geräteoptionen. Die integrierte Regelung
wird je nach bestellter Gerätevariante
im Werk parametriert. Schnittstellen in
die Gebäudeleittechnik (MODBUS, BACNET,
WEB) sind als Standard enthalten. Ab
Werk ist an jedem Lüftungsgerät ein
Touch-Bediengerät montiert. Alle für die
gewählte Betriebsart erforderl. Sensoren
sind bereits im Gerät integriert. Die
zweiflügelige Revisionsöffnung nach
vorne bietet optimale Wartungsmöglichk..
Die Zuluft befindet sich immer auf der
rechten Seite. Die direkt angetriebenen
Freilaufventilatoren haben
leistungsstarke EC Motoren. In der
Außenluft sind ab Werk ePM1 55% (F7)
Filter integriert, eine
Doppelfilterstufe ist grds. möglich. In
der Abluft sind ab Werk ePM10 50% (M5)
Filter integriert. Die Lüftungsgeräte
sind aus Aluminiumprofilen mit
thermischer Trennung konstruiert. Die
doppelschaligen Paneele in RAL 7035 sind
bei den Gerätegrößen 15, 23, 35 und 52
mit 50mm Mineralwolle gedämmt (T2 und L2
nach EN 1886). Die Gerätegrößen 06 und
08 sind mit 25mm Mineralwolle gedämmt
(T3 und L2 nach EN 1886). Mit dem
modulierenden Bypass kann der
Wärmetauscher für den Frostschutz oder
für die freie Kühlung umgangen werden.
Bei den Zehnder Silvertop Kompaktgeräten
kann aus drei untersch.
Registervarianten ausgewählt werden:
SMART:Mit integr. elektr. Vorheizreg.
INFINITE BE: Mit integr. elektrischen
Vor- und Nachheizregister INFINITE BC:
Mit integr. elektrischen Vorheizreg. und
Warmwasser-Nachheizregister Optional
können externe Heiz- oder Kühlregister
eingebaut werden. Bei den Zehnder
Silvertop Kompaktgeräten kann aus fünf
untersch. Betriebsarten ausgewählt
werden. DIVA: Drehzahl bedarfsabhängig
(nur Silvertop 06/08), ECO: zweistufige
Drehzahlregelung LOBBY:
Druckkonstant-Regelung MAC2: zweistufige
Volumenstrom-Regelung
QUATTRO:bedarfsgest.Volumenstrom-Regel.
Technische Spezifikation:
Registervariante: elektr. VHR
Betriebsmodus: Volumenstr. 2-stufig
Volumenstr. (bei 200 Pa): 2280 m3/h
Maße(LxBxH): 1735mm x 1065mm x 1340mm
Gewicht: 500 kg Außenluftfilter: ePm1
55% (F7) Abluftfilter: ePm10 50 (M5)
Thermischer Wirkungsgrad über 90%.
Leistung Elektromotoren: 2x 750 W
Betriebstemp. (Gr. C / Gr. C): -20 / 40
Schutzart: IP54/B Versorgungsspannung
(V/Ph/Hz):400/3/50 Stromaufnahme (A):
13,0 (inkl. Register)
Integr.Schnittstellen:Modbus,BACnet,Web
Wandstärke Gehäuse: 50mm Gehäuseklassen
EN1886: T2 Luftdichtigkeit des Gehäuses:
L2 Konform VDI 6022 und ErP2018,
EUROVENT und nach Sentinel Haus Institut
Kriterien (Schadstoff- und
Emissionsgeprüft nach DIN EN 16516)
zertifiziert Außenblech RAL7035,Innen
verz.Stahlblech


Typ: ZE Lüftungsgerät SILVERTOP 23
elektr. VHR, Volumenstr. 2-stufig
Fabrikat: Zehnder Comfosystems
Artikelnummer: ---
