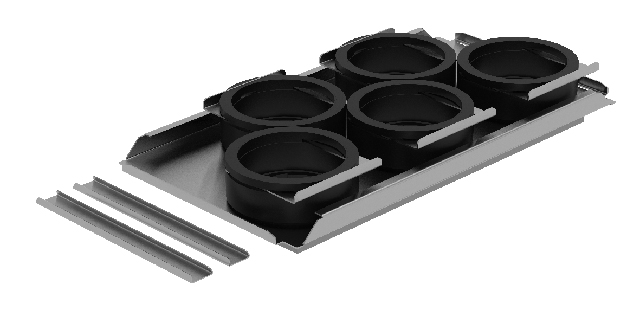

ZE Anschlussplatte ComfoWell Therm 420 5xDN90, m. Innendämmung, 420x230x60 mm
Artikelnummer
99901899699
Werksnummer
990430863
Bestell-Code
ZE990430863
Montagezeit (Bürgerle)
34 Min
Zolltarifnummer
84159000
Zehnder Anschlussplatte ComfoWell Therm 420 5xDN90, mit Innendämmung, 420x230x60 mm
Beschreibung
ZE Anschlussplatte ComfoWell Therm 420
5xDN90, m. Innendämmung, 420x230x60 mm
Zehnder Anschlussplatte ComfoWell Therm
420 zum stirnseitigen, fünffachen
Anschluss von Zehnder ComfoTube Therm
90 an Schalldämpfer oder Modulen. Die
Verbindung erfolgt mittels
Fixierleisten.
Zehnder ComfoTube Therm 90 wird mit
Fixierschiebern an die gedämmten
Stutzen der Anschlussplatte befestigt.
Das Montagezubehör ist im Lieferumfang
enthalten.
Material:
Platte: Stahlblech, verzinkt
Innendämmung:
Spezialschaumstoff mit
Hygienebeschichtung
Zubehör:
ComfoWell Therm Schalldämpfer 420
(990430867)
ComfoWell Therm Anschlussmodul 420 4x90
(990430860)
ComfoWell Therm Brückenmodul 420
(990430859)
ComfoWell Therm Anschlussmodul 420 2x90
(990430858)
ComfoWell Therm Blindplatte 420
(990430861)
Typ: ZE Anschlussplatte ComfoWell Therm
420 5xDN90, m. Innendämmung,
420x230x60 mm
Fabrikat: Zehnder Comfosystems
Artikelnummer: 990 430 863
5xDN90, m. Innendämmung, 420x230x60 mm
Zehnder Anschlussplatte ComfoWell Therm
420 zum stirnseitigen, fünffachen
Anschluss von Zehnder ComfoTube Therm
90 an Schalldämpfer oder Modulen. Die
Verbindung erfolgt mittels
Fixierleisten.
Zehnder ComfoTube Therm 90 wird mit
Fixierschiebern an die gedämmten
Stutzen der Anschlussplatte befestigt.
Das Montagezubehör ist im Lieferumfang
enthalten.
Material:
Platte: Stahlblech, verzinkt
Innendämmung:
Spezialschaumstoff mit
Hygienebeschichtung
Zubehör:
ComfoWell Therm Schalldämpfer 420
(990430867)
ComfoWell Therm Anschlussmodul 420 4x90
(990430860)
ComfoWell Therm Brückenmodul 420
(990430859)
ComfoWell Therm Anschlussmodul 420 2x90
(990430858)
ComfoWell Therm Blindplatte 420
(990430861)
Typ: ZE Anschlussplatte ComfoWell Therm
420 5xDN90, m. Innendämmung,
420x230x60 mm
Fabrikat: Zehnder Comfosystems
Artikelnummer: 990 430 863
Keine besonderen Verwendungshinweise
Luftverteilkasten
Luftzufuhr
Ja
Abluft
Ja
Ausführung des Gehäuses
Abzweigungsteil
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
sendzimirverzinkt
Nenndurchmesser Hauptkanal
sonstige
Anschluss Hauptkanal
Einschubende
Anzahl der Abzweige
5
Form der Abzweigungen
Luftkanal rund
Anschluss Abzweigungen
Einschubende
Nenndurchmesser Kanal, Abzweigungen
90 mm
Äquivalenter Kanaldurchmesser, Abzweigungen
90 mm
Länge
79 mm
Breite
420 mm
Höhe
230 mm
Mit Inspektionsöffnung und Deckel
Nein
Anschluss von unten
Ja
Einbettbar in Beton
Nein
Max. Luftmenge
160 m³/h
