Wilo Überflur-Hebeanlage DrainLiftBOX-32/11DS,230V,0.55kW,EC-L

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Überflurinstallation innerhalb von Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Die Niveausteuerung erfolgt über einen separaten Schwimmerschalter im Behälter und ein Schaltgerät. Das Schaltgerät ist voreingestellt. Der Schaltpunkt „Pumpe Ein" ist durch die Kabellänge des Schwimmerschalters voreingestellt. Der Schaltpunkt für „Pumpe Aus" ist über die eingestellte Nachlaufzeit im Schaltgerät definiert. Das Schaltgerät bietet die folgenden Funktionen:
Sammelstörmeldung (SSM)
Hochwasseralarm - Zusätzlicher Schwimmerschalter als Zubehör erhältlich
Integrierter Summer, netzunabhängig - 9 V-Akku im Lieferumfang enthalten
Lieferumfang

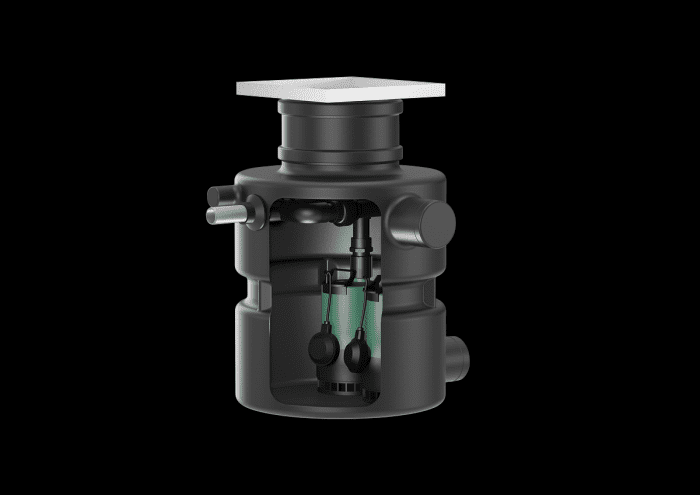

Kunststoffschacht mit eingebauter Verrohrung
Verrohrung mit Rückflussverhinderer und Hosenrohr
Zwei Pumpen mit Stecker
Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
Behälterabdeckung (KG-Muffenstopfen)
Befestigungsmaterial für Auftriebssicherung
Schaltgerät mit Schwimmerschalter und Stecker
9 V Akku
Einbau- und Betriebsanleitung
