Viega Kugelhahn mit SC Easytop 5375 in 16mm Siliziumbronze
Viega Kugelhahn mit SC Easytop 5375 in 20mm Siliziumbronze
Artikelnummer
77128271524
Werksnummer
746629
Bestell-Code
VI746629
Modell
5375
Zolltarifnummer
84818081

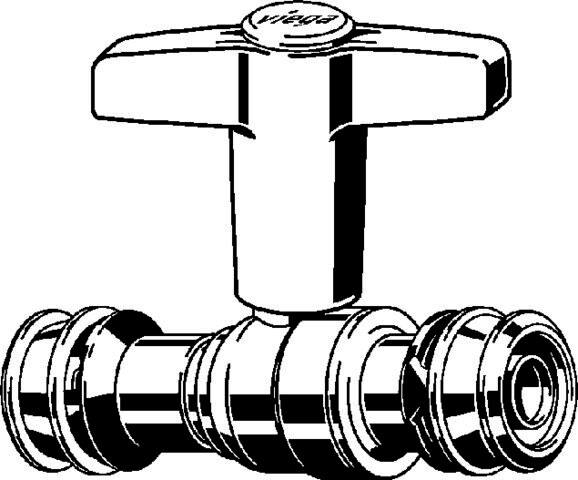

Viega Easytop-Kugelhahn mit SC-Contur Modell 5375 DN: 15 d: 20
Beschreibung
Easytop-Kugelhahnmit SC-Contur- Raxofix-PressanschlussAusstattung Ventilgehäuse Siliziumbronze nach DIN 50930-6 / DIN EN 1982, Schaltwelle wartungsfrei, Kugel Edelstahl, Betätigungshebel T-Form mit Medienkennzeichnung grün/rot auswechselbarTechnische Daten Betriebsdruck max. 1,6 MPa (PN 16) Betriebstemperatur max. 110 °Cmit DVGW-PrüfzeichenModell 5375Artikelnummer 746 629DN (Durchmesser Nominal): 15d (Rohraußendurchmesser): 20
Easytop-Kugelhahnmit SC-Contur- Raxofix-PressanschlussAusstattung Ventilgehäuse Siliziumbronze nach DIN 50930-6 / DIN EN 1982, Schaltwelle wartungsfrei, Kugel Edelstahl, Betätigungshebel T-Form mit Medienkennzeichnung grün/rot auswechselbarmit DVGW-Prüfzeichen
Es liegen keine Verwendungshinweise vor
Spezifikationen
Ausführung
gerade
Nenninnendurchmesser Anschluss 1
DN 15
Material Kugel
Stahl
Rohraußendurchmesser Anschluss 1
20 mm
Anschluss 1
Pressmuffe
Druckstufe Artikel
PN 16
Nenninnendurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
20 mm
Anschluss 2
Pressmuffe
Fettfrei
Ja
Arbeitslänge Anschluss 1
35 mm
Druckstufe Flansch
sonstige
Arbeitslänge Anschluss 2
32,5 mm
Länge Anschluss 1
50 mm
Länge Anschluss 2
48 mm
Mit Entleerventil
Nein
Höhe Handgriff
68,9 mm
Länge Handgriff
42,5 mm
Gehäusekonstruktion
1-teilig
Kompletter Durchlass
Ja
Modeltyp
5375
Serie
Easytop-Systemarmaturen
Downloads und BauDocs

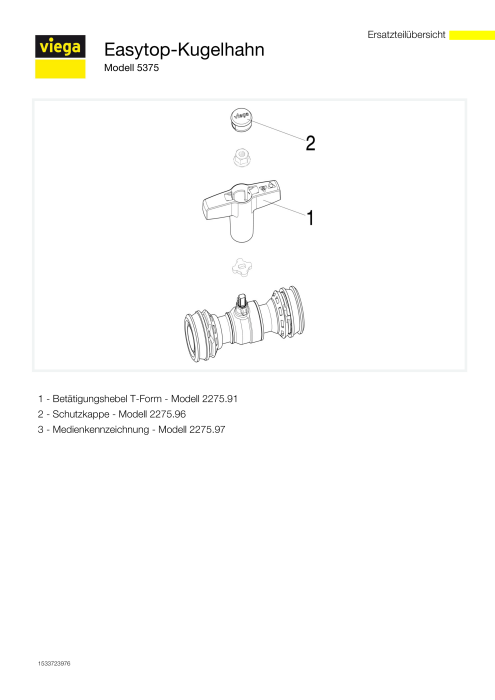

Ersatzteile
