SanitärVorwandinstallationUrinale
TECE SE

TECEbase Urinalmodul m. Spülergehäuse U1 BH 1120 mm

13427000300 #1
13427000300 #113427000300 #213427000300 #313427000300 #413427000300 #513427000300 #6
Artikelnummer
13427000300
Werksnummer
9420000
Bestell-Code
TEC9420000
Modell
2009200050 0050
Montagezeit (Bürgerle)
35 Min
Zolltarifnummer
73249000

TECEbase Urinalmodul mit Spülergehäuse U 1, Bauhöhe 1120 mm

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
TECEbase Urinalmodul mit Spülergehäuse U 1, Bauhöhe 1120 mm
Urinalmodul zur Aufnahme von manuellen und elektronischen Betätigungssystemen. Für den Einbau in Metall- oder Holzständerwände sowie als Vorwand oder Eckmodul geeignet.
Vormontierte Einheit bestehend aus:
TECE-Urinalspülergehäuse U 1 mit Vorabsperrung und Rohbauschutz
Anschluss Rp 1/2"
zwei verstellbare Fußstützen für einen Fußbodenaufbau von 0-200 mm
zwei Haltebolzen M 8
verstellbarer Befestigungsschiene
höhenverstellbarer Abwasseranschluss
Anschlussbogen DN 50 einschließlich Bauschutzstopfen
Befestigungsmaterial für Urinal
Einlaufgarnitur 1/2"
Stockschraubenbefestigung für Massivwände
Bitte separat bestellen:
manuelle Betätigung oder Elektronik
Befestigung für die Vorwand-, Eck- oder Holzständermontage
Bestell-Nr.: ---
Spezifikationen
Für Fernbedienung geeignet
Nein
Für Infrarotbedienung geeignet
Ja
Mit Gebäudeleittechnikanschluss
Nein
Werkstoff
Stahl
Selbsttragende Konstruktion
Ja
Äußerer Rohrdurchmesser Abflussrohr
50 mm
Höhenverstellbar
Ja
Verstellbare Breite
Nein
Abmessungen Gewindeanschluss Leitungswasser (Inch)
1/2"
Oberfläche
lackiert
Tiefenverstellbar
Ja
Urinalhöhe verstellbar
Ja
Höhe
1.120 mm
Tiefe
90 mm
Durchsatzkapazität einstellbar
Ja
Anschluss Leitungswasser
Innengewinde
Spülzeit Gebrauchsfrequenzregelung
Ja
Mit Vorspülung
Ja
Geeignet für Pneumatikbedienung
Nein
Programmierbar mit Fernbedienung
Nein
Vormontierte Spülunit
Ja
Vormontiertes Element
Ja
Mit Siphon
Nein
Anzahl Befestigungspunkte zum Bauteil
4
Mit Abflussbogen
Ja
Mit Einlaufgarnitur
Ja
Mit Befestigungsmaterial für das Element
Nein
Mit Aussparung Radarantenne
Nein
Mit Befestigungsmaterial für das Urinal
Ja
Max. Höhe Spülbogen
900 mm
Mindesthöhe Spülbogen
500 mm
Breite
500 mm
Modeltyp
2009200050 0050
Serie
TECEbase
Downloads und BauDocs

Alle

Baustellenvorbereitung
Angebot
Installationshinweisetece_4027255059740_tcma_fl230_002_00.pdf (250 kB)
Installationshinweisetece_4027255059740_tcma_pr230_310_00.pdf (2.7 MB)

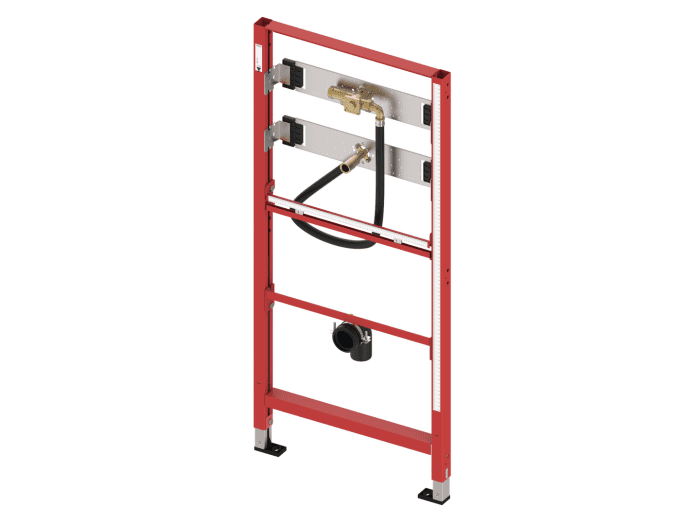

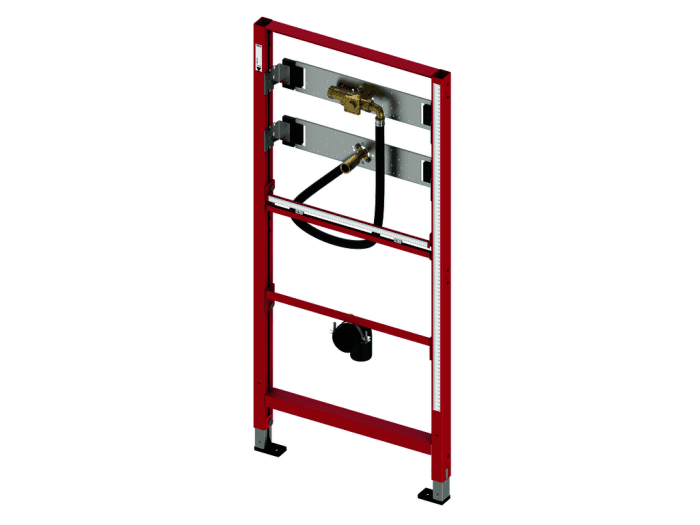

Fotorealistisches Farb-Bildtece_4027255059740_tcb_9420000-d.tif (398 kB)
Fotorealistisches Farb-Bildtece_4027255059740_tcb_9420000-w.png (314 kB)

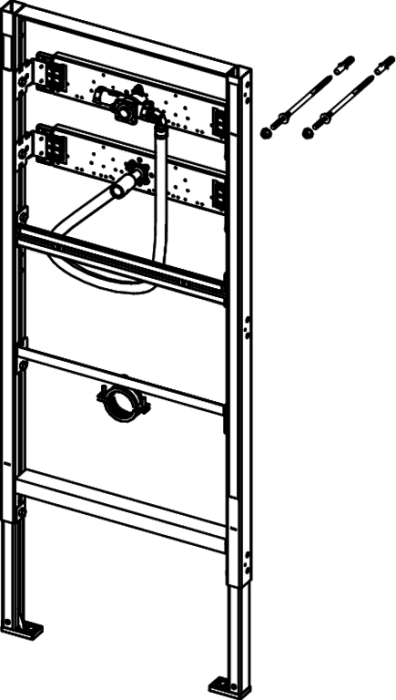

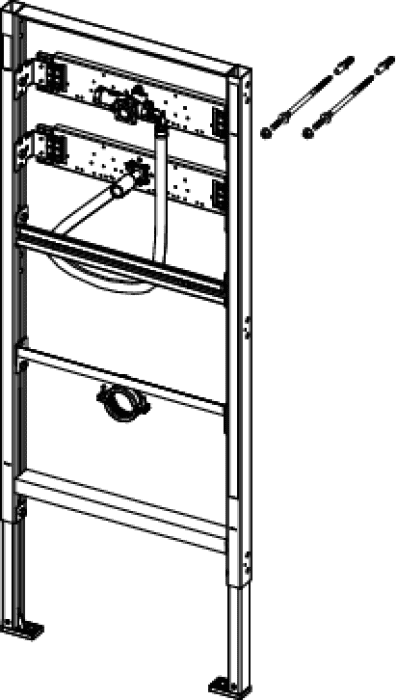

Unvermaßte Strichzeichnungtece_4027255059740_tcu_9420000-d.tif (130 kB)
Unvermaßte Strichzeichnungtece_4027255059740_tcu_9420000-w.png (10 kB)

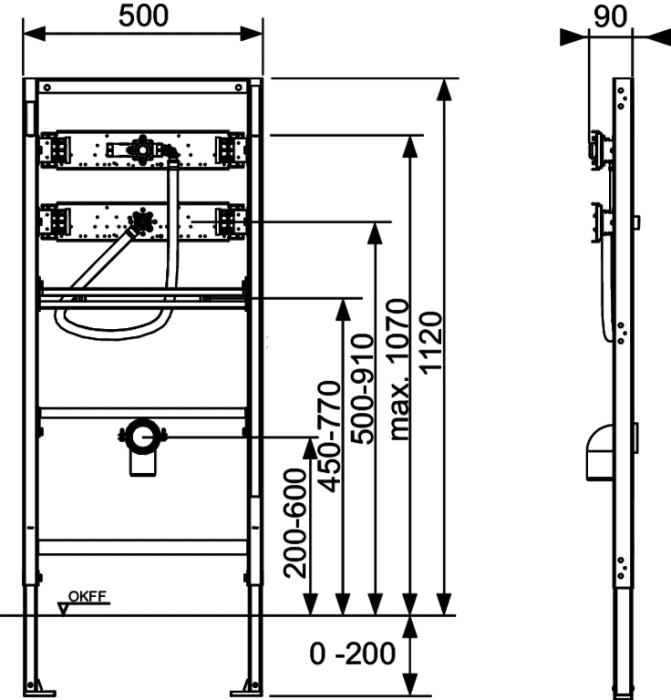

Vermaßte Strichzeichnungtece_4027255059740_tcv_9420000-d.tif (198 kB)
Vermaßte Strichzeichnungtece_4027255059740_tcv_9420000-w.png (11 kB)
CAD 2D Frontansichttece_4027255059740_tc2f-9420000.dwg (2.3 MB)
CAD 2D Frontansichttece_4027255059740_tc2f-9420000.dxf (14.5 MB)
CAD 3D-Datentece_4027255059740_tc3c-9420000.stp (11.3 MB)
