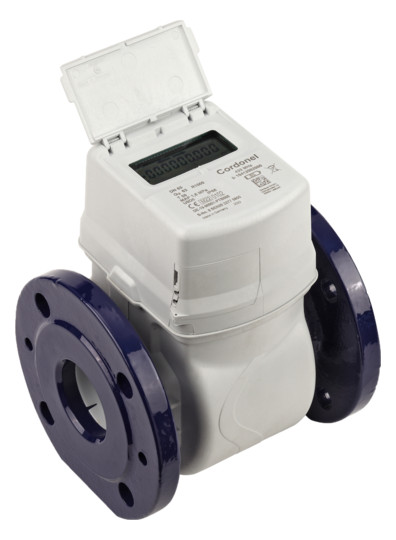

Sensus US-GWZ Cordonel Q3-40 DN65 L:300 FL PN16 wMBus 868 MHz
Artikelnummer
99902709167
Werksnummer
GNSH101A
Bestell-Code
GNSH101A
Zolltarifnummer
90282000
Sensus Ultraschall Großwasserzähler Cordonel Q3-40 DN65 Länge:300 Flansch PN16 Funk 868 MHz
Beschreibung
Sensus US-GWZ Cordonel Q3-40
DN65 L:300 FL PN16 Funk 868 MHz
Ultraschall-Großwasserzähler, Einbau
horizontal und vertikal
Für Kaltwasser bis 50C (T50)
Großer Messbereich, Zähler nutzt
Ultraschalltechnologie ohne bewegte
Teile. Arbeitet wartungsfrei über die
gesamte Lebensdauer.
Rechtssichere Erfassung kleiner
Durchflüsse (Anlauf ab 12 l/h, Q1 ab
40 l/h), ideal für die Dimensionierung
nach DVGW Arbeitsblatt W406.
Keine Einlaufstrecke notwendig
(U0D0 gem. OIML R49 und ISO
4064:2014), selbst hinter einem
90 Grad Rohrbogen.
Direktkompatibel für typische
Abrechnungsmessstellen, verfügbar
in kurzer (WP) und langer (WS)
Baulänge.
Konstante Messgenauigkeit während
der gesamten Lebenszeit, keine
Verschlechterung durch Verschleiß.
LC-Display für Verbrauch, Durchfluss,
Temperatur und Druck (optional)
sowie Statusinformationen.
Integrierter Datenlogger.
Sicherer Impulsausgang, keine
elektrische Verbindung zur Rohrleitung
notwendig.
Sendet standardmäßig zwei
Funkprotokolle:
Wireless M-Bus OMS, Mode 7B
(AES 128-Verschlüsselung)
SensusRF Funk 868 MHz
(walk by, drive by)
Zählerstand über NFC Schnittstelle
auslesbar.
Schlüsselerzeugung nach BSI Vorgabe.

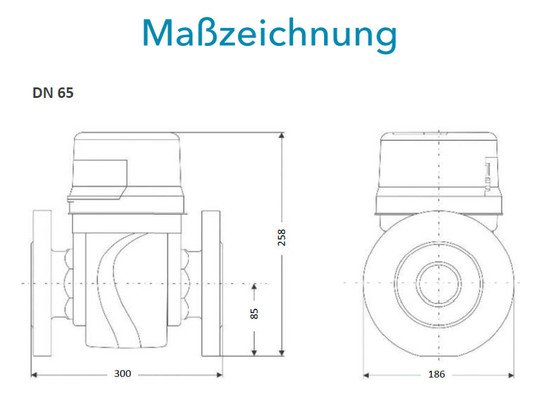

Baulänge L: 300 mm
Anschluß: Flansch
Dauerdurchfluss Q3: 40 m3/h
Ratio Q3/Q1: 630
Mindestdurchfluss Q1: 0,06 m3/h
Übergangsdurchfluss Q2: 0,1 m3/h
Überlastdurchfluss Q4: 50 m3/h
Anlaufwert: 0,02 m3/h
Druckverlustgruppe: 16
Fernübertragung: Funk
Eichgebühr/Konformitätsentgelt Kalt-/
Wärmwasserzähler von Q3 25 - 63 m3/h
Bestellnummer: ---
DN65 L:300 FL PN16 Funk 868 MHz
Ultraschall-Großwasserzähler, Einbau
horizontal und vertikal
Für Kaltwasser bis 50C (T50)
Großer Messbereich, Zähler nutzt
Ultraschalltechnologie ohne bewegte
Teile. Arbeitet wartungsfrei über die
gesamte Lebensdauer.
Rechtssichere Erfassung kleiner
Durchflüsse (Anlauf ab 12 l/h, Q1 ab
40 l/h), ideal für die Dimensionierung
nach DVGW Arbeitsblatt W406.
Keine Einlaufstrecke notwendig
(U0D0 gem. OIML R49 und ISO
4064:2014), selbst hinter einem
90 Grad Rohrbogen.
Direktkompatibel für typische
Abrechnungsmessstellen, verfügbar
in kurzer (WP) und langer (WS)
Baulänge.
Konstante Messgenauigkeit während
der gesamten Lebenszeit, keine
Verschlechterung durch Verschleiß.
LC-Display für Verbrauch, Durchfluss,
Temperatur und Druck (optional)
sowie Statusinformationen.
Integrierter Datenlogger.
Sicherer Impulsausgang, keine
elektrische Verbindung zur Rohrleitung
notwendig.
Sendet standardmäßig zwei
Funkprotokolle:
Wireless M-Bus OMS, Mode 7B
(AES 128-Verschlüsselung)
SensusRF Funk 868 MHz
(walk by, drive by)
Zählerstand über NFC Schnittstelle
auslesbar.
Schlüsselerzeugung nach BSI Vorgabe.
Baulänge L: 300 mm
Anschluß: Flansch
Dauerdurchfluss Q3: 40 m3/h
Ratio Q3/Q1: 630
Mindestdurchfluss Q1: 0,06 m3/h
Übergangsdurchfluss Q2: 0,1 m3/h
Überlastdurchfluss Q4: 50 m3/h
Anlaufwert: 0,02 m3/h
Druckverlustgruppe: 16
Fernübertragung: Funk
Eichgebühr/Konformitätsentgelt Kalt-/
Wärmwasserzähler von Q3 25 - 63 m3/h
Bestellnummer: ---
Der Cordonel ist ein hochmoderner statischer Durchflussmesser für Wasser, der auf Ultraschalltechnologie basiert und vollständig ohne bewegliche Teile arbeitet. Dadurch ist er über seine gesamte Lebensdauer hinweg wartungsfrei und bietet eine konstant hohe Messgenauigkeit ohne Beeinträchtigung durch Verschleiß. Mit einem außergewöhnlich großen Messbereich und einem maximalen Verhältnis von Q3 zu Q1 von bis zu 1000 eignet sich der Cordonel ideal für Anwendungen mit stark schwankenden Durchflussmengen. Er ist sowohl für horizontale als auch vertikale Einbaulagen geeignet und erfüllt die Anforderungen der MID-Richtlinie gemäß Anhang MI001 sowie der Normen OIML R49 und ISO 4064.
Das integrierte LC-Display zeigt Verbrauch, Durchfluss, Temperatur und optional Druck sowie Statusinformationen an. Die Kommunikation erfolgt über Wireless M-Bus nach OMS mit AES 128 Verschlüsselung. Er ist kompatibel mit Smart Meter Gateways und ermöglichen ein einfaches Key Management über ein zertifiziertes Kundenportal und bietet sehr hohe Datensicherheit. Für den Einsatz als Walk-by, Drive-by und fest installierte Netzwerke.
Der Cordonel ist vollständig überflutbar und erfüllt die Schutzklasse IP68. Eine NFC-Schnittstelle ermöglicht die Auslesung des letzten Zählerstandes auch bei Ausfall der Batterie oder des Displays.
Optional ist der Durchflussmesser mit einem integrierten Drucksensor sowie einem programmierbaren Impulsausgang erhältlich. Der Cordonel eignet sich für die präzise Abrechnungsmessung von Trinkwasser bis fünfzig Grad Celsius, für industrielle Anwendungen mit volumenproportionalen Impulsen sowie zur Leckageerkennung und Netzoptimierung durch die Erfassung von Durchfluss-, Druck- und Temperaturprofilen.
Das integrierte LC-Display zeigt Verbrauch, Durchfluss, Temperatur und optional Druck sowie Statusinformationen an. Die Kommunikation erfolgt über Wireless M-Bus nach OMS mit AES 128 Verschlüsselung. Er ist kompatibel mit Smart Meter Gateways und ermöglichen ein einfaches Key Management über ein zertifiziertes Kundenportal und bietet sehr hohe Datensicherheit. Für den Einsatz als Walk-by, Drive-by und fest installierte Netzwerke.
Der Cordonel ist vollständig überflutbar und erfüllt die Schutzklasse IP68. Eine NFC-Schnittstelle ermöglicht die Auslesung des letzten Zählerstandes auch bei Ausfall der Batterie oder des Displays.
Optional ist der Durchflussmesser mit einem integrierten Drucksensor sowie einem programmierbaren Impulsausgang erhältlich. Der Cordonel eignet sich für die präzise Abrechnungsmessung von Trinkwasser bis fünfzig Grad Celsius, für industrielle Anwendungen mit volumenproportionalen Impulsen sowie zur Leckageerkennung und Netzoptimierung durch die Erfassung von Durchfluss-, Druck- und Temperaturprofilen.
Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
Spezifikationen
Gefahrgut
Nein
Transportklasse
2
UN_Nummer
3091
