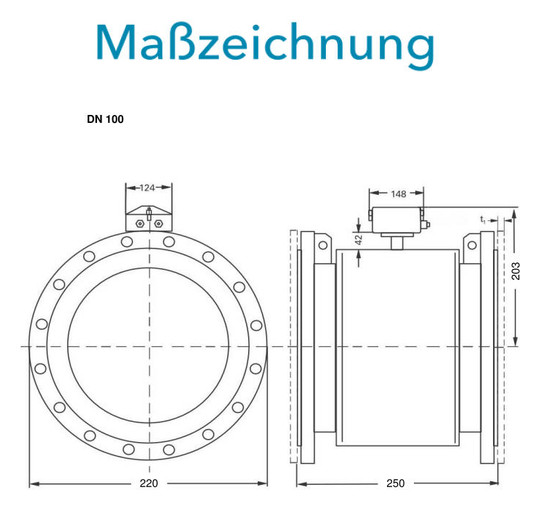

Sensus GWZ Messaufnehmer MeiMag Q3-100 DN100 L:250 FL PN16

Der MeiMag 5100W ist ein hochpräziser magnetisch-induktiver Durchflussmesser für Wasser in industriellen Anwendungen. Er eignet sich ideal für die Messung von Wassermengen bis 70 Grad Celsius in Bereichen wie Wasseraufbereitung, Dosierung und allgemeinen Industrieprozessen. Die Auskleidung des Messrohres ist EPDM und besitzt eine Trinkwasserzulassung, wodurch der Einsatz auch in sensiblen Versorgungsnetzen möglich ist.

Das Gerät bietet eine hohe Messgenauigkeit von bis zu 0,2 Prozent plus 1 Millimeter pro Sekunde vom Messwert in Kombination mit dem Messumformer MAG 6000. Die integrierten Erdungselektroden im Messrohr machen zusätzliche Erdungsflansche überflüssig. Die Inbetriebnahme erfolgt besonders einfach über die SENSORPROM-Technologie, die eine automatische Parametrierung ermöglicht.

Der MeiMag 5100W ist in Nennweiten von DN 25 bis DN 1200 erhältlich und kann mit verschiedenen Druckstufen bis PN 40 geliefert werden. Die Elektroden bestehen aus Hastelloy C, die Flansche aus ASTM A105 oder EN 1092. Die Schutzart beträgt IP67, optional ist ein Unterwassersatz für IP68 verfügbar. Die Einbaulage ist beliebig, vorausgesetzt die Rohrleitung ist vollständig gefüllt. Für optimale Messergebnisse wird eine Einlaufstrecke von 5xDN und eine Auslaufstrecke von 3xDN empfohlen.

Als Messumformer stehen die Varianten MAG 5000 und MAG 6000 zur Verfügung. Beide bieten eine kompakte Bauform, automatische Nullpunktjustierung, LCD-Anzeige, Strom- und Impulsausgänge sowie Funktionen wie Leerlaufüberwachung und Fließrichtungssignal. Der MAG 6000 verfügt zusätzlich über eine Dosierfunktion und Grenzwertschalter.

Für die digitale Integration sind Zubehörteile wie Wandmontagesätze, Elektrodenkabel und Spezialkabel für lange Übertragungsstrecken verfügbar. Der MeiMag 5100W ist damit eine vielseitige und zuverlässige Lösung für präzise Durchflussmessungen in anspruchsvollen industriellen Umgebungen.

Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
