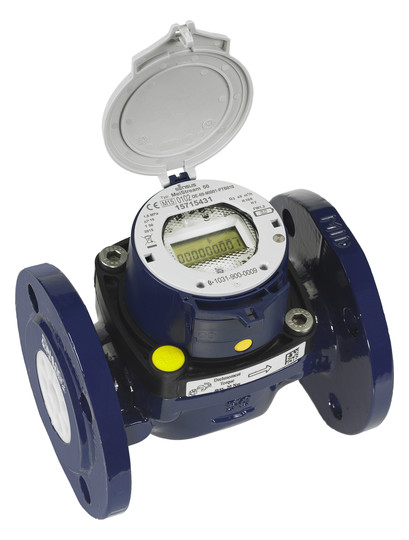

Sensus GWZ MeiStreamRF Q3-63 DN80 L:300 FL PN16 wMBus 4-Loch F
Artikelnummer
99902709633
Werksnummer
MSTMI58A
Bestell-Code
MSTMI58A
Zolltarifnummer
90282000
Sensus Großwasserzähler MeiStreamRF Q3_63 DN80 Länge:300 Flansch PN16 wMB 868 MHz 4-Loch F
Beschreibung
Sensus GWZ MeiStreamRF Q3_63
DN80 L:300 FL PN16 wMB 868 MHz 4-Loch F
Woltman-Großwasserzähler, Einbau
horizontal und vertikal
Für Kaltwasser bis 50C (T50)
Großer Messbereich,
nennweitenabhängig ist eine
Kennzeichnung bis R160 möglich.
Konformitätsbewertete
metrologische Einheit für den
Austausch am Installationsort
lieferbar.
Überflutungssicheres elektronisches
Glas/Kupferzählwerk, Schutzklasse IP68.
Keine Einlaufstrecke notwendig
(U0D0 gem. OIML R49 und ISO 4064:2014)
Verfügbar in WS und WP - Baulängen.
Integrierter Datenlogger,
Schutzart IP68, Alarmmeldung mit
Zeitstempel (Start und Ende) bei
Leckage, Rohrbruch, Rückwärtsfluss,
Manipulationserkennung.
Überwachung von Versorgungsnetzen.
Sendet standardmäßig zwei
Funkprotokolle:
Wireless M-Bus OMS, Mode 7B
(AES 128-Verschlüsselung)
SensusRF Funk 868 MHz
(walk by, drive by)
Schlüsselerzeugung nach BSI Vorgabe.
Baulänge L: 300 mm
Anschluß: Flansch
Dauerdurchfluss Q3: 63 m3/h
Ratio Q3/Q1: 63
Mindestdurchfluss Q1: 1,0 m3/h
Übergangsdurchfluss Q2: 1,6 m3/h
Überlastdurchfluss Q4: 78,75 m3/h
Anlaufwert: 0,1 m3/h
Druckverlustgruppe: 25
Druckverlust bei Q3: 0,16 bar
kvs-Wert: 158 m3/h
Fernübertragung: Funk
Eichgebühr/Konformitätsentgelt Kalt-/
Wärmwasserzähler von Q3 25 - 63 m3/h
Bestellnummer: ---
DN80 L:300 FL PN16 wMB 868 MHz 4-Loch F
Woltman-Großwasserzähler, Einbau
horizontal und vertikal
Für Kaltwasser bis 50C (T50)
Großer Messbereich,
nennweitenabhängig ist eine
Kennzeichnung bis R160 möglich.
Konformitätsbewertete
metrologische Einheit für den
Austausch am Installationsort
lieferbar.
Überflutungssicheres elektronisches
Glas/Kupferzählwerk, Schutzklasse IP68.
Keine Einlaufstrecke notwendig
(U0D0 gem. OIML R49 und ISO 4064:2014)
Verfügbar in WS und WP - Baulängen.
Integrierter Datenlogger,
Schutzart IP68, Alarmmeldung mit
Zeitstempel (Start und Ende) bei
Leckage, Rohrbruch, Rückwärtsfluss,
Manipulationserkennung.
Überwachung von Versorgungsnetzen.
Sendet standardmäßig zwei
Funkprotokolle:
Wireless M-Bus OMS, Mode 7B
(AES 128-Verschlüsselung)
SensusRF Funk 868 MHz
(walk by, drive by)
Schlüsselerzeugung nach BSI Vorgabe.
Baulänge L: 300 mm
Anschluß: Flansch
Dauerdurchfluss Q3: 63 m3/h
Ratio Q3/Q1: 63
Mindestdurchfluss Q1: 1,0 m3/h
Übergangsdurchfluss Q2: 1,6 m3/h
Überlastdurchfluss Q4: 78,75 m3/h
Anlaufwert: 0,1 m3/h
Druckverlustgruppe: 25
Druckverlust bei Q3: 0,16 bar
kvs-Wert: 158 m3/h
Fernübertragung: Funk
Eichgebühr/Konformitätsentgelt Kalt-/
Wärmwasserzähler von Q3 25 - 63 m3/h
Bestellnummer: ---
Der MeiStreamRF ist ein intelligenter Großwasserzähler für die präzise Erfassung und Abrechnung von Trinkwasser in Rohrnetzen mit Nennweiten von DN 50 bis DN 300 und einem Nenndruck von PN16. Die Kommunikation erfolgt über Wireless M-Bus nach OMS mit AES 128 Verschlüsselung. Er ist kompatibel mit Smart Meter Gateways und ermöglichen ein einfaches Key Management über ein zertifiziertes Kundenportal und bietet sehr hohe Datensicherheit. Für den Einsatz als Walk-by, Drive-by und fest installierte Netzwerke.
Das Gerät ist mit einem LC-Display ausgestattet, das Verbrauchsdaten und Statusmeldungen übersichtlich darstellt. Ein integrierter Datenlogger speichert bis zu 6200 Datensätze, wodurch eine lückenlose Dokumentation und Analyse des Wasserverbrauchs möglich ist. Die Datenübertragung erfolgt verschlüsselt und erfüllt höchste Sicherheitsstandards.
Der MeiStreamRF überzeugt durch einen außergewöhnlich großen Messbereich mit einem Verhältnis von Q3 zu Q1 größer als 100. Er ist für hohe Belastungen ausgelegt und misst zuverlässig auch geringe Durchflüsse, etwa in Schwachlastzeiten. Eine gerade Einlaufstrecke ist nicht erforderlich, was den Einbau flexibel und unkompliziert macht. Der Zähler kann sowohl horizontal als auch vertikal installiert werden und ist gemäß Schutzklasse IP68 vollständig überflutbar.
Die verwendeten Materialien sind temperaturbeständig bis 70 Grad Celsius und erfüllen die Anforderungen der Umweltklasse B gemäß ISO 4064. Für spezielle Anwendungen ist eine Version ohne Kupferlegierungen erhältlich. Optional kann ein Anschluss für Drucksensoren integriert werden.
Die metrologische Baugruppe ist konformitätsbewertet und austauschbar, was Wartung und Service vereinfacht. Der MeiStreamRF ist MID-zertifiziert und trägt das CE-Zeichen. Er eignet sich besonders für den Einsatz hinter Pumpen, zur Leckageerkennung und für die präzise Verbrauchserfassung in komplexen hydraulischen Zonen.
Mit seiner robusten Bauweise, der hohen Messgenauigkeit und der modernen Funkkommunikation ist der MeiStreamRF die ideale Lösung für Versorgungsunternehmen und Industrie, die auf zuverlässige und zukunftssichere Messtechnik setzen.
Das Gerät ist mit einem LC-Display ausgestattet, das Verbrauchsdaten und Statusmeldungen übersichtlich darstellt. Ein integrierter Datenlogger speichert bis zu 6200 Datensätze, wodurch eine lückenlose Dokumentation und Analyse des Wasserverbrauchs möglich ist. Die Datenübertragung erfolgt verschlüsselt und erfüllt höchste Sicherheitsstandards.
Der MeiStreamRF überzeugt durch einen außergewöhnlich großen Messbereich mit einem Verhältnis von Q3 zu Q1 größer als 100. Er ist für hohe Belastungen ausgelegt und misst zuverlässig auch geringe Durchflüsse, etwa in Schwachlastzeiten. Eine gerade Einlaufstrecke ist nicht erforderlich, was den Einbau flexibel und unkompliziert macht. Der Zähler kann sowohl horizontal als auch vertikal installiert werden und ist gemäß Schutzklasse IP68 vollständig überflutbar.
Die verwendeten Materialien sind temperaturbeständig bis 70 Grad Celsius und erfüllen die Anforderungen der Umweltklasse B gemäß ISO 4064. Für spezielle Anwendungen ist eine Version ohne Kupferlegierungen erhältlich. Optional kann ein Anschluss für Drucksensoren integriert werden.
Die metrologische Baugruppe ist konformitätsbewertet und austauschbar, was Wartung und Service vereinfacht. Der MeiStreamRF ist MID-zertifiziert und trägt das CE-Zeichen. Er eignet sich besonders für den Einsatz hinter Pumpen, zur Leckageerkennung und für die präzise Verbrauchserfassung in komplexen hydraulischen Zonen.
Mit seiner robusten Bauweise, der hohen Messgenauigkeit und der modernen Funkkommunikation ist der MeiStreamRF die ideale Lösung für Versorgungsunternehmen und Industrie, die auf zuverlässige und zukunftssichere Messtechnik setzen.
Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
Wasserzähler
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen EN-GJL-250 (GG 25)
Nenndurchmesser Gehäuse
DN 80
Nenndurchmesser alle Anschlüsse
DN 80
Rohraußendurchmesser alle Anschlüsse
90 mm
Anschluss
Flansch
Druckstufe Flansch
PN 16
Druckstufe Artikel
PN 16
Kontinuierlicher Volumenstrom (Q3)
63 m³/h
Verhältnis R (Q3/Q1)
63
Temperaturklasse
T50
Mediumtemperatur (Dauerbetrieb)
0,1 - 50 °C
Arbeitslänge
300 mm
Geeignet für
kaltes Leitungswasser
Messmethode
Schaufelrad
Montage horizontal
Ja
Montage vertikal
Ja
Art der vertikalen Befestigung
steigend
Art des Zählergehäuses
trocken
Anzeigeart
digital
Kommunikation
integriert
Art der Kommunikation
Funk 868 MHz
Standard für Schnittstellen
WM-Bus
Schutzart (IP)
IP68
Mit Wasserzählerbügel
Nein
Mit Absperrventil
Nein
