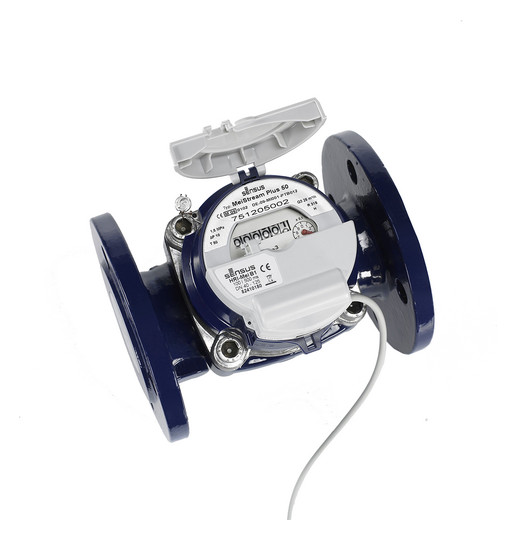

Sensus GWZ MeiStream Plus Q3-63 DN80 L:225 H/FL PN16 Mbus 100L
Artikelnummer
99902709046
Werksnummer
MSTMI09B
Bestell-Code
MSTMI09B
Zolltarifnummer
90282000
Sensus Großwasserzähler MeiStream Plus Q3_63 DN80 Länge:225 Einbau horizontal/Anschluss Flansch PN16 Mbus 100L
Beschreibung
Sensus GWZ MeiStream Plus Q3_63
DN80 L:225 H/FL PN16 Mbus 100L
Woltman-Großwasserzähler, Einbau
horizontal
Für Kaltwasser bis 50C (T50)
Großer Messbereich,
nennweitenabhängig ist eine
Kennzeichnung bis R630 möglich.
Konformitätsbewertete
metrologische Einheit für den
Austausch am Installationsort
lieferbar.
Überflutungssicheres Glas/Kupferzählwerk
IP68, Zählwerk 355 Grad drehbar.
Keine Einlaufstrecke notwendig (U0D0
gem. OIML R49 und ISO 4064:2014)
Verfügbar in WS und WP - Baulängen.
Ausgerüstet mit AMR-Modul:
HRI-Mei Schnittstelle für M-Bus,
alternativ hochauflösender Impulsabgriff
ab 10 l pro Impuls bzw. ab DN150 100l
pro Impuls.

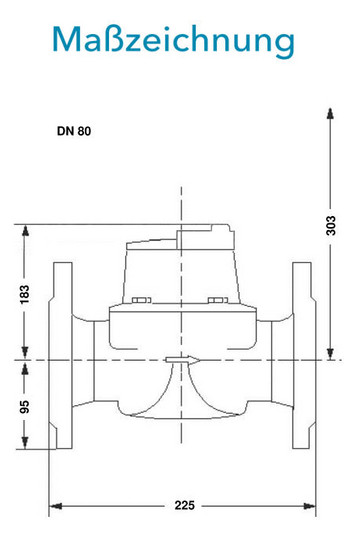

Baulänge L: 225 mm
Anschluß: Flansch
Dauerdurchfluss Q3: 63 m3/h
Ratio Q3/Q1: 315
Mindestdurchfluss Q1: 0,2 m3/h
Übergangsdurchfluss Q2: 0,32 m3/h
Überlastdurchfluss Q4: 78,75 m3/h
Anlaufwert: 0,04 m3/h
Druckverlustgruppe: 10
Druckverlust bei Q3: 0,07 bar
kvs-Wert: 238 m3/h
Fernübertragung: M-Bus
Eichgebühr/Konformitätsentgelt Kalt-/
Wärmwasserzähler von Q3 25 - 63 m3/h
Bestellnummer: ---
DN80 L:225 H/FL PN16 Mbus 100L
Woltman-Großwasserzähler, Einbau
horizontal
Für Kaltwasser bis 50C (T50)
Großer Messbereich,
nennweitenabhängig ist eine
Kennzeichnung bis R630 möglich.
Konformitätsbewertete
metrologische Einheit für den
Austausch am Installationsort
lieferbar.
Überflutungssicheres Glas/Kupferzählwerk
IP68, Zählwerk 355 Grad drehbar.
Keine Einlaufstrecke notwendig (U0D0
gem. OIML R49 und ISO 4064:2014)
Verfügbar in WS und WP - Baulängen.
Ausgerüstet mit AMR-Modul:
HRI-Mei Schnittstelle für M-Bus,
alternativ hochauflösender Impulsabgriff
ab 10 l pro Impuls bzw. ab DN150 100l
pro Impuls.
Baulänge L: 225 mm
Anschluß: Flansch
Dauerdurchfluss Q3: 63 m3/h
Ratio Q3/Q1: 315
Mindestdurchfluss Q1: 0,2 m3/h
Übergangsdurchfluss Q2: 0,32 m3/h
Überlastdurchfluss Q4: 78,75 m3/h
Anlaufwert: 0,04 m3/h
Druckverlustgruppe: 10
Druckverlust bei Q3: 0,07 bar
kvs-Wert: 238 m3/h
Fernübertragung: M-Bus
Eichgebühr/Konformitätsentgelt Kalt-/
Wärmwasserzähler von Q3 25 - 63 m3/h
Bestellnummer: ---
Der MeiStream Plus ist ein robuster Großwasserzähler zur präzisen Erfassung von kaltem Trinkwasser bis 50 Grad Celsius. Er eignet sich ideal für Anwendungen mit mittleren bis hohen Durchflüssen sowie zur Erkennung geringster Durchflussmengen in Schwachlastzeiten. Darüber hinaus unterstützt er die Rohrnetzüberwachung und Leckagekontrolle zuverlässig.
Das Gerät ist in den Nennweiten DN 50 bis DN 150 für einen Nenndruck von PN 16 erhältlich und erfüllt die Anforderungen der MID-Richtlinie gemäß MI001. Die metrologische Baugruppe ist austauschbar und ebenfalls MID-zugelassen. Dank eines außergewöhnlich großen Messbereichs mit einem Verhältnis von Q3 zu Q1 von mindestens 315 in horizontaler Einbaulage bietet der MeiStream Plus höchste Messgenauigkeit über ein breites Durchflussspektrum hinweg.
Der Zähler benötigt keine gerade Einlaufstrecke und kann somit flexibel in bestehende Rohrnetze integriert werden. Er ist in kurzer und langer Baulänge gemäß DIN 19625 und ISO 4064 verfügbar. Das Gehäuse besteht aus Grauguss, während die Messflügel und die metrologische Baugruppe aus hochwertigem Kunststoff gefertigt sind. Weitere eingesetzte Materialien wie Messing, Composite und nichtrostender Stahl gewährleisten eine hohe Beständigkeit und Langlebigkeit. Der Zähler ist temperaturbeständig bis 70 Grad Celsius und gemäß Schutzklasse IP68 vollständig überflutbar.
Das mechanische Zählwerk ist vorbereitet für den HRI-Mei Abgriff und kann optional mit einem Encoderzählwerk für die digitale Auslesung über verschiedene Datenprotokolle wie M-Bus, Impuls oder IEC 1107 ausgestattet werden. Auch der Einsatz in explosionsgeschützten Bereichen ist möglich. Für die Integration in erweiterte Überwachungssysteme steht ein Viertelzoll-Anschluss für Drucksensoren zur Verfügung.
Die Installation erfolgt in waagerechter Lage mit dem Zählerkopf nach oben. Eine freie Rohrstrecke vor dem Zähler ist nicht erforderlich, und es darf keine sprunghafte Querschnittsreduzierung direkt hinter dem Zähler erfolgen. Der MeiStream Plus ist mit verschiedenen Impulsgebern kombinierbar, darunter HRI-Mei sowie Opto-Impulsgeber der Typen OD 01 und OD 03, mit unterschiedlichen Impulswertigkeiten je nach Nennweite.
Mit seiner hohen Belastbarkeit, der flexiblen Einbaubarkeit und der Möglichkeit zur digitalen Integration ist der MeiStream Plus die ideale Lösung für Versorgungsunternehmen, die auf präzise, wartungsfreundliche und zukunftssichere Messtechnik setzen.
Das Gerät ist in den Nennweiten DN 50 bis DN 150 für einen Nenndruck von PN 16 erhältlich und erfüllt die Anforderungen der MID-Richtlinie gemäß MI001. Die metrologische Baugruppe ist austauschbar und ebenfalls MID-zugelassen. Dank eines außergewöhnlich großen Messbereichs mit einem Verhältnis von Q3 zu Q1 von mindestens 315 in horizontaler Einbaulage bietet der MeiStream Plus höchste Messgenauigkeit über ein breites Durchflussspektrum hinweg.
Der Zähler benötigt keine gerade Einlaufstrecke und kann somit flexibel in bestehende Rohrnetze integriert werden. Er ist in kurzer und langer Baulänge gemäß DIN 19625 und ISO 4064 verfügbar. Das Gehäuse besteht aus Grauguss, während die Messflügel und die metrologische Baugruppe aus hochwertigem Kunststoff gefertigt sind. Weitere eingesetzte Materialien wie Messing, Composite und nichtrostender Stahl gewährleisten eine hohe Beständigkeit und Langlebigkeit. Der Zähler ist temperaturbeständig bis 70 Grad Celsius und gemäß Schutzklasse IP68 vollständig überflutbar.
Das mechanische Zählwerk ist vorbereitet für den HRI-Mei Abgriff und kann optional mit einem Encoderzählwerk für die digitale Auslesung über verschiedene Datenprotokolle wie M-Bus, Impuls oder IEC 1107 ausgestattet werden. Auch der Einsatz in explosionsgeschützten Bereichen ist möglich. Für die Integration in erweiterte Überwachungssysteme steht ein Viertelzoll-Anschluss für Drucksensoren zur Verfügung.
Die Installation erfolgt in waagerechter Lage mit dem Zählerkopf nach oben. Eine freie Rohrstrecke vor dem Zähler ist nicht erforderlich, und es darf keine sprunghafte Querschnittsreduzierung direkt hinter dem Zähler erfolgen. Der MeiStream Plus ist mit verschiedenen Impulsgebern kombinierbar, darunter HRI-Mei sowie Opto-Impulsgeber der Typen OD 01 und OD 03, mit unterschiedlichen Impulswertigkeiten je nach Nennweite.
Mit seiner hohen Belastbarkeit, der flexiblen Einbaubarkeit und der Möglichkeit zur digitalen Integration ist der MeiStream Plus die ideale Lösung für Versorgungsunternehmen, die auf präzise, wartungsfreundliche und zukunftssichere Messtechnik setzen.
Grundsätzlich sind die Herstellerangaben in der Montageanleitung zu beachten
Wasserzähler
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen EN-GJL-250 (GG 25)
Nenndurchmesser Gehäuse
DN 80
Nenndurchmesser alle Anschlüsse
DN 80
Rohraußendurchmesser alle Anschlüsse
90 mm
Anschluss
Flansch
Druckstufe Flansch
PN 16
Druckstufe Artikel
PN 16
Kontinuierlicher Volumenstrom (Q3)
63 m³/h
Verhältnis R (Q3/Q1)
315
Temperaturklasse
T50
Mediumtemperatur (Dauerbetrieb)
0,1 - 50 °C
Arbeitslänge
225 mm
Geeignet für
kaltes Leitungswasser
Messmethode
Schaufelrad
Montage horizontal
Ja
Montage vertikal
Ja
Art der vertikalen Befestigung
steigend
Art des Zählergehäuses
trocken
Anzeigeart
analog
Kommunikation
vorbereitet
Art der Kommunikation
verdrahtet
Standard für Schnittstellen
M-Bus
Schutzart (IP)
IP68
Mit Wasserzählerbügel
Nein
Mit Absperrventil
Nein
