SCHELL Wandhalterungsset MONTUS 120-170 zur Befestigung von WC-Modulen
SCHELL WT-Modul MONTUS barrierefrei, UP-Siphon, d=40
Artikelnummer
99900678018
Werksnummer
030850099
Bestell-Code
SL030850099
Montagezeit (Bürgerle)
32 Min
Zolltarifnummer
84818019
SCHELL Waschtisch-Modul MONTUS, für Ständerwand- oder Vorwandmontage. Für wandhängende, barrierefreie Waschtische, B 50 cm x H 115 cm, Rahmen pulverbeschichtet
Beschreibung
Waschtisch-Modul MONTUS
Waschtisch-Modul BH 115 cm. Für Ständerwand- oder Vorwandmontage. Für wandhängende, barrierefreie Waschtische. Selbsttragender, pulverbeschichteter Profil-Stahlrahmen mit höhenverstellbaren Füßen und Traversen.
Lieferumfang
Waschtisch-Modul
Traverse mit schallentkoppelten Eckventil-Anschlüssen 160 / 320 mm und Baustopfen, höhenverstellbar
Traverse für Waschtisch-Befestigung 40 - 375 mm, höhenverstellbar
Anschlussbogen aus verchromtem Messing mit runder Abdeckrosette
Unterputz-Siphon mit herausnehmbarem Geruchsverschlusseinsatz zur optimalen Reinigung des Siphons (11/4 x DN 50) nach DIN 19541
Verzinkte, höhenverstellbare Montagefüße 0 - 20 cm mit Rutschhemmung
Befestigungsmaterial für Waschtischmontage (Befestigungsbolzen M 12 x 110 mm, Schutzschlauch, Muttern, Unterlegscheiben, Abdeckkappen)
Befestigungsmaterial für Montagefüße
Technische Daten
Werkstoff: Rahmen Stahl
Oberfläche: Rahmen pulverbeschichtet

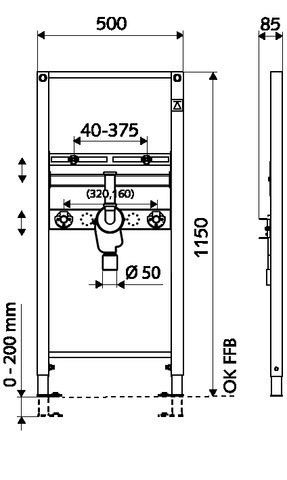

Abmessungen: B 50 cm x H 115 cm
Anschluss Abwasser: Ø 50 mm
Anschluss Wasser: 2x DN 15 G 1/2 AG (unten)
Abgang Abwasser: Ø 50 / 40 mm (durch Ablängen)
Abgang Wasser: 2x DN 15 G 1/2 IG
Hinweis
Neue Ausführung
Waschtisch-Modul BH 115 cm. Für Ständerwand- oder Vorwandmontage. Für wandhängende, barrierefreie Waschtische. Selbsttragender, pulverbeschichteter Profil-Stahlrahmen mit höhenverstellbaren Füßen und Traversen.
Lieferumfang
Waschtisch-Modul
Traverse mit schallentkoppelten Eckventil-Anschlüssen 160 / 320 mm und Baustopfen, höhenverstellbar
Traverse für Waschtisch-Befestigung 40 - 375 mm, höhenverstellbar
Anschlussbogen aus verchromtem Messing mit runder Abdeckrosette
Unterputz-Siphon mit herausnehmbarem Geruchsverschlusseinsatz zur optimalen Reinigung des Siphons (11/4 x DN 50) nach DIN 19541
Verzinkte, höhenverstellbare Montagefüße 0 - 20 cm mit Rutschhemmung
Befestigungsmaterial für Waschtischmontage (Befestigungsbolzen M 12 x 110 mm, Schutzschlauch, Muttern, Unterlegscheiben, Abdeckkappen)
Befestigungsmaterial für Montagefüße
Technische Daten
Werkstoff: Rahmen Stahl
Oberfläche: Rahmen pulverbeschichtet
Abmessungen: B 50 cm x H 115 cm
Anschluss Abwasser: Ø 50 mm
Anschluss Wasser: 2x DN 15 G 1/2 AG (unten)
Abgang Abwasser: Ø 50 / 40 mm (durch Ablängen)
Abgang Wasser: 2x DN 15 G 1/2 IG
Hinweis
Neue Ausführung
Installation leichtgemacht mit SCHELL Modulen
Ganz gleich wie die Einbausituation aussieht, SCHELL bietet die passenden Montageelemente zur Vorwand- und Unterputz-Installation. Die unterschiedlichen Module eint, dass sie nicht nur die Einhaltung der DIN 4109, Schallschutz im Hochbau, ermöglichen, sondern mit innovativen Details die Installation für die Fachkraft maximal erleichtern.
Ganz gleich wie die Einbausituation aussieht, SCHELL bietet die passenden Montageelemente zur Vorwand- und Unterputz-Installation. Die unterschiedlichen Module eint, dass sie nicht nur die Einhaltung der DIN 4109, Schallschutz im Hochbau, ermöglichen, sondern mit innovativen Details die Installation für die Fachkraft maximal erleichtern.
HinweisNeue Ausführung
Spezifikationen
Werkstoff
Stahl
Oberfläche
beschichtet
Selbsttragende Konstruktion
Ja
Äußerer Rohrdurchmesser Abflussrohr
50 mm
Höhenverstellbar
Ja
Verstellbare Breite
Nein
Tiefenverstellbar
Nein
Waschtischhöhe verstellbar
Ja
Höhe
1.150 mm
Tiefe
85 mm
Mit Armaturenanschlussplatte
Ja
Verstellbare Armaturenanschlussplatte
Ja
Art der Montage von Armaturen
Waschtisch/ Plattenaufbau
Mit Einbausiphon
Ja
Mit Befestigungsmaterial für der Waschtisch
Ja
Vormontiertes Element
Ja
Mit Abflussbogen
Ja
Mit Befestigungsmaterial für das Element
Ja
Breite
500 mm
Serie
MONTUS
