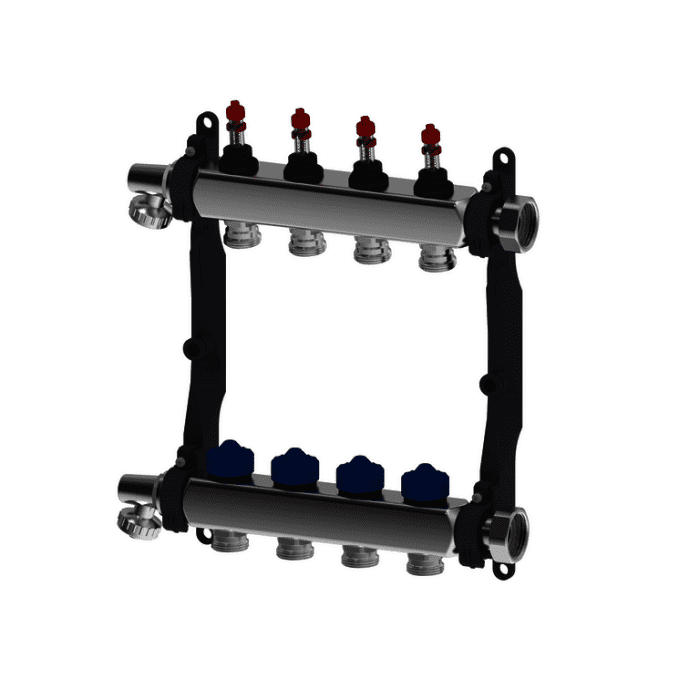

Roth Heizkreisverteiler mit DFA HK 9 absperrbar/Edelstahl
Artikelnummer
99902503056
Werksnummer
1135010004
Bestell-Code
RO1135010004
Montagezeit (Bürgerle)
1 Std 33 Min
Zolltarifnummer
84818059
Roth Heizkreisverteiler mit Durchflussanzeige HK 9 absperrbar / Edelstahl
Beschreibung
Die Vorlauf- und Rücklaufrohre bestehen aus Edelstahl und können rechts oder links flachdichtend (Überwurfmutter G1" IG) angeschlossen werden.
Vorlauf: mit absperrbaren Durchflussanzeigen (Anzeigebereich 0,5-4 l/min)
Rücklauf: mit integrierten Thermostatventilen zum Einstellen der Durchflussmengen/Heizkreis
Die Anschlüsse der Heizkreise erfolgen mit ¾" Eurokonus. Die Ventile im Rücklauf sind mit einem Anschlussgewinde M 30 x 1,50 ausgeführt und ermöglichen die Montage der Roth Stellantriebe.
Der Verteiler hat schallgedämmte Konsolen mit Schnellmontagesystem.
Lieferumfang: Verteiler, Endstücke mit Absperrung zum Befüllen/Entleeren/Entlüften, 2 Flachdichtungen, Bezeichnungsschilder und Montageanleitung.

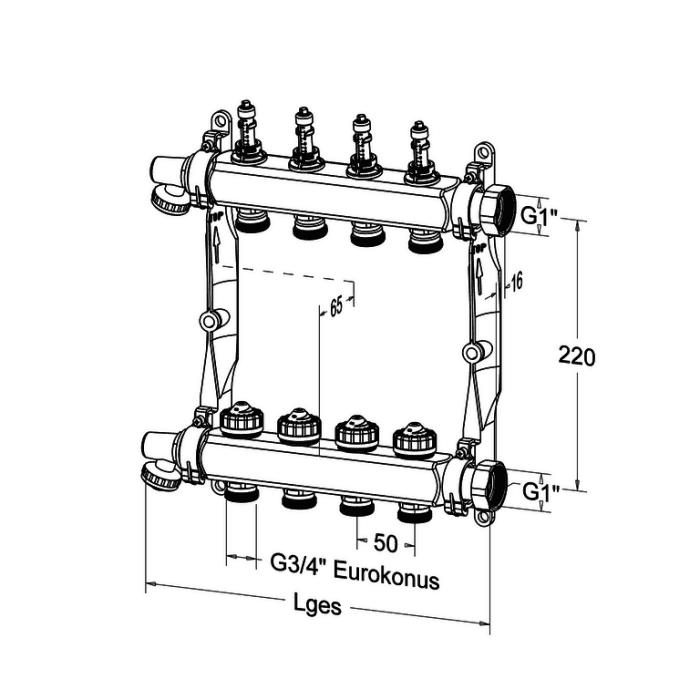

Länge gesamt: 550 mm
Breite gesamt: 65 mm
Verpackungseinheit: 1 Stück
Für alle Roth Systemrohre 11 bis 20 mm.
Roth Klemmverschraubungen und Roth Pressverschraubungen sind nicht im Lieferumfang des Verteilers enthalten und müssen separat bestellt werden.
Vorlauf: mit absperrbaren Durchflussanzeigen (Anzeigebereich 0,5-4 l/min)
Rücklauf: mit integrierten Thermostatventilen zum Einstellen der Durchflussmengen/Heizkreis
Die Anschlüsse der Heizkreise erfolgen mit ¾" Eurokonus. Die Ventile im Rücklauf sind mit einem Anschlussgewinde M 30 x 1,50 ausgeführt und ermöglichen die Montage der Roth Stellantriebe.
Der Verteiler hat schallgedämmte Konsolen mit Schnellmontagesystem.
Lieferumfang: Verteiler, Endstücke mit Absperrung zum Befüllen/Entleeren/Entlüften, 2 Flachdichtungen, Bezeichnungsschilder und Montageanleitung.
Länge gesamt: 550 mm
Breite gesamt: 65 mm
Verpackungseinheit: 1 Stück
Für alle Roth Systemrohre 11 bis 20 mm.
Roth Klemmverschraubungen und Roth Pressverschraubungen sind nicht im Lieferumfang des Verteilers enthalten und müssen separat bestellt werden.
Roth Klemmverschraubungen und Roth Pressverschraubungen sind nicht im Lieferumfang des Verteilers enthalten und müssen separat bestellt werden.
Für alle Roth Systemrohre 11 bis 20 mm.
Für alle Roth Systemrohre 11 bis 20 mm.
Spezifikationen
Anschlussart Primärseite
2-rohrig
Max. Arbeitsdruck
6 bar
Mit Füll-/ Zapfhahn
Ja
Mit Umbau
Ja
Nenninnendurchmesser primär
1" (25)
Mit Umwälzpumpe
Nein
Werkstoff
rostfreier Stahl
Mit Manometer
Nein
Mit Entlüftung
Ja
Durchflussleistung
0 m³/h
Temperaturbegrenzung
Nein
Höhe
330 mm
Erweiterbar
Nein
Tiefe
65 mm
Anschluss sekundär
Eurokonus
Geeignet für Kühlen
Ja
Verschließbare Gruppen
Ja
Mit Thermometer
Nein
Mit Wandbefestigungsbügel
Ja
Nenninnendurchmesser sekundär
sonstige
Mit Rückschlagklappe
Nein
Breite
550 mm
