RK WP HTS 200 (Camura) WP-Paket Typ Mannheim 256544

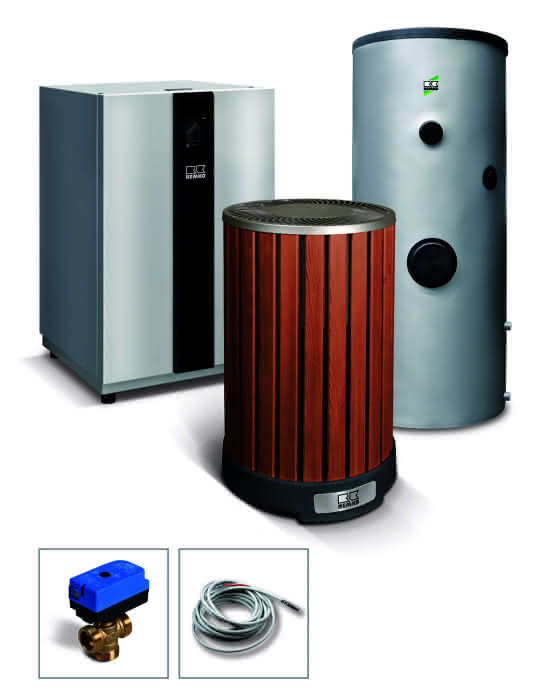

Set besteht aus:255133 HTS B Designline CAMURA AMAußenmodul HTS 80 / 90 / 200 / 260Luft/Wasser Inverter- Wärmepumpe zum Heizen oder Kühlen in Split-Version. Der drehzahlgeregelte EC-Ventilator im Design Außenmodul dient der Wärmeaufnahme des Verdampfers aus der Umgebungsluft. Ausführung „Camura“ in Holzoptik.Technische Leistungsdaten:Typenbezeichnung HTS 80 / 90 / 200 / 260 AMLuftvolumenstrom Außenteil, max. [m³/h] 2.700Schallleistungspegel max. Außenmodul LpA [dB(A)] 56,0 Schalldruckpegel max. Außenmodul LpA [dB(A)] 34Schalldruckpegel AM Nachtbetrieb LpA [dB(A)] 20 Kältemittelanschlüsse 3/8" / 5/8"Höhe Außenmodul [mm] 1.020Durchmesser Außenmodul [mm] 630Gewicht Außenmodul [kg] 120,00Weitere Technische Daten siehe zugehöriges Innenmodul.Die Geräte entsprechen den einschlägigen EU-Bestimmungen und sind gemäß den geltenden Richtlinien CE-gekennzeichnet. Die Geräte sind vom VDE geprüft.270700 Kombipufferspeicher KWS 300REMKO Kombiwarmwasserspeicher KWS 300Ein platzsparendes Konzept für eine Wärmepumpenanlage, bei der ein emaillierter 300L Warmwasserspeicher mit einem 100L dampfdiffusionsdichten Wärmepumpen-Pufferspeicher kombiniert wird. Der Pufferspeicher kann als hydraulische Weiche oder als Reihenpuffer eingesetzt werden und vermindert die Schalthäufigkeit der Wärmepumpe. Das großflächige Rohrregister des Trinkwasserspeichers (3,5 m2) bietet maximale Leistungsabnahme für die Wärmepumpe. Die beiden Komponenten sind fertig montiert und können sofort eingebracht werden.Technische Daten Pufferspeicher:4 x Anschlussgewinde 1“Max Temperatur 95°CMax. Betriebsdruck 3 barInhalt 100LFolienmantel RAL 9006 (weißaluminium)Technische Daten Trinkwasserspeicher:NL-Zahl 11,5Energieeffizienzklasse XL BBEVB 1,77 kWh/24hWarmhalteverluste 74WWärmetauscherfläche 3,5m2Max Temperatur 95°CMax. Betriebsdruck 10 barAnschlussgewinde Zirkulation 3/4“Anschlussgewinde Kaltwasserzulauf 1“Anschlussgewinde Warmwasserabgang 1“Anschlussgewinde Heizung VL/RL 11/4“Betriebsdruck max. [bar] 10Volumen Trinkwasser [L] 275Volumen Heizungswasser 24LFlanschöffnung 110mmAnschlussgewinde für Heizelement 6/4“Folienmantel RAL 9006 (weißaluminium)Höhe [mm] 1760Durchmesser [mm] 750Kippmaß [mm] 1.595Gewicht [kg] 157,00260072 3-Wege-Ventil 5/4" WKF/WKM/LWMHydraulikunterteil mit 11/4“ Anschlussgewinde und elektromotorisch angetriebenem Stellantrieb, abnehmbar. Verwendbar zur Umschaltung zwischen Pufferspeichern oder als Kühlventil.Technische Leistungsdaten:Kvs Wert [m³/h] 7,5Max. Betriebsdruck [bar] 10Umschaltzeit [s] 8Spannungsversorgung [V/~] 230/1/Pe/NStrombelastbarkeit 4A/250255135 HTS 200 IMGehäuse in formschöner Bauform aus EPP Kunststoff in Kombination mit einer silberlackiertem Stahlblechfront (RAL 9006) mit vollflächiger Designerfont und integriertem Smart Control zur Regelung des Heizsystems und des Energiemanagement`s Technische Beschreibung: GrundausstattungGerätemontage und Ausrichtung auf dem Boden mittels mitgelieferter Füße . Drehzahlgeregelte Umwälzpumpe Grundfoss UPML25-105 180 PWM zur Heizwasserumwälzung sowie Hochleistung Plattenwärmetauscher (Verflüssiger) zur Wärmeübertragung, elektronisch geregeltes Einspritzventil und Frequenzumformer, sind eingebaut. Drehzahl geregelter Scroll Verdichter. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste minimiert. Puls-Weiten-Modulation für eine optimale sinusförmige Charakteristik. Vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung, standardmäßig Innenraum mit spezieller Schalldämmung ausgestattet. Die Inverter-Technologie ermöglicht einen hohen Wirkungsgrad bei niedrigen Außentemperaturen. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt. Sicherheitskette bestehend aus einem Temperatursensoren, Drucksensoren, Überhitzungsschutz und Überstromschutz. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert.Eine mikroprozessorgeregelte Bedarfsabtauung durch eine Kreislaufumkehr sorgt für geringe Abtauzyklen.Kältekreis mit Kältemittel R 410A mit Filter, Sammler, 4-Wege-Umschaltventil, Inverterverdichter und elektronischem Expansionsventil. Service-/Füllanschlüsse mit absperrbaren Ventilen. Der Kältekreislauf ist druckgeprüft, leckgetestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Kältekreislauf vorgefüllt für eine maximale einfache Rohrleitungslänge von 10 Metern. Die max. zulässige Rohrleitungslänge beträgt 50 Meter.Ein Durchflusssensor zur Messung und Sicherstellung des Mindestvolumenstromes, Vor- und Rücklauffühler sowie ein Handentlüfter sind integriert. Zur Sicherstellung des Mindestvolumenstrom ist ein elektronisch geregeltes Bypassventil integriert. Der Schaltkasten ist vorbereitet für den elektrischen Anschluss von zwei gemischten Heizkreisen, einem ungemischten Heizkreis und einer Solaranlage. Alle Hydraulischen Rohranschlüsse sowie Kältemittelanschlüsse sind nach oben rausgeführt. Die effektive Komfort-Klimatisierung wird durch eine Umkehrung des Kältekreises realisiert. Es kann im Kühlbetrieb eine Vorlauftemperatur zwischen +7°C bis +25°C gewählt werden. Das als Zubehör lieferbare Dreiwegeventil schaltet einen separaten Hydraulikkreis mit entsprechender Kälteisolierung frei. Zur Flächenkühlung kann ein separates SmartControl Bedienteil als Fernbedienung im Wohnraum zur Taupunktüberwachung eingesetzt werden. Ein 9kW Heizelement (Smart-Serv) kann im Innenmodul optional für den monoenergetischen Betrieb sowie als Notbetrieb eingebaut werden. Für die externe Einbindung eines Heizkessels (Gas/Öl) mit separater Pumpe für den bivalent alternativ Betrieb steht das Zubehörset Smart BVT zur Verfügung. Es wird dann aber ein Puffer als Hydraulische Weiche erforderlich. Mindestwasservolumen 5L pro KW HeizleistungREMKO Smart ControlDie intuitive Regler Software mit Klartextmenü und Inbetriebnahme Assistent erleichtert dem Handwerker Montage, Wartung sowie Einbindung zusätzlicher Module. Das formschöne Bedienteil ist in der Front integriert und kann ebenfalls zu Wandmontage genutzt werden.Regelung mit integrierter Mikroprozessor-Steuerung zur witterungsgeführten Vorlauftemperaturregelung im Heizbetrieb in Volltextanzeige und Animation. Brauchwasservorrangschaltung im Heizbetrieb. Der Remko Smart Control verfügt über eine besonders stromsparend Regelung durch den Einsatz einer einzigen Hocheffizienz-Umwälzpumpe oder für einen ungemischten Heizkreis (Radiatoren) sowie zwei gemischten Heizkreis (Fußbodenheizung) inkl. Heizkreispumpenschaltung und Mischerventilansteuerung. Zusätzlich ist eine Solarregelung inkl. der Umwälzpumpenschaltung über einer Temperaturdifferenzmessung möglich.Die mitgelieferte Micro-SD-Karte speichert die Temperaturverläufe sowie weitere Daten. Farbdisplay mit Energiebilanzen, Diagrammen und Animationen. Ständige Funktionsüberwachung Sommerbetrieb, Heizbetrieb, Bereitschaft (Frostschutz), EVU-Abschaltung, Estrich Trocknungsprogramm, Zeitprogramme mit unterschiedlicher Sollwerteinstellung . Inbetriebnahme Assistent, Legionellenschaltung. Fehleranzeige mit Vorschlägen zur Fehlerbeseitigung Eigenstromverbrauch optimierte Regelung durch Smart Heating/Cooling der PV Anlage über S0 Schnittstelle. Und einer Nachtabsenkung zur Geräuschminimierung.Als Zubehör lieferbar:KältemittelleitungenSmart Serv (9kW Heizstab mit Notheizfunktion)Smart Count (Wärmemengenzähler)Smart Web (Ethernetschnittstelle zur Anbindung an einen Router)Smart BVT extern (zur externen Einbindung eines 2 WE)weiteres Zubehör sie VerkaufsunterlagenVerordnungen und Gesetze des Umweltschutzes müssen beachtet werden.Technische Leistungsdaten:Typenbezeichnung REMKO HTS 260Einsatzgrenzen Heizen [°C] -20 bis +45Heizleistung min.-max.[kW] 5,0-26,0Anzahl Innenmodule/Außenmodule 1/2Energieeffizienzklasse Heizen A+Nennheizleistung bei A12/W35 1) [kW] 22,17Nennheizleistung bei A7/W35 1) [kW] 20,70Nennheizleistung bei A2/W35 1) [kW] 17,41Nennheizleistung bei A-7/W35 1) [kW] 14,90Nennheizleistung bei A-15/W35 1) [kW] 11,29COP bei A12/W35°/HZ 1) 4,98/61COP bei A7/W35°/HZ 1) 4,78/61COP bei A2/W35°/HZ 1) 4,19/60COP bei A-7/W35°/HZ 1) 3,24/61COP bei A-15/W35°/HZ 1) 2,63/61Vorlauftemperatur Heizwasser max. [°C] +63Einsatzgrenzen Kühlen [°C] +15 bis +45Kühlleistung min.-max.[kW] 4,44-19,05Kühlleistung A35/W7 [KW/EER2)/HZ] 14,82/2,48/66Kühlleistung A35/W18 [KW/EER2)/HZ] 16,10/3,66/66Kühlleistung A27/W18 [KW/EER2)/

Die Anlagenbefüllung muss nach VDI 2035 erfolgen. Eine bauseitige Rohrnetzberechnung ist erforderlich. Bei nicht Verwendung von Glykol müssen die Rohrleitungen zum Pufferspeicher bauseits frostfrei gehalten werden. Die Vorgaben der Trinkwasserverordnung müssen eingehalten werden. Die erforderliche Schüttleistung muss überprüft werden. Die Einhaltung der TA-Lärm, in Bezug auf Aufstellungsort, ist bauseits zu prüfen und ggf. mittels bauseitiger Schallschutzmaßnahmen zu erfüllen.
