REHAU Übergang SDR 11 LX 20 - Rp 3/4
Artikelnummer
99902014667
Werksnummer
11691001001
Bestell-Code
REH11691001001
Zolltarifnummer
74122000

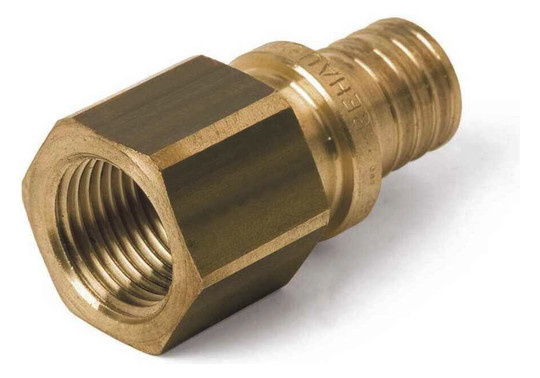

REHAU Übergang SDR 11 LX 20 - Rp 3/4
Beschreibung
REHAU Übergang SDR 11 LX
20 - Rp 3/4
Anwendung:
- für Rohr RAUTHERMEX SDR 11, RAUVIPEX, RAUVITHERM, INSULPEX SDR 11
- für Rohr RAUGEO Sonde PE-Xa green, RAUGEO collect green, RAUGEO collect green plus, RAUGEO Helix XXL
- für Industrierohr RAUPEX SDR 11, RAUFRIGO FW, RAUTHERM FW SDR 11
Material:
- Messing
Farbe:
- Messing blank
20 - Rp 3/4
Anwendung:
- für Rohr RAUTHERMEX SDR 11, RAUVIPEX, RAUVITHERM, INSULPEX SDR 11
- für Rohr RAUGEO Sonde PE-Xa green, RAUGEO collect green, RAUGEO collect green plus, RAUGEO Helix XXL
- für Industrierohr RAUPEX SDR 11, RAUFRIGO FW, RAUTHERM FW SDR 11
Material:
- Messing
Farbe:
- Messing blank
REHAU Übergang SDR 11 LX
20 - Rp 3/4
REHAU Schiebehülsenfitting SDR 11 mit
angeformten Stützkörpern in
Verbindung mit RAUPEX-Rohren SDR 11,
RAUVIPEX-, RAUTHERMEX-, RAUVITHERM-
und RAUTHERM-Rohren SDR 11, sowie
RAUGEO Sonde PE-Xa green, RAUGEO
collect green,RAUGEO collect plus green
Helix XXL RAUFRIGO FW und
REHAU-Schiebehülsen SDR 11
Werkstoff: Standardmessing nach DIN EN
12164, DIN EN 12165,
DIN EN 12168
Farbe: Messing blank
20 - Rp 3/4
REHAU Schiebehülsenfitting SDR 11 mit
angeformten Stützkörpern in
Verbindung mit RAUPEX-Rohren SDR 11,
RAUVIPEX-, RAUTHERMEX-, RAUVITHERM-
und RAUTHERM-Rohren SDR 11, sowie
RAUGEO Sonde PE-Xa green, RAUGEO
collect green,RAUGEO collect plus green
Helix XXL RAUFRIGO FW und
REHAU-Schiebehülsen SDR 11
Werkstoff: Standardmessing nach DIN EN
12164, DIN EN 12165,
DIN EN 12168
Farbe: Messing blank
kein Verwendungshinweis notwendig
Spezifikationen
Norm Flansch
sonstige
Ausführung
1-teilig
Werkstoff Anschluss 1
Messing
Form
gerade
Material Abdichtung
sonstige
Nenninnendurchmesser Anschluss 1
DN 15
Schlüsselweite
34 mm
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutzanschluss 1
sonstige
Behandlung Oberfläche 1
sonstige
Exzentrisch
Nein
Werkstoff Anschluss 2
Messing
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutzanschluss 2
sonstige
Behandlung Oberfläche 2
sonstige
Mit Stoßnocken
Ja
Systemgebunden
Ja
Rohraußendurchmesser Anschluss 1
20 mm
Winkel des Bogens
180 °
Anschluss 1
Schiebeende
Nenninnendurchmesser Anschluss 2
3/4" (20)
Standard Dimension Ratio (SDR)
11
Max. Arbeitsdruck bei 20 °C
158 bar

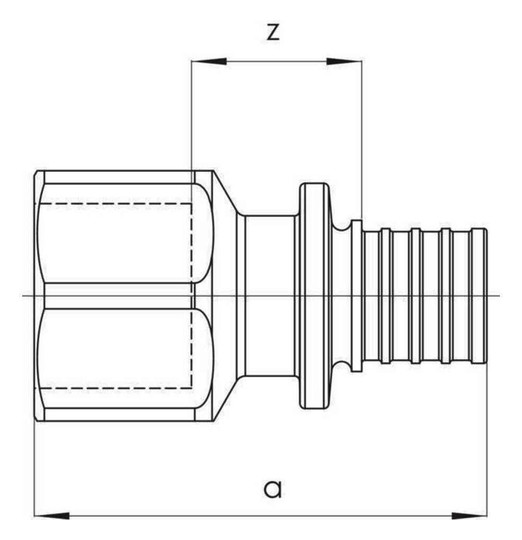

Arbeitslänge Anschluss 1
15 mm
Arbeitslänge Anschluss 2
11 mm
Länge Anschluss 1
23 mm
Mit Entlüfter
Nein
Länge Anschluss 2
16 mm
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Serie
RAUTITAN
