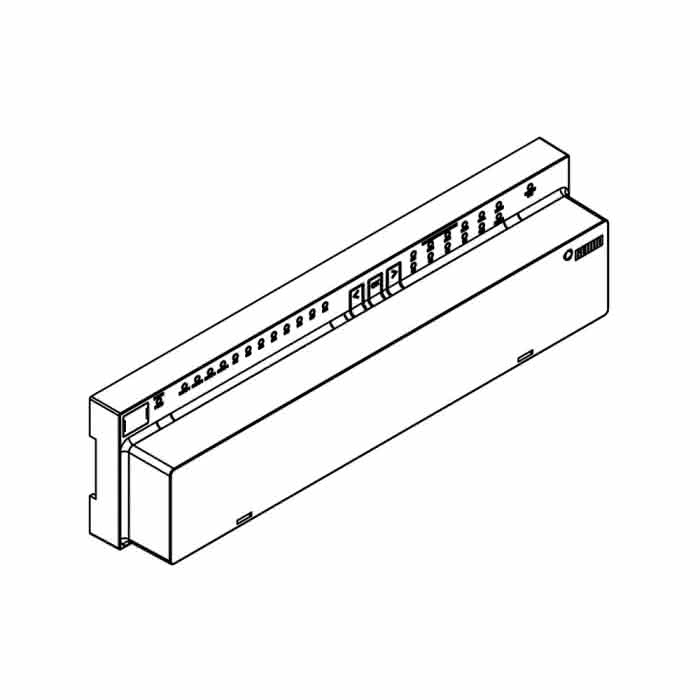

REHAU NEA SMART 2.0 Basis 24 V, Bus/Funk-Hybridlösung

REHAU NEA SMART 2.0 Basis
24 V, Bus/Funk-Hybridlösung
Zentrale Regeleinheit des NEA SMART 2.0
Regelsystems für den
energieeffizienten Betrieb eines
Flächenheizungs- und Kühlungssystems in
Kombinationen mit folgenden
zusätzlichen Funktionen:
Bedarfsgerechte Regelung von
Vorlauftemperaturen
Ansteuerung von Entfeuchtern
Ansteuerung von Fancoils
Mittelwertbildung über mehrere NEA
SMART 2.0 Raumregler für den Einsatz
in großen Räumen oder Hallen
Für Industrieflächenheizung,
Betonkerntemperierung und
oberflächennahe
Betonkerntemperierung im Heiz- und
Kühlfall
Überwachung von Boden-, Rücklauf- und
Kerntemperaturen
Zeitgesteuerte Beladefunktion bei
Betonkerntemperierung
In der maximalen Ausbaustufe des NEA
SMART 2.0 Regelsystems können bis
zu 60 Räume, 3 gemischte Kreise, 9
Entfeuchter und 60 Fancoils geregelt
oder angesteuert werden.
Merkmale:
Durch Hybridtechnologie geeignet für
alle NEA SMART 2.0 Raumregler und
Raumfühler in Bus- oder Funktechnologie
WLAN und LAN Schnittstelle für die
Anbindung des NEA SMART 2.0
Regelsystems an Router und Internet
Systemkonfiguration, Bedienung und
Überwachung durch REHAU App und
integrierte Webseiten
WPS-Schnellverbindung
In KNX-Systeme als geschlossenes
Gesamtsystem via NEA SMART 2.0 KNX
Gateway einbindbar.
Geeignet für die Regelung der
Raumtemperatur von bis zu 8 Räumen,
erweiterbar um bis zu 4 Räume durch ein
NEA SMART 2.0 R-Modul 24 V
Direkter Anschluss von bis zu 12 REHAU
Stellantrieben UNI 24 V
System-Busschnittstelle für die
Anbindung von bis zu 4 weiteren NEA
SMART 2.0 Basen 24 V sowie bis zu 9 NEA
SMART 2.0 U-Modulen zur
Erweiterung der Systemfunktionen
Systembus ist ein 3-Draht RS485 System
und kann mit einer bis zu 500 m
langen Leitung, paarweise verdrillt und
geschirmt, betrieben werden
,
die zulässige Länge der Busleitung
zwischen zwei NEA SMART 2.0 Basen 24
V beträgt 250 m
ZOBUS-Schnittstelle für die Anbindung
von NEA SMART 2.0 Raumreglern und
Raumfühlern in Bustechnologie und eines
NEA SMART 2.0 R-Moduls 24 V
ZOBUS kann mit einer bis zu 100 m
langen Leitung mit 2 Adern, die nicht
verdrillt oder geschirmt sind, ohne
Beachtung der Polarität, betrieben
werden
4 Relais-Ausgänge als potenzialfreie
Kontakte 230 V, 5A zur Ansteuerung
von Pumpen, Wärme- und Kälteerzeuger
und Entfeuchtern
4 digitale Eingänge für Umschaltung
Heizen/Kühlen,
Anschluss Taupunktwächter, Umschaltung
Betriebsart
Pro Regelzone können bis 4 REHAU
Stellantriebe UNI 24 V betrieben werden
Funkfrequenz für NEA SMART 2.0
Raumregler und Raumfühler in
Funktechnologie: 869 MHz
Spannungsversorgung durch Zubehör NEA
SMART 2.0 Transformator 24 V
Ausgabe der Spannung VDC zur Versorgung
der Elektronik des NEA SMART 2.0
U-Moduls 24 V
CE-Konformität nach EN 60730
Lager-/Transporttemperatur: -25 Grad C
bis +60 Grad C
Gehäusematerial: ABS, PC
Gehäusefarbe: weiß (ähnlich RAL 9003)
Breite:317,0000 mm
Höhe:83,5000 mm
Schutzart:IP20
Schutzklasse:II
Tiefe:52,6000 mm
Zul. Umgebungstemp.:0...50 GRAD C
Zul. Luftfeuchte:<95% R.H.
Gewicht:0,502 KG
Spannungsversorgung:24V/+-15%/50 HZ

kein Verwendungshinweis notwendig
